Het aanschaffen van een fotovoltaica-installatie (PV-installatie) gaat altijd gepaard met hoge investeringen, die zo snel mogelijk moeten worden terugverdiend. Des te belangrijker is daarom de continue beschikbaarheid daarvan.
Waar moet u bij het onderwerp fotovoltaïca op letten? Omdat PV-installatie op een dak of in het vrije veld worden gemonteerd, lopen deze extra gevaar door blikseminslagen en overspanningen. Wanneer de PV-installatie zo beschadigd raakt, is er geen opbrengst gedurende de reparatie. Bovendien ontstaan extra kosten, bijvoorveeld doordat omvormers moeten worden vervangen. Met OBO bent u altijd aan de veilige kant: wij leveren omvangrijke systeemoplossingen voor de beveiliging van uw PV-installatie tegen blikseminslagen en overspanningsschade.
Uw voordelen in één oogopslag
- Compleet systeem voor nagenoeg alle elektrotechnische eisen van een PV-installatie
- Systeemoplossingen voor snelle en permanent betrouwbare installatie
- Op maat gesneden support voor de opstelling en het bedrijf van PV-systeemoplossingen
- Lange jaren ervaring en competentie betreffende de beveiliging en voeding van PV-installaties
- Praktijkgerichte, uitgebreide PV-opleidingen
- Gefundeerde installatie- en ontwerphulp
- Investerings- en rechtszekerheid
Snel starten
Systeemoplossingen
Magic PV Pitch – schuine daksystemen

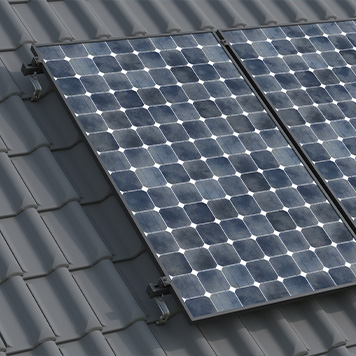

De meeste installaties op schuine daken worden als zogenaamde dakinstallatie op een al bestaand huisdak gemonteerd. Hierbij worden de PV-modules met behulp van dakhaken op het dak zelf bevestigd. De dakhaken worden op de dakconstructie bevestigd en dragen de montagerail voor de opname van de moduleklem.

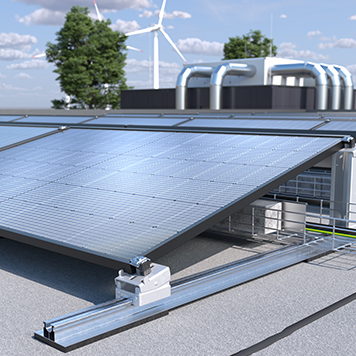

Magic PV Flat Pro
PV-installatie kunnen niet alleen op schuine daken, maar ook op platte daken worden geplaatst. Het voordeel hiervan: de PV-panelen kunnen onafhankelijk van een gegeven dakrichting worden gemonteerd.

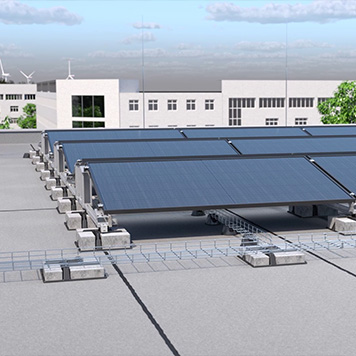

Magic PV Flat Basic
Ons basissysteem voor platte daken is zeer belastbaar en snel te monteren. Het kenmerkt zich door een geïntegreerd systeem voor kabelgeleiding en gelijktijdige ballasttoepassing. De systeemopbouw is traploos mogelijk dankzij een flexibel nokkanaal.
Magic PV Field – vrij opgestelde systemen

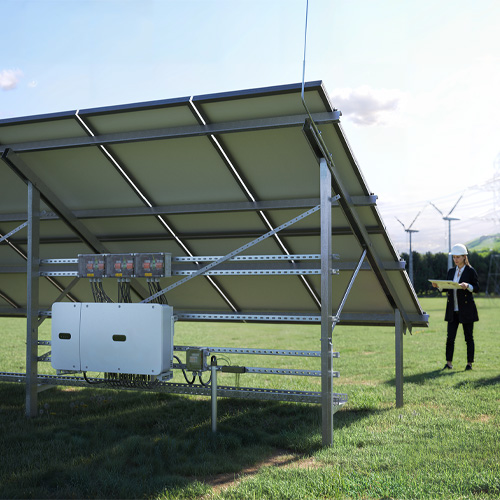

Een PV-park bestaat uit PV-panelen die zijn geplaatst op een groot, agrarisch niet gebruikt oppervlak, in tegenstelling tot de montage op daken. PV-parken kunnen onder gunstige omstandigheden een grotere opbrengst hebben.

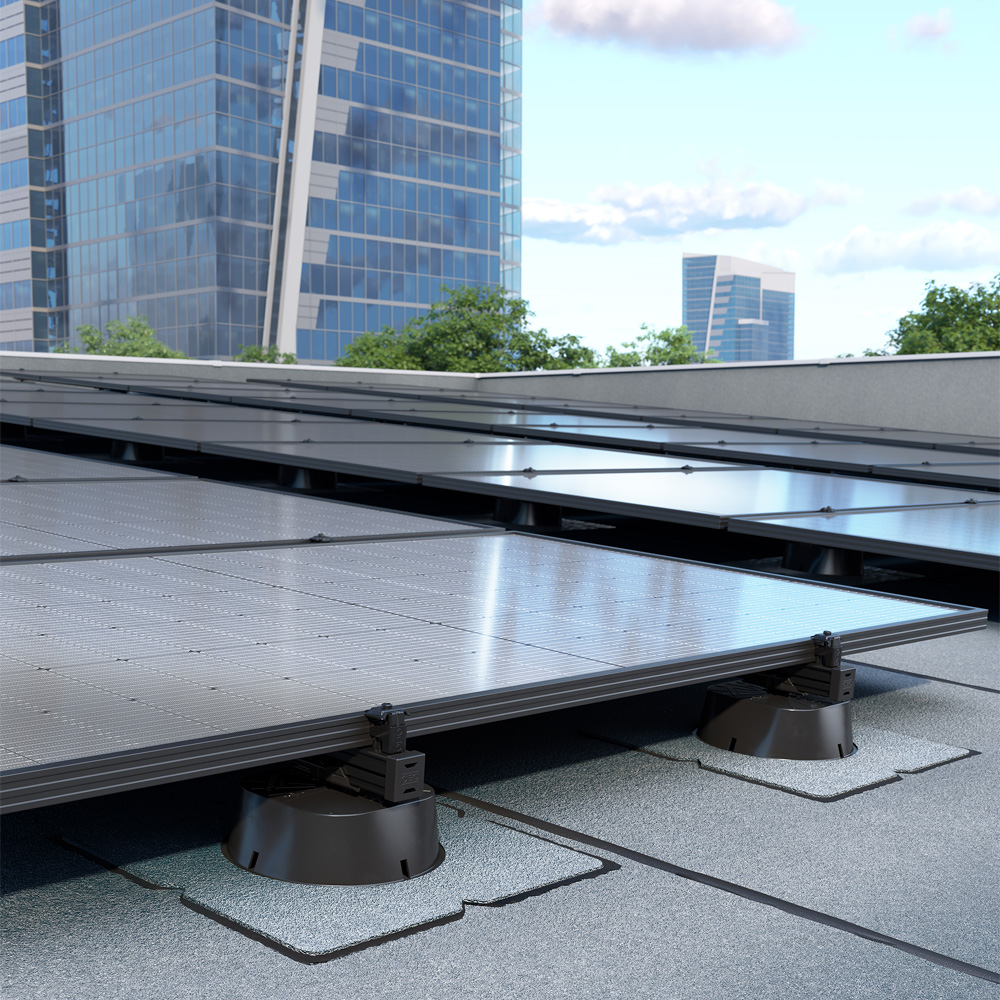

Magic PV UniBase Glue
Als balastloos PV-montagesysteem kan de universele standvoet Magic PV Uni Base Glue op alle standaard schuine en platte daken worden toegepast. Geheel volgens ons systeemdenken kan deze worden gecombineerd met vele andere OBO-producten.
Om het even welk type PV-installatie u wilt implementeren: bij OBO vindt u de passende systeemoplossingen voor de volgende toepassingsgebieden:
FAQ
- Welke maatregelen moet ik voor de beveiliging van PV-installaties nemen?
De DIN VDE 0100-712 schrijft voor, dat op het overdrachtspunt van de elektrische installatie (meterkast of hoofdverdeling) een genormeerde instructieplaat wordt aangebracht. De instructieplaat staat ook wel bekend als brandweerplaat en helpt de brandweer bij het herkennen van de PV-installatie. Vervolgens kunnen dan de bluswerkzaamheden onder aanhouding van de veiligheidsafstanden conform DIN VD 0312 worden uitgevoerd. Bovendien moet op een goede installatie van de DC-kabels worden gelet. Deze moeten beschermd tegen beschadiging van de isolatie worden geïsoleerd, om zo de redding van personen in geval van brand te waarborgen. Conform VDE-AR-2100-712 moet de beveiliging door een passende scheiding of een brandwerend kanaal zoals de PYROLINE® Sun PV worden uitgevoerd.
- Wat heb ik voor de externe bliksembeveiliging van PV-installaties op het dak nodig?

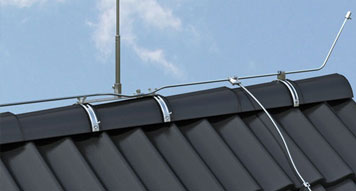

Op de eerste plaats: een goed ontwerp. Bovendien is voor de betrouwbare externe bliksembeveiliging van PV-installaties nodig: ronde geleider/platte geleider, installatiestenen, vangstangen, verbinders, houders, uitzettingsstukken en andere systgeemrelevante componenten. Meer informatie over de externe bliksembeveiliging van PV-installaties vindt u hier.
- Hoe installeer ik externe bliksembeveiliging in combinatie met een PV-installatie?
Betrek de PV-installatie absoluut in het ontwerp van het bliksembeveiligingssysteem. Zo waarborgt u, dat de bliksembeveiligingsinstallatie de PV-installatie niet beschaduwd omdat dan de opbrengst nadelig kan worden beïnvloedt. De installatie verloop verder op dezelfde wijze als elke andere bliksembeveiligingsinstallatie.
- Hoe houd ik scheidingsafstanden tot het bliksembeveiligingssysteem aan bij een PV-installatie?
De scheidingsafstanden voor de bliksembeveiligingsinstallatie zijn conform VDE 0185-305-3 bepaald. Wanneer deze afstanden met een conventioneel bliksembeveiligingssysteem niet kunnen worden aangehouden, dan kan de scheidingsafstand door toepassing van de verschillende OBO isCON-afleidingen tot maximaal 90 cm worden gereduceerd. Meer informatie over ons isCon-systeem vindt u hier.

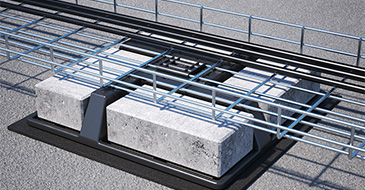

- Welke mogelijkheden voor trekontlasting heb ik bij een PV-installatie bij een verticale kabelinstallatie?
Er zijn verschillende mogelijkheden, de verticale voeding veilig uit te voeren. In principe geldt echter, dat kabels of leidingen via passende maatregelen op bepaalde afstanden moeten worden bevestigd, wanneer het installatietype niet doorgaand wordt ondersteund.
Stijgladdersystemen zijn voor een verticale installatie de optimale oplossing. Een andere mogelijkheid vormt de installatie direct op de wand. Profielrail met passende beugelklemmen of ook losse klemmen worden hierbij direct op de wand of aan een staalconstructie bevestigd.

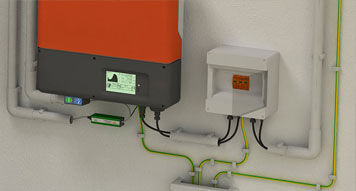

- Hoe beveilig ik de omvormer bij een PV-installatie optimaal?

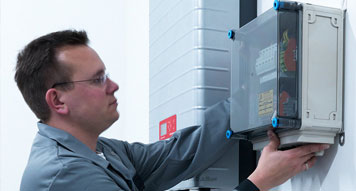

Om de omvormer van de PV-installatie optimaal te beschermen, moet aan de DC-zijde altijd een overspanningsbeveiliging worden toegepast. Aan de AC-zijde moet minimaal een overspanningsbeveiliging worden toegepast op het voedingspunt van de elektrische installatie. Wanneer de omvormer op meer dan 10 m kabellengte van het voedingspunt is verwijderd, moet de overspanningsbeveiliging direct voor de omvormer aan de AC-zijde worden herhaald.
Bij een elektrische installatie met extern bliksembeveiligingssysteem moet aan de AC-zijde altijd een afleider van het type 1(+2) worden gebruikt. Aan de DC-zijde is een type 1(+2)-afleider nodig, wanneer de PV-installatie galvanisch in het externe bliksembeveiligingssysteem is opgenomen. In alle andere situaties zijn SPD's van het type 2 voldoende.
- Hoe installeer ik kabels in het gebied van vlucht- en reddingswegen bij een PV-installatie?
Wanneer de installaties zich in vlucht- en reddingswegen bevinden, moeten de PV-DC-leidingen ingekapseld worden geïnstalleerd. Zie voor de bouwkundige eisen de bouwvoorschriften.

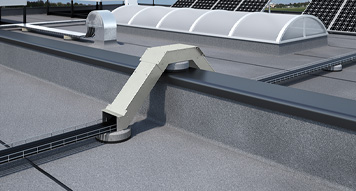

Het brandwerend kanaal PYROLINE® Sun PV is de ideale oplossing voor de brandveilige installatie van PV-gelijkspanningskabels. Dit kanaal voldoet aan de eisen als I-kanaal conform DIN 4102 deel 11 voor de kabelinstallatie in vlucht- en reddingswegen. Bovendien voldoet het aan de eisen uit de VDE AR 2100-712. Het kanaal bestaat uit water- en vorstbestendige, glasvezelversterkte, lichtbetonnen brandwerende platen (niet brandbaar, bouwstofklasse A1) en kan daarom ook buiten worden geïnstalleerd.
Ondersteuning
Voorwaarden
Verantwoordelijkheid nemen, installatie beveiligen
Bij het uitvoeren van een bliksembeveiligingssysteem voor een PV-installatie moeten een groot aantal normen en voorschriften worden aangehouden. Voor het correct aanhouden daarvan is de installateur van de PV-installatie 30 jaar lang verantwoordelijk. Daarbij komen nog de eisen van de verzekeraar.
De installateur, die een elektrische installatie installeert, is er wettelijk toe verplicht, deze storingsvrij over te dragen.
Verantwoordelijkheid van de eigenaar
Door de teruglevering van de gegenereerde energie is nagenoeg elke PV-installatie onderhavig aan de eisen van bedrijfsmatig gebruikt. Voor de exploitant ontstaat conform de ongevallenpreventievoorschrifkten BGV A3 de verplichting, de installatie deskundig te onderhouden, controleren en service uit te voeren.
Deze regelmatige herhalingscontroles van het elektrische installatiedeel moeten door een elektrotechnicus worden uitgevoerd.
Relevante normen
Opstellen van laagspanningsinstallaties
> DIN VDE 0100-100 (IEC 60364-1)
> DIN VDE 0100-534 (IEC 60364-5-53)
> DIN VDE 0100-410 (IEC 60364-4-41)
> DIN VDE 0100-443 (IEC 60364-4-44)
> DIN EN 60664-1 (IEC 60664-1)
Inbedrijfnametest en documentatie
> VDE 0100-600 (IEC 60364-6)
> VDE 0105-100 (EN 50110-1)
Esen aan PV-voedingssystemen
> DIN VDE 0100-712 (IEC 60364-7-712)
> DIN EN 62446 (IEC 62446)
> DIN CLC/TS 61643-12 (IEC 61643-12)
> DIN CLC/TS 50539-12 (CLC/TS 51643-32, IEC 61643-32)
> VDE 0185-305-3 bijlage 5

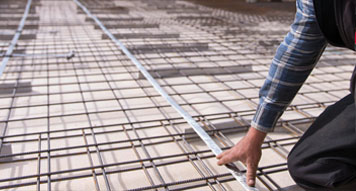

Bliksembeveiligingsinstallaties en aardingssystemen
> DIN EN 62305-1 tot -4 (IEC 62305-1 tot -4)
> Lokale aanvullende verordeningen (bijv. "Landesbauordnungen" in Duitsland)
> DIN 18014
> DIN VDE 0100-540 (IEC 60364-5-54)
Brandbeveiliging op het gebied van PV
> VDE-AR-E 2100-712
Bouwvoorschriften
> EN 13501-1/-2, DIN 4102-1/-2 regelingen betreffende brandbaarheid van bouwstoffen en bouwproducten
> De nationale resp. regionale bouwvoorschriften moeten voor wat betreft de toepassingen van bouwproducten worden aangehouden. Daarbij horen bijv. het bouwbesluit in Nederland, de "Landesbauordnungen" in Duitsland, VKF-regelingen in Zwitserland en de OIB-richtlijnen in Oostenrijk
Deze opsomming is niet volledig! Let ook op de geldende lokale wettelijke voorschriften.
Twijfelt u, welke maatregelen voor de beveiliging van uw PV-installatie moeten worden genomen? Dan helpt ons schema, dat u stap voor stap naar de passende maatregelen begeleidt.
