Magic PV Flat Pro

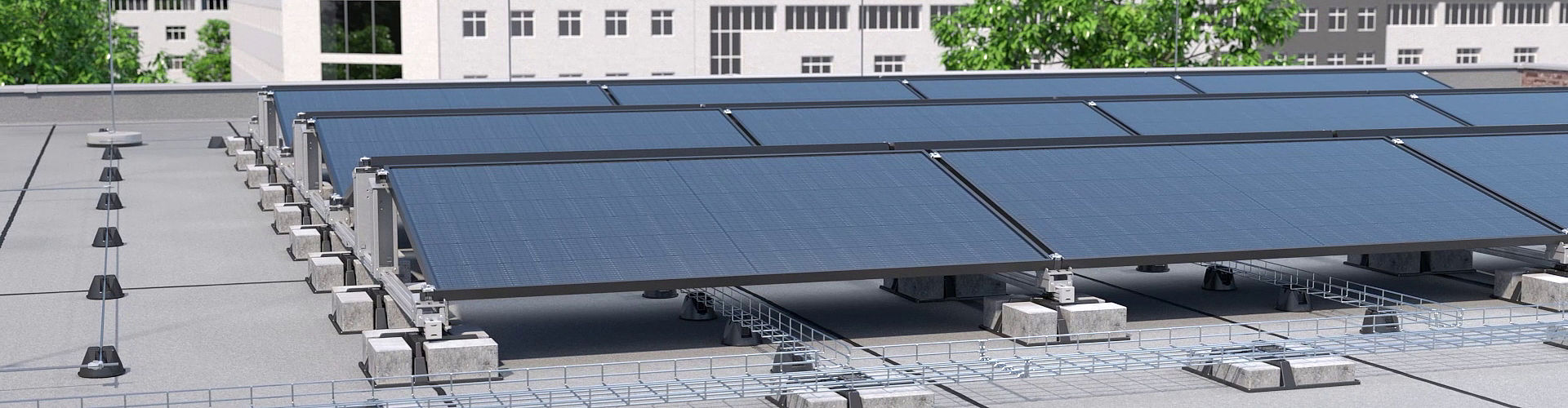

Het Magic PV Flat Pro-systeem voor platte daken maakt dankzij de Magic-technologie gereedschapsloze montage mogelijk. Hoogwaardige materialen en maximaal belastbare systeemcomponenten vormen de basis van dit duurzame montagesysteem. Een systeem voor de kabelinstallatie met draadgoten kan worden geïntegreerd.
Het UniBase-ballastsysteem zorgt voor variabele ballast van het gehele systeem, ook achteraf, met rechthoekige stenen. Dankzij de flexibele systeemcomponenten kunnen de producten voor platte en schuine daksystemen worden gecombineerd. Dit vermindert het aantal benodigde losse componenten aanzienlijk.
Product-highlights

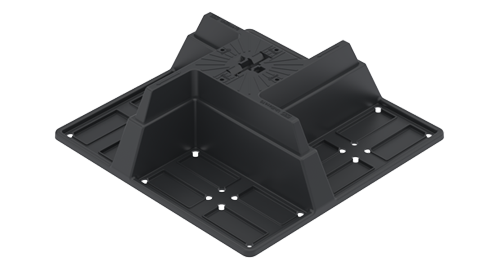

Universele standvoet ballasteren, stenen tot 10 cm
- Gering gewicht in vergelijking met TrayFix-steen
- Onderdelen kunnen worden gestapeld
- Eenvoudig uitlijnen door verzwaren naderhand
- Gereedschaploze opname voor verschillende adaptertypen
- Recyclebaar materiaal
- Ballasteerbaar met standaard tegels 200 x 100 mm (lokaal aanschaffen)
- Een UniBase voor verschillende toepassingen als draagconstructie,
kabelgeleiding, montagerails, e.v.m. - 2 varianten leverbaar in hoogte 60 en 100 mm

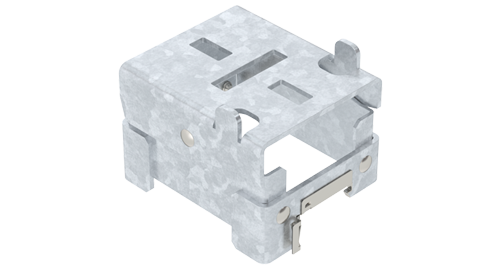

Steunen kort voor systeem op plat dak
- Gereedschapsloze installatie op de montagerail
- Traploze instelmogelijkheid in elke installatiepositie
- Hulpstrip voor plaatsen voor de montage van de solarmodule
- Horizontaal sleufgat voor universele klem als standaard bevestiging resp. verticaal sleufgat indien een enkele montagevoet ook als tussensteun wordt geplaatst.
- Indien nodig is een tussensteun per paneel mogelijk
- Compatibel met alle modulematen dankzij de gebogen scharnierkop
- Lage levensduur dankzij hoogwaardige oppervlakafwerking

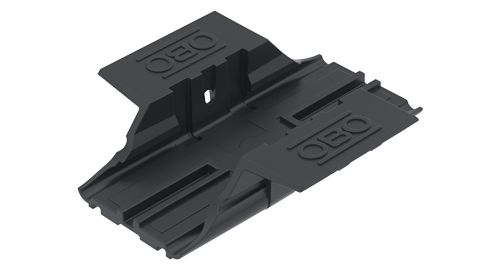

Adapter draagprofiel voor universele standvoet
- Gereedschaploze montage van de adapter met de UniBase
- Gereedschapsloze montage van de montagerail met de adapter
- Geïntegreerd slipvast oplegvlak
- Gereedschaploze demontage van het montageprofiel
- Eenvoudig uitlijnen van het montageprofiel

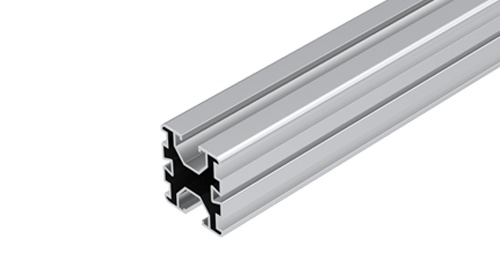

Draagprofiel voor systeem op plat/schuin dak
- Blanke uitvoering voor alle daken zonder verhoogde optische eisen
- Aan twee zijden 10 mm brede groeven voor bijvoorbeeld glijmoeren, universele en/of aardklem
- Andere zijgroeven bijvoorbeeld voor langs- en/of kruisverbinders

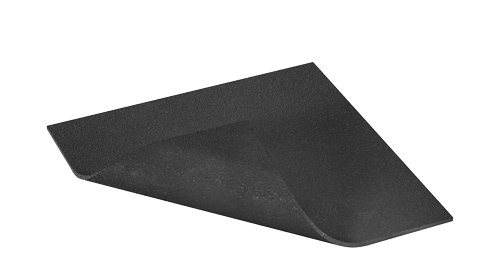

Bouwwerkbeschermmat
- Extra bescherming van de dakhuid
- Vermindering van mechanische inwerking op de dakhuid
- Vermijden van lekkages vanwege niet bestendige kunststoffen
- Geschikt voor verhoging van de wrijvingsfactor, wanneer dit bijvoorbeeld voor het dakfolie nodig is. 2 varianten leverbaar met of zonder aluminiumfolie gelamineerd

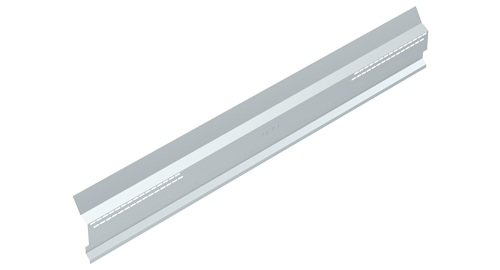

Windbeschermingsplaat voor platdaksysteem
- Afzwakken van de invloed door lokale windbelasting, voor zover dit door statische omstandigheden nodig is (voorbeeld: toepassing bij platdaksysteem in richting zuiden)
- Eenvoudige voormontage door inschuiven in bevestigingsstrips van de lange steunen type STL
- Flexibele bevestigingsmogelijkheden door ruime sleufgaten op lange steunen type STL met afzonderlijk te bestellen platkopschroef type FKS

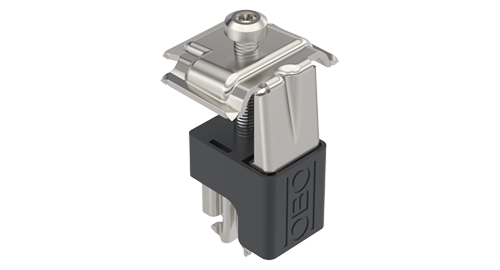

Universele klem voor systeem op plat/schuin dak
- Blanke uitvoering voor optimale combinatie met blank gehouden draagprofiel
- Klembereik voor paneelbevestiging van 30 tot 50 mm
- Draaibaar met telkens 90° na het vastklikken in de groef van de montagerail
- Toepasbaar als tussen- of eindklem
- Speciale geometrie bij de hoeken van het bovendeel voor de potentiaalvereffening met de solarmodule
- Kunststof behuizing rondom begeleidt het bovendeel en voorkomt, dat deze per ongeluk tijdens de montage verdraaid.
- Het bovendeel blijft in positie staan tot de solarmodule definitief wordt bevestigd.
- Klikbaar op de daarvoor bedoelde montagevoeten (systeem plat dak) en in de groef van de montagerail (systeem schuin dak)
- Kunststof behuizing fungeert als oplegvlak, om de panelen te positioneren.
- Lange levensduur dankzij gebruik van hoogwaardig roestvast staal
Ontwerphulp
Ontdek de toekomst van het PV-ontwerpen
Ontwerpen van PV-montagesystemen was nog nooit zo eenvoudig: de OBO Construct Tool voor de Magic PV Solution maakt het mogelijk. Het ontwerptool overtuigt met intuïtieve, overzichtelijke bedienbaarheid en korte ontwerpprocessen.
