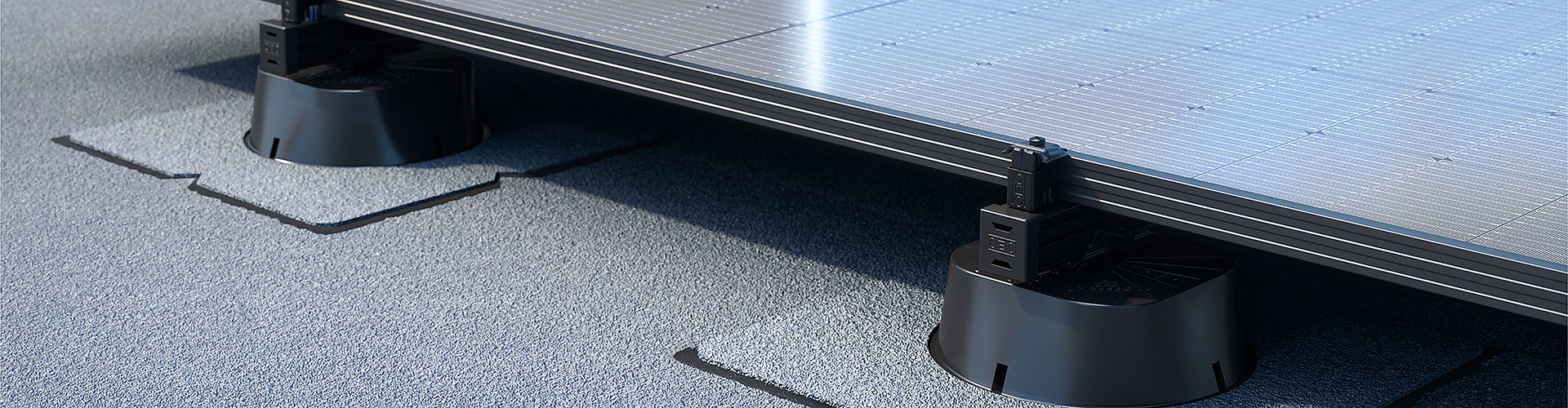

Magic PV UniBase Glue
De universele voet Magic PV Flat Glue kan als ballastvrij PV-montagesysteem worden gebruikt tot maximaal 5° (komt overeen met ca. 8%) op bitumenafdichting en tot maximaal 10° (komt overeen met ca. 17%) op kunststof dakbanen. Gebruik op hellende daken met een helling vanaf 5° is alleen mogelijk na overleg met OBO en controle van de statica. De montage gebeurt volgens de OBO-norm parallel aan het dak. Een verhoogde constructie kan mogelijk ook worden gerealiseerd na overleg met OBO. Ook hier moet eerst de statica worden gecontroleerd. Bij specifieke projecteisen helpt ons technisch bureau u graag verder, ondersteunt u bij de planning en zoekt samen met u naar een voor u passende oplossing.
Magic PV Flat Glue is geschikt voor dakbanen met bitumen- of kunststoffoliebekleding (FPO). De installatie is eenvoudig en ongecompliceerd: de universele voet wordt met behulp van een apart verkrijgbare manchet naadloos aan de bestaande dakafdichting gelast. In overeenstemming met het OBO-systeemconcept kan Magic PV Flat Glue ook worden gecombineerd met andere OBO-artikelen, bijvoorbeeld met de adapter voor de montage van roostergoten.
Product-highlights

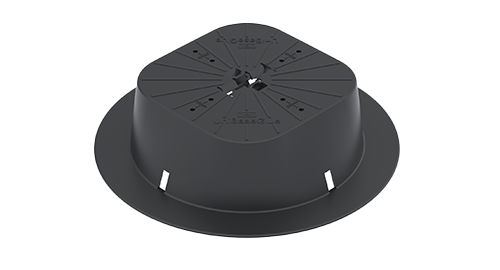

Universele standvoet UniBase voor verlijmen
- Hoogwaardige kunststof type ASA waarborgt maximale levensduur in buitenopstelling
- Ook toepasbaar als installatiesysteem voor optioneel Cable Management binnen de PV-installatie.
- Eenvoudige installatie: wordt met een manchet naadloos in de dakafdichting gelast.
- Combineerbaar met andere OBO-artikelen, zoals de adapter voor montage van draadgoten.
- Balastloze oplossing voor alle platte en schuine daken, geschikt voor dakbanen met bitumen of kunststoffolie dakbedekking (FPO).

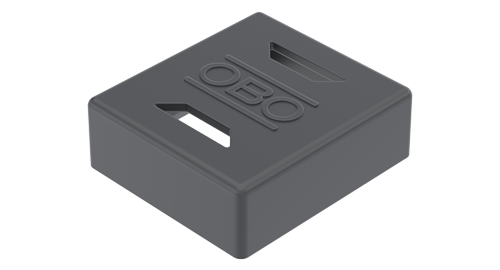

Eindkap voor draagprofiel
- Zwarte uitvoering voor een naadloze en esthetische aansluiting op het eveneens zwarte draagprofiel
- Geïntegreerde openingen maken waterafvoer mogelijk en voorkomen waterophoping in het draagprofiel
- Esthetische afwerking van het draagprofiel, bijvoorbeeld om zaagranden weg te werken
Draagprofiel voor platte en schuine daksystemen
- Blank uitgevoerde variant voor daken zonder optische eisen
- Tweezijdige groeven van 10 mm, bijvoorbeeld voor glijmoer, universele klem en/of aardingsklem
- Verdere zijdelingse groeven, bijvoorbeeld voor langs- en/of kruisverbinders
Adapter voor draagprofiel TP 45
- Gereedschapsloze montage van de adapter op UniBase
- Gereedschapsloze montage van de montagerail met de adapter
- Geïntegreerd antislip-oppervlak
- Gereedschapsloze demontage van het montageprofiel
- Eenvoudige uitlijning van het montageprofiel
Universele klem voor platte en schuine daksystemen
- Ongelakte uitvoering, ideaal in combinatie met ongelakt draagprofiel
- Klembereik voor paneelbevestiging: 30 tot 50 mm
- 90° draaibaar na vergrendeling in de groef van de montagerail
- Te gebruiken als tussen- of eindklem
- Speciale geometrie op de hoeken van het bovendeel voor potentiaalvereffening met het zonnepaneel
- Omsluitend kunststof behuizing geleidt het bovendeel en voorkomt ongewenst verdraaien tijdens de montage
- Het bovendeel blijft in de bovenste stand totdat het zonnepaneel definitief wordt bevestigd
- Klikbaar op de daarvoor bestemde montagevoeten (systeem plat dak) en in de groef van de montagerail (systeem schuin dak)
- Kunststof behuizing fungeert als oplegvlak voor het correct positioneren van de panelen
- Lange levensduur dankzij het gebruik van hoogwaardig roestvast staal
PV-planning nog nooit zo eenvoudig: wij staan voor u klaar
Zonnige vooruitzichten
Wij leveren niet alleen innovatieve montagesystemen voor uw PV-installatie, maar ondersteunen u ook bij het ontwerpen. Onze klantenservice helpt u bij het vinden van de Magic PV Solution® die aansluit bij uw specifieke behoeften.
