Systèmes de mise à la terre pour installations photovoltaïques
Nos produits de mise à la terre pour les installations photovoltaïques
- Méplats et conducteurs ronds
- Raccord
- Bornes de raccordement
- Interface descente - prise de terre
- Piquets de terre, boucle de terre et prise de terre intégrée aux fondations
- Protection contre la corrosion
Mise à la terre pour installations photovoltaïques
En Allemagne, les bâtiments neufs équipés d’une installation photovoltaïque sur toiture sans système de parafoudre requièrent l’installation d’une prise de terre intégrée aux fondations conforme à DIN 18014. Pour les installations photovoltaïques sur toiture avec système de parafoudre, il faut également tenir compte des exigences de la norme VDE 0185-305-3 (CEI/EN 62305-3) (résistance de terre < 10 Ohm). Pour les installations photovoltaïques au sol, il faut également tenir compte des exigences de la norme VDE 0185-305-3 (CEI/EN 62305-3) pour la mise à la terre.
| TYPE A | TYPE B |
|---|---|
|
|
Installation de mise à la terre normatives pour systèmes de parafoudre
Installation de mises à la terre de type A
Les installations de mise à la terre de type A incluent notamment les fondations vissées et enfoncées, dans la mesure où celles-ci répondent aux exigences de la norme VDE 0185-561-2 (CEI/EN 62561-2). En fonction du matériau choisi, il faut non seulement respecter une section minimale mais aussi tenir compte des propriétés mécaniques et électriques.
Installations de mise à la terre de type B

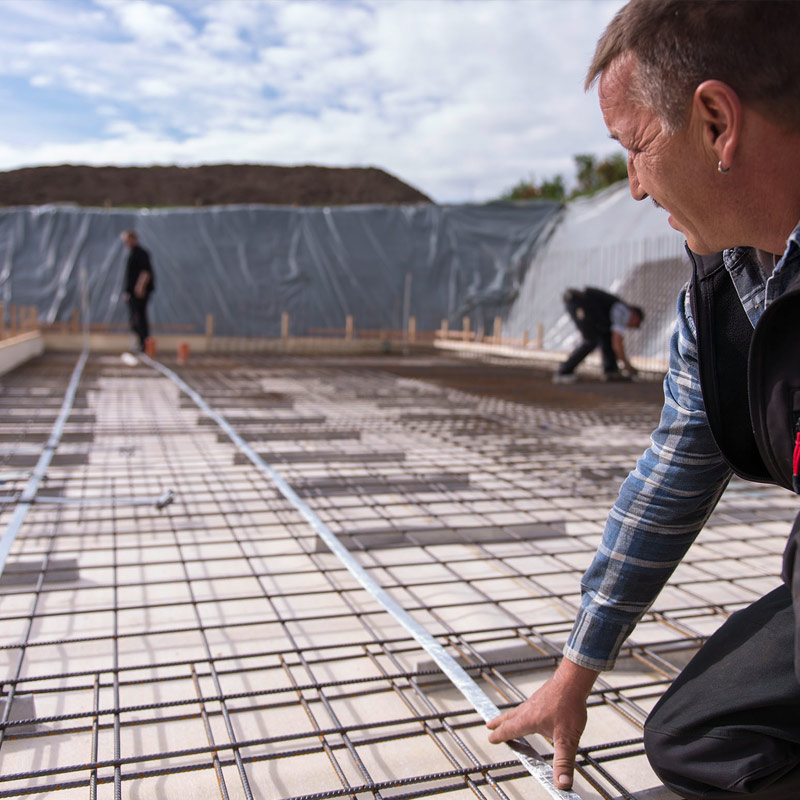

Les fondations par dalle et par semelle constituent deux exemples d’installations de mise à la terre de type B. Selon la norme VDE 0185-305-3 annexe 5, ces installations ont un effet de mise à la terre réduit qui doit être complété par d’autres mesures de mise à la terre telles que des électrodes maillées (20 m x 20 m) ou des piquets de terre.

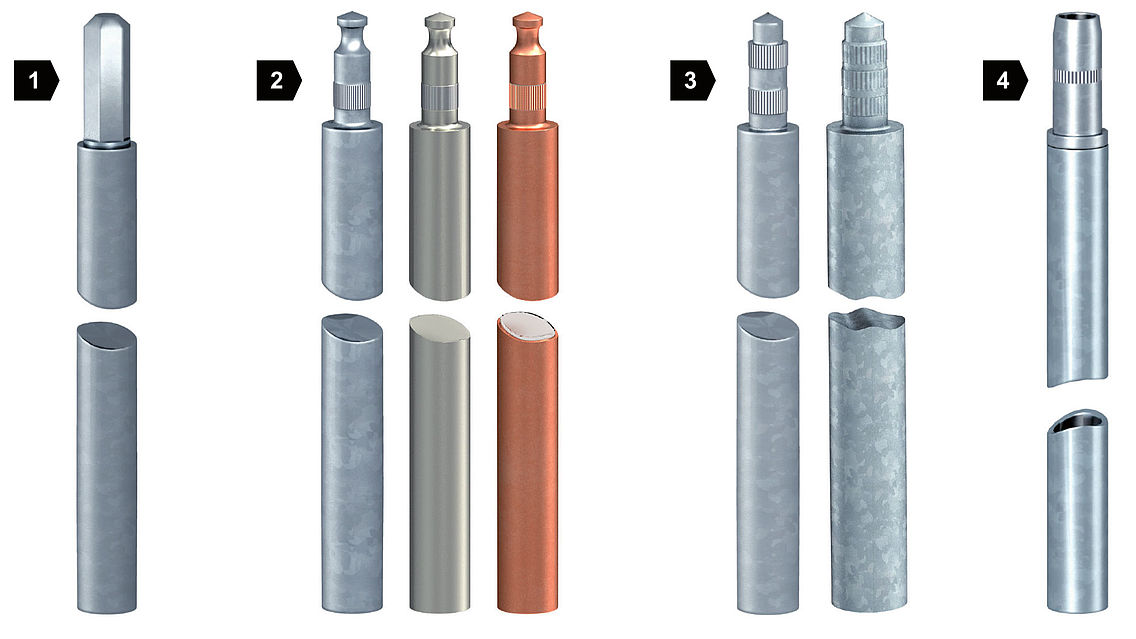

Pour ces deux cas, OBO propose des piquets de terre de Ø20mm ou Ø25 mm, des fils de Ø10 mm et des rubans de différentes dimensions, par exemple 30 x 3,5 mm ou 40 x 4 mm.
| 1 | Type OMEX |
| 2 | Type BP |
| 3 | Type standard |
| 4 | Type LightEarth |
En présence de fondations avec une armature en acier, il est interdit d’utiliser une prise de terre galvanisée ou cuivrée dans le sol. Il convient d’utiliser une prise de terre en acier inoxydable fortement allié contenant au moins 2 % de molybdène, comme dans les matériaux n° 1.4401, n° 1.4404 ou n° 1.4571. Celui-ci est en grande partie neutre par rapport à d’autres matériaux plus ou moins nobles. Il garantit ainsi une grande disponibilité de l’installation.
Mise à la terre fonctionnelle des supports métalliques
Afin de garantir une mise à la terre fonctionnelle des supports métalliques ou de modules, la norme VDE 0185-305-3 annexe 5 distingue les situations suivantes :
| Situation | Section minimale, mise à la terre fonctionnelle en cuivre |
|---|---|
| Installation photovoltaïque sans système de parafoudre ou installation photovoltaïque avec système de parafoudre et respect de la distance de séparation | 6 mm2 |
| Installation photovoltaïque avec système de parafoudre et non-respect de la distance de séparation | 16 mm2 |
