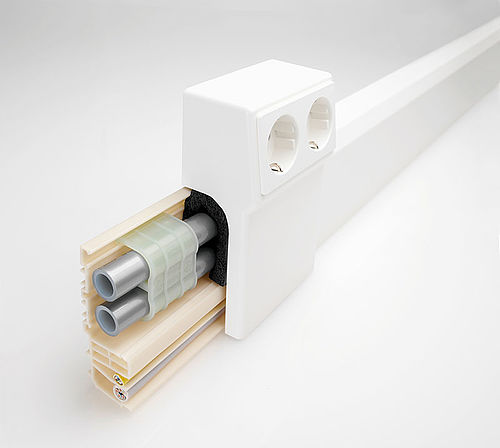

Goulotte sous plinthe combinée pour chauffage et électricité RAUDUO
2-en-1 : l'idée d'une rénovation sûre
La goulotte combinée pour la pose d'électricité et de chauffage RAUDUO est l'idée de rénovation pour une pose sûre et conforme aux normes de câbles électriques et de tuyaux de chauffage dans une goulotte de plinthe commune. Un tampon thermique assure l'isolation thermique fonctionnelle et vérifiée. La goulotte pour électricité et pour chauffage RAUDUO est disponible dans les couleurs: RAL 9001 blanc crème et RAL 9010 blanc pur.
Goulotte sous plinthe de qualité certifiée
La goulotte RAUDUO est certifiée conformément au norme VDE concernant son comportement thermique (DIN VDE 0298 partie 4). Le rapport de contrôle VDE prouve que, même à des températures de départ élevées dans les tuyaux de chauffage, les températures dans les zones d'installation des câbles et des lignes électriques restent inférieures à 30°C et donc aucun problème ne se pose en présence d'une intensité de courant normale. Aussi le développement thermique au niveau des bornes de raccordement des prises dans le support d'appareillage est également contrôlé conformément à la norme DIN VDE 0260, 4.4.1 et se comporte de façon non critique. Conformément au rapport de la VDE, aucune adaptation à la pose des câbles n'est nécessaire. Des câbles NYM classiques sont posés, de telle manière qu'aucune solution spéciale ni aucun matériel spécifique ne sont requis.
En outre, la goulotte d'électricité et de chauffage combinée est certifiée conformément aux normes VDE DIN EN 50085-1 et VDE DIN EN 50085-2-1.

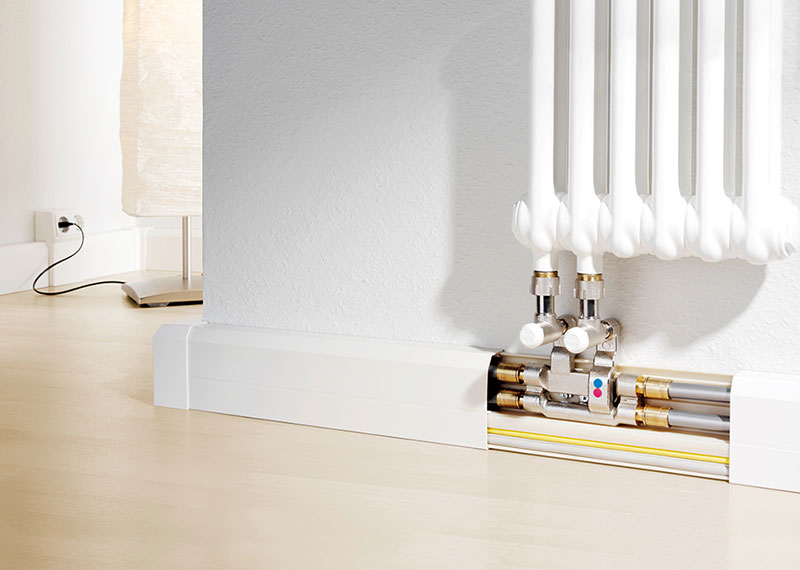

Poser les tuyaux de chauffage et les câbles électriques dans une goulotte sous plinthe
Grâce à la solution 2-en-1 intelligente, les tuyaux de chauffage et les câbles électriques sont aisément posés dans une goulotte commune. La perforation de la base de la goulotte facilite également le montage.
Les supports d'appareillage sont intégrées à n'importe quel endroit de la goulotte selon le principe de la construction modulaire.

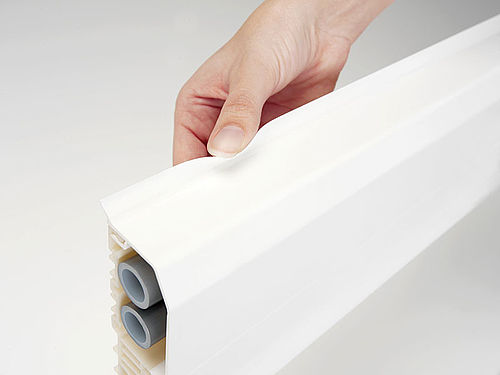

Couvercle de goulotte avec lèvre d'étanchéité adaptée aux bâtiments anciens
Le couvercle de la goulotte du système RAUDUO est disponible au choix avec une lèvre d'étanchéité adaptée aux bâtiments anciens d'une largeur de 6 mm et dotée d'une extrémité se rétrécissant. Cela permet un raccordement parfaitement adapté avec les murs et les sols. En outre, la lèvre d'étanchéité adaptée aux bâtiments anciens offre les atouts suivants :
- La lèvre d'étanchéité adaptée aux bâtiments anciens est dotée d'un angle aplati et se compose d'un matériau particulièrement flexible. Ainsi, une adaptation optimale et une étanchéité sans faille sont possibles.
- Une compensation de profondeur jusqu'à 5 mm est possible.
- La pénétration de saleté dans la goulotte sous plinthe est empêchée.
Que faut-il respecter lors du montage de la goulotte RAUDUO ?
Le système RAUDUO comprend les composants suivants
- Goulotte avec couvercle et socle
- Angle intérieur
- Angle extérieur
- Raccord de couvercle
- Support d'appareillage avec une prise double précâblée
- Support d'appareillage avec cadre de recouvrement, pour le montage d'appareils encastrables avec une plaque centrale conformément à la norme DIN 49075 avec étrier de fixation
Vous trouverez ici quelques astuces et consignes pour le montage de votre goulotte pour électricité et chauffage combinée RAUDUO :
Le système RAUDUO convient pour des tuyaux de chauffage des diamètres extérieurs jusqu'à 20 mm, qui sont fixés à l'aide de supports pour tuyaux de chauffage, qui s'enclenchent dans la base.
Les goulottes doivent être coupées en onglet, pour éviter que la chaleur ne soit transférée de la partie chauffée à la partie électrique. Si vous rencontrez des conditions difficiles, telles que des murs inégaux, tout espace dans la séparation de la chambre doit être fermé avec du silicone.
Pour un assemblage des embouts conforme à VDE, ils doivent être collés.
Pour quelles températures de chauffage le système RAUDUO est-il conçu?
Selon le rapport d'information de la VDE, le système RAUDUO est conçu pour une température de départ de 70°C et/ou une température de retour de 55°C. En présence d'une température de départ jusqu'à 90°C et/ou d'une température de retour jusqu'à 70°C, l'isolation du support d'appareillage doit être remplacée par la mousse isolante 90 °C réf. 6132175 conformément au rapport de la VDE.
Vous trouverez d'autres produits OBO pour le secteur installation de bâtiments et les goulottes de distribution, comme par exemple la ,sur notre page d'accueil OBO ici.
Vous trouverez de plus amples informations sur le système RAUDUO dans notre brochure : TÉLÉCHARGER.
