Overspanningsbeveiliging in explosiegevaarlijke gebieden van industrie
Als het explosiegevaar bijzonder groot is
Bliksem- en overspanningen in explosiegevaarlijke zones kunnen verwoestende gevolgen hebben als er geen adequate of professionele bliksem- en overspanningsbeveiliging is geïnstalleerd. Alle bedrijven, die brandbare stoffen produceren, verwerken of opslaan, worden geconfronteerd met explosiegevaar. Professionele bliksem- en overspanningsbeveiliging, zoals deze o.a. vereist is door de NEN-EN-IEC 62305-3 en de NEN-EN-IEC 62305-3 voor explosiegevaarlijke omgevingen, kan met geteste en goedgekeurde producen van OBO Bettermann gerealiseerd worden. Speciale producten zijn hier de , de EX-scheidingsvonkbaan EX ISG H en speciale veiligheidsapparaten voor data- en MSR-systemen. Voor de externe bliksembeveiliging wordt de hoogspanningsbestendige geïsoleerde isCon®-geleider gebruikt.

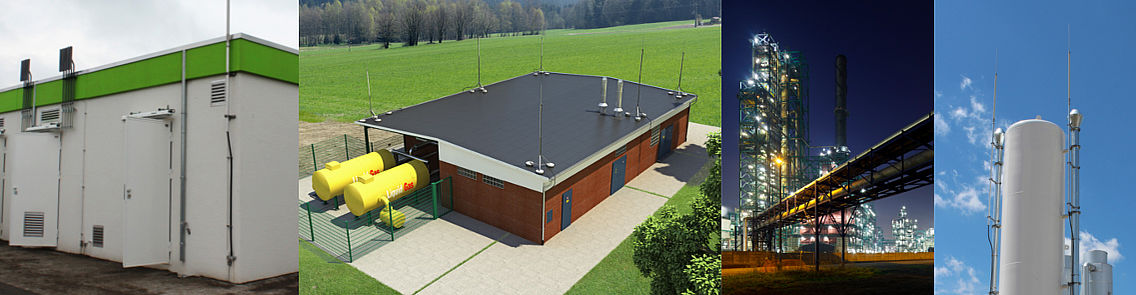

Explosiegevaarlijke omgevingen (Ex-zones) zijn alle ruimtes en bereiken, waarbinnen zich gassen, dampen, nevels of stoffen, die met lucht een explosief mengsel vormen, zich in gevaarlijk hoeveelheden kunnen ophopen.
Dergelijke gebieden zijn o.a. te vinden in de volgende installaties:
- Gasdrukregel- en -meetinstallaties
- Ventielstations
- Tankopslag
- Raffinaderijen
- Productie-installaties binnen de chemische en farmaceutische industrie
Bliksem- en overspanningsbeveiliging betekent ook altijd preventieve brandbeveiliging
Naast een brandbare stof en zuurstof heeft het een ontstekingsbron nodig, om een explosie te genereren. Met de bliksem- en overspanningsmaatregelen van OBO kunnen ontstekingsbronnen (bijv. elektromagnetische golven of bliksemstralen) niet ontstaan of ze worden gecontroleerd ingesloten en afgeleid.

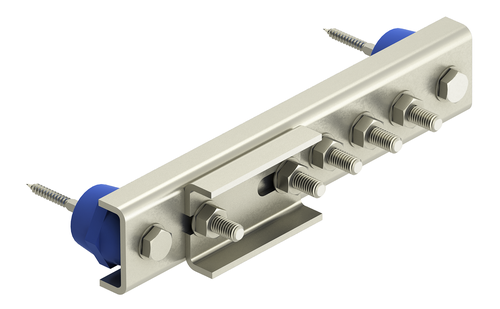

Potentiaalvereffeningsrail EX PAS
Aansluitingen en verbindingen van bliksembeveiligingssystemen in explosiegevaarlijke zones moeten zodanig worden uitgevoerd dat bij het passeren van de bliksemstroom geen ontstekingsvonken ontstaan.
De (Potentiaalvereffeningsrail voor explosiegevaarlijke zones) kan worden gebruikt voor bliksembeveiligingspotentiaalvereffening volgens IEC 62305-3 en beschermende of functionele potentiaalvereffening volgens DIN VDE 0100 deel 410/540.
De potentiaalvereffeningsrail EX PAS voor explosiegevaarlijke omgevingen heeft de volgende eigenschappen:
- voor alle explosiegroepen en het gebruik in Ex-zones 1/21 of 2/22 geschikt
- hoogste testklasse H conform NEN-EN-IEC 62561-1 voor hoge belastingen (indoor- en outdoor-toepassingen)
- Van corrosiebestendig materiaal (roestvast staal)

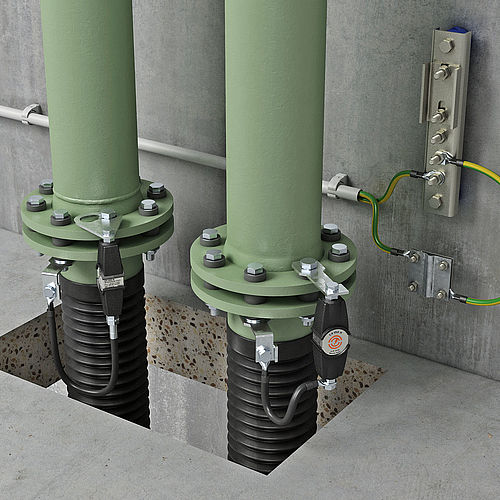

Scheidingsvonkbrug EX ISG H
Om in Ex-zones vonkoverslag op isolatietrajecten te vermijden, is het gebruik van Ex-gecertificeerde scheidingsvonkbanen noodzakelijk. De ATEX-/IECEx-gecertificeerde OBO-scheidingsvonkbaan EX ISG H isoleert de installatiedelen tegen corrosiestromen en voldoet aan de eisen voor de verbinding van bliksemstromen in het explosieveilige gebied conform NEN-EN-IEC 62561-3.
Productkenmerken van de scheidingsvonkbaan EX ISG H:
- Chemische bestendigheid
- bestendigheid tegen oliën en extreme temperatuurschommelingen
- UV-stabiel, weersbestendig
- drukbehuizing "d" voor Ex-zones: gas- en stofdicht
- Zoutwaterbestendig
- hoogste testklasse H conform NEN-EN-IEC 62561-3

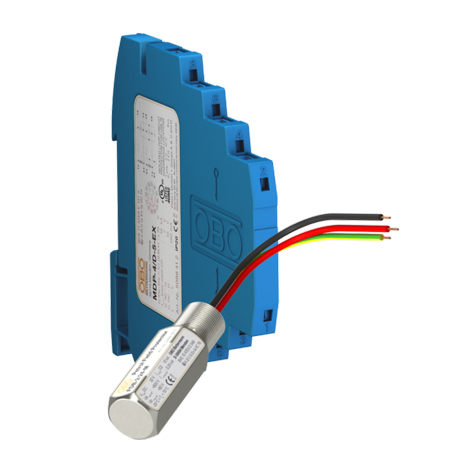

Overspanningsbeveiliging voor data- en MSR-systemen: MDP-EX en FDB
Ook zonder directe blikseminslag kunnen geïnduceerde spanningen schade aan elektrische apparaten, systemen en componenten voor de meet-, besturings- en regeltechniek (MSR) veroorzaken en in het ergste geval een explosie tot gevolg hebben. OBO-bliksembarrières van het type MDP worden op intrinsiekveiligheid (ia) getest en zijn onafhankelijk gecertificeerd. Met een hoog afleidingsvermogen tot 10 kA bieden ze optimale beveiliging voor vierpolige meet-, besturings- en regeltoepassingen.
Externe bliksembeveiliging met hoogspanningsvaste geïsoleerde afleiding
De eveneens ATEX-geteste OBO isCon®-geleider voor de externe bliksembeveiliging voorkomt de directe overslag tussen afleiding en het te beveiligen object. Na de eerste potentiaalaansluiting achter het aansluitelement weerspiegelt de isCon®-afleider een equivalente scheidingsafstand Se van max. 0,9 meter in de lucht volgens VDE 0185-305-3. Een installatie direct op metalen en elektrische elementen is zo mogelijk. De afleider is in 5 verschillende uitvoeringen verkrijgbaar, zodat voor iedere toepassing een geschikt afleidingssysteem beschikbaar is.
Meer informatie over het thema bliksem- en overspanningsbeveiliging vindt u in onze richtlijn "". U kunt ook uitgebreide uitleg krijgen over bliksembeveiliging met onze "", die u via het telefoonnummer 03/870.74.00 kunt aanvragen of digitaal kunt downloaden.
