Montagesystemen voor installaties op schuine daken
De Magic-technologie maakt het mogelijk: het OBO-montagesysteem voor installaties op schuine daken kan zonde schroeven en gereedschap worden gemonteerd. Dat zorgt voor tijdbesparing. De dakhaakoplossing van het systeem zorgt voor flexibiliteit. Deze kan niet alleen op alle gebruikelijke typen schuine daken met dakpannen worden gemonteerd, maar ook traploos en op de millimeter nauwkeurig in alle richtingen worden afgesteld. De universele klem van het systeem fungeert tegelijkertijd als tussen- en eindklem en dekt een klembereik van 30-50 mm. Daardoor is het bevestigen van alle PV-panelen probleemloos mogelijk.
Bijzonder praktisch: de producten voor installaties op platte en schuine daken kunnen worden gecombineerd.
Product-highlights

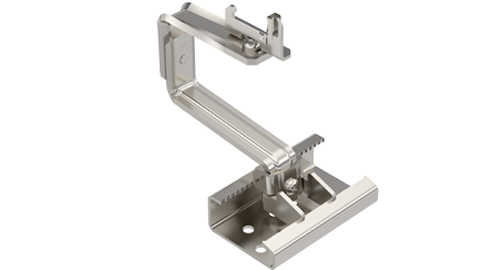

Universele dakhaken voor systemen op schuine daken
- Voor de montage op alle standaard typen schuine daken met dakpannen
- In alle richtingen tot op de millimeter nauwkeurig instelbaar
- Maximale flexibiliteit dankzij in totaal 9 boringen voor schotelkopschroeven maat M8 voor montage van de dakhaak op een dakspant
- Snelle en eenvoudige positionering (verticaal en/of horizontaal) van de haak met slechts één bevestigingsschroef
- Verticale uitlijnmogelijkheden maken eenvoudige compensatie van oneffenheden op het dak mogelijk.
- Opname van de montagerail zonder schroeven of gereedschap. Dankzij de innovatieve OBO Magic-technologie
- 14 mm hoogtecompensatie voor aanpassen op aanwezige dakconstructie
- 76 mm verstelmogelijkheid naar de zijkant op de dakspanten
- 18 mm hoogtecompensatie na montage van de dakhaak en voor de fijninstelling van het montageprofiel
- 10 mm verstelmogelijkheid naar de zijkant voor fijninstelling van het montageprofiel

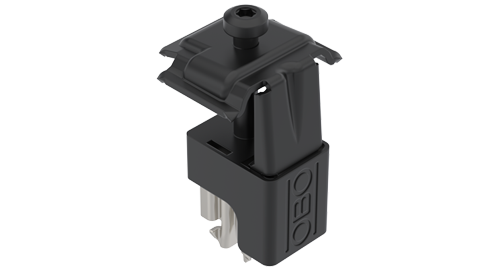

Universele klem voor systeem op plat/schuin dak
- Zwartgekleurde uitvoering voor volledige en esthetische aanpassing op de ook zwarte uitvoering van het bijbehorend draagprofiel.
- Klembereik voor paneelbevestiging van 30 tot 50 mm
- Draaibaar met telkens 90° na het vastklikken in de groef van de montagerail
- Toepasbaar als tussen- of eindklem
- Speciale geometrie bij de hoeken van het bovendeel voor de potentiaalvereffening met de solarmodule
- Kunststof behuizing rondom begeleidt het bovendeel en voorkomt, dat deze per ongeluk tijdens de montage verdraaid.
- Het bovendeel blijft in positie staan tot de solarmodule definitief wordt bevestigd.
- Klikbaar op de daarvoor bedoelde montagevoeten (systeem plat dak) en in de groef van de montagerail (systeem schuin dak)
- Kunststof behuizing fungeert als oplegvlak, om de panelen te positioneren.
- Lange levensduur dankzij gebruik van hoogwaardig roestvast staal

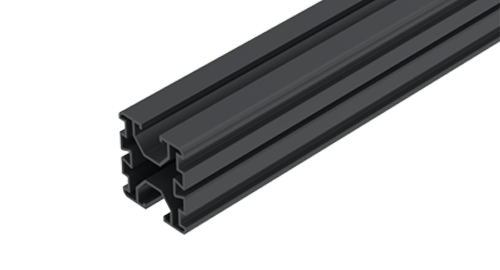

Draagprofiel voor systeem op plat/schuin dak
- Zwartgekleurde uitvoering voor volledige en esthetische aanpassing op de betreffende dakbedekking.
- Aan twee zijden 10 mm brede groeven voor bijvoorbeeld glijmoeren, universele en/of aardklem
- Andere zijgroeven bijvoorbeeld voor langs- en/of kruisverbinders
Eindkap voor draagprofiel
- Zwartgekleurde uitvoering voor volledige en esthetische aanpassing op de ook zwarte uitvoering van het bijbehorend draagprofiel.
- Geïntegreerde perforaties maken de waterafvoer mogelijk en voorkomen zo het ophopen van water in het draagprofiel
- Esthetische afsluiting van het draagprofiel: zo kunnen bijvoorbeeld lelijke snijranden worden afgewerkt.

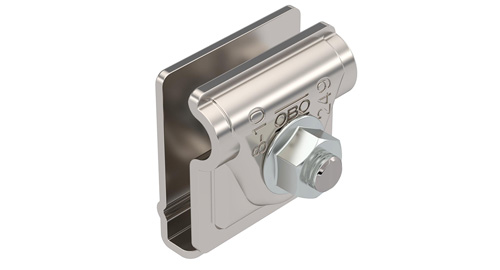

Universele aardingsklem PV
- Universele aardingsklem is voorgemonteerd
- Opname voor de aardingsklem via voorgemonteerde glijmoer in de groef van het bijbehorende draagprofiel
- Bliksemstroombestendig 100 kA
- Snelle montage door geïntegreerd veermechanisme
- Voor bevestiging van ronde aders RD 8-10
- Voor de bevestiging van massieve en/of soepele aders 6-50 mm²
- Voor alle profielen met groef 10 mm. Optimale toepassing is in combinatie met het OBO-draagprofiel gewaarborgd.
- Voldoet aan de eisen van de DIN EN 62561-1

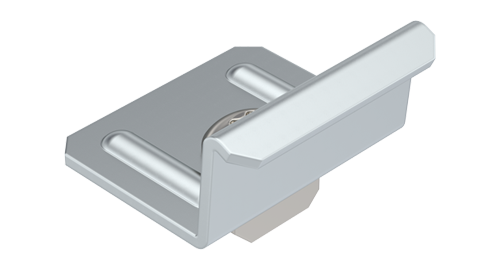

Kruisverbinder voor draagprofiel
- Voor het maken van een kruisverbinding op het dakoppervlak
- Probleemoplosser voor moeilijk toegankelijke dakoppervlakken, waarbij bijvoorbeeld geen directe railverbinding mogelijk is
- Wordt in de zijgroef van het draagprofiel bevestigd
- Schroefbaar met sleutel maat TX 40
Ontwerphulp
Ontdek de toekomst van het PV-ontwerpen
Ontwerpen van PV-montagesystemen was nog nooit zo eenvoudig: de OBO Construct Tool voor de Magic PV Solution maakt het mogelijk. Het ontwerptool overtuigt met intuïtieve, overzichtelijke bedienbaarheid en korte ontwerpprocessen.
