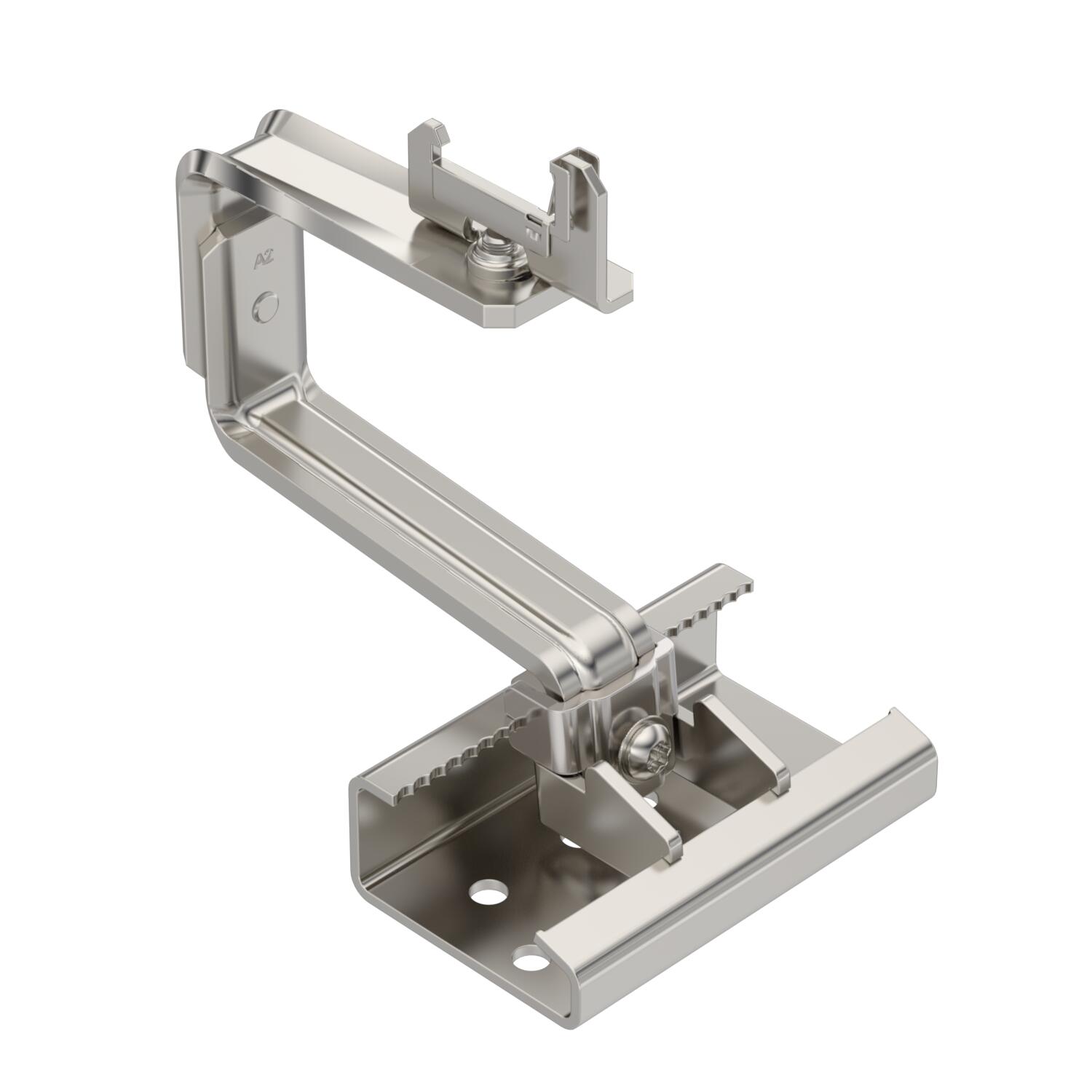

Universele dakhaak voor PV-modulemontage, pannendak

Universele dakhaak voor PV-modulemontage, pannendak

Name: Universele dakhaak voor PV-modulemontage, pannendak
Brand: OBO Bettermann
SKU: 5901410

Art.nr. 5901410 | EAN 4012197368685

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Dakhaak voor monteren van fotovoltaïsche modules op schuine daken in combinatie met draagprofiel TP 45 Geschikt voor pannendaken. Vergrendelbare bevestiging op draagprofiel. Montage op dakspanten met schijfkopschroeven TKS. Dakhaak kan horizontaal en verticaal via schroefkoppelingen traploos worden ingesteld, passende sleutel Torx 50.

Technische gegevens

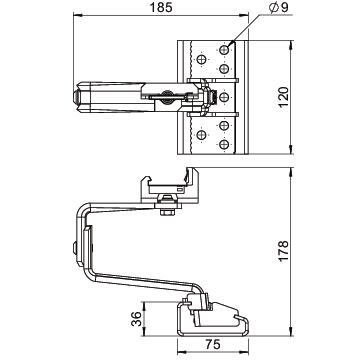

Afmetingen

Breedte	120 mm
Breedte bevestigingsplaat	75 mm
CO2-voetafdruk (GWP) van wieg tot poort	6,9457 kg CO2e / 1 Stuk
Dakdoorvoer vereist	ja
Dimensie	140x197x144
Geschikt voor dakmateriaal	Dakpan
Geschikt voor het bevestigen van fotovoltaïsche dak-/gevelbevestiging	Bevestiging hellend dak
Hellinghoek min.	90 °
Hoogte bevestigingsplaat	36 mm

Kleur	roestvrij staal
Lengte bevestigingsplaat	120 mm
Materiaal	Roestvast staal 1.4301
Materiaaldikte	6 mm
Met montageplaat	ja
Oppervlak	blank, nabehandeld
Uitlijning	horizontaal/verticaal
Verankering	schroeven
Verstelbaar	ja

Alle typen

Alle typen

Type	Art.nr.	Aantal	kl. VKE
DHU A2	5901410	Stuks	10 Stuks
DHU T A2	5901404	Stuks	10 Stuks
DHU T A2K S	5901406	Stuks	10 Stuks

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

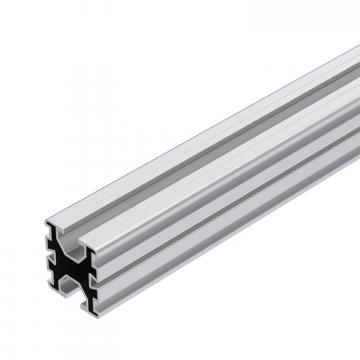

Draagprofiel voor PV-module montage	TP 45 2350 ALU	5900405	Stuks	4 Stuks
Draagprofiel voor PV-module montage	TP 45 4700 ALU	5900410	Stuks	4 Stuks

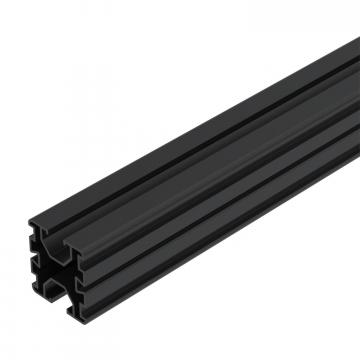

Draagprofiel voor PV-module montage	TP 45 4700 ALU S	5900412	Stuks	4 Stuks

Montagetoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

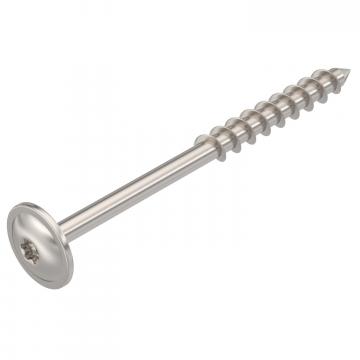

Schijfkopschroef voor dakhaak	TKS 8x100 A2	5901800	Stuks	100 Stuks

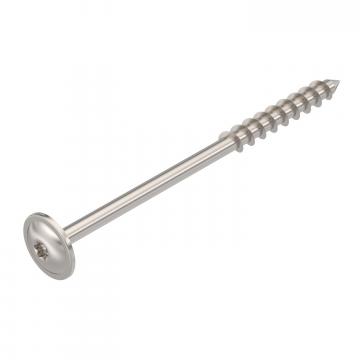

Schijfkopschroef voor dakhaak	TKS 8x120 A2	5901802	Stuks	100 Stuks

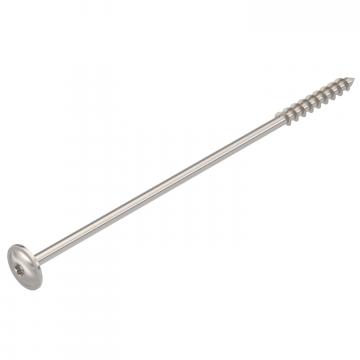

Schijfkopschroef voor dakhaak	TKS 8x200 A2	5901804	Stuks	50 Stuks
