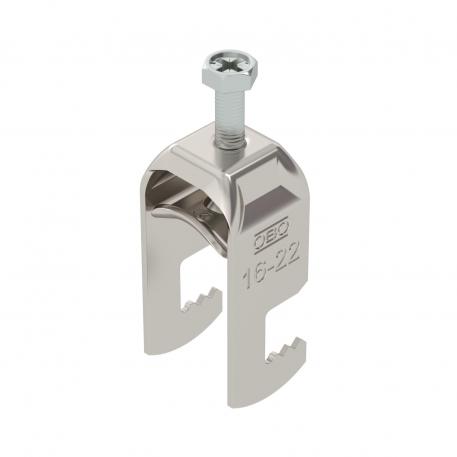

Bride de fixation 2056 pied F, simple, plaque de pression en métal, A2
Réf. 1187514 | EAN 4012196853731
- Description du produit
-
Description du produitBride de fixation avec pied F, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des fers plats. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec contre-plaque non Avec patin de pression métallique oui Dimension 16-22mm Épaisseur de tôle 1,5 mm Filetage M6 Longueur dimension extérieure 28 mm Matériau acier inoxydable 1.4301 Matériau de la plaque acier inoxydable Max. Couple de serrage 3 Nm Nombre de câbles/tubes 1 Ouverture 10 mm Plage de serrage D max. 22 mm Plage de serrage D min. 16 mm pour diamètre de tube max. 22 mm pour diamètre de tube min. 16 mm Qualité du matériau de la plaque Acier inoxydable 304 (1.4301) Sans halogène oui Supplément matériau acier inoxydable Supplément surface non traité Surface nu, traité Type de montage Profilé plat Dimensions
Cote A 22,5 mm Cote B 27 mm Cote C 28 mm Cote L 34 mm Cote t 1,5 mm Dimension G (mm) M6 Dimension H 58 mm Hauteur 58 mm Largeur 27 mm Longueur 22,5 mm Empreinte CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,3254 kg CO₂e Date de détermination valeur CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Pièce Declared Unit Quantity (LCA) 1 Empreinte CO2 (GWP) du berceau à la porte 0,3254 kg CO2e / 1 Pièce - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BS-F1-M-22 A2 / 1187514 , 0.19MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité du Royaume-Uni BS-F1-M-22 A2 / 1187514 , 0.09MB , pdfInstructions de montage Clamp clip F foot, metal , 2.98MB , pdf
