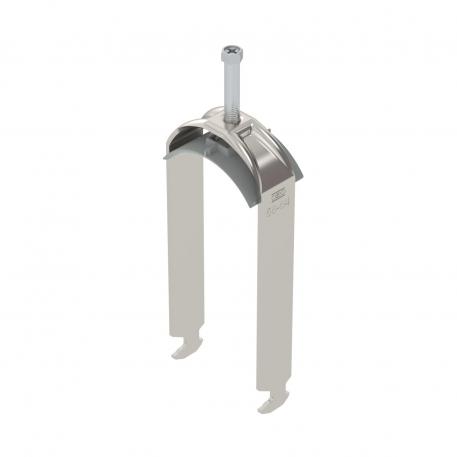

Bride de fixation 2056 pied H, double, plaque de pression en matière plastique, A2 58 | 64 | 5

Bride de fixation 2056 pied H, double, plaque de pression en matière plastique, A2

Réf. 1186363 | EAN 4012196848010

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

Max. Couple de serrage

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Bride de fixation avec pied H, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal de 2 câbles individuels sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque	non
Avec patin de pression en plastique	oui
Dimension	58-64mm
Épaisseur de tôle	2,5 mm
Filetage	M8
Longueur dimension extérieure	40 mm
Matériau	acier inoxydable 1.4301
Matériau de la plaque	Plastique
Max. Couple de serrage	5 Nm
Nombre de câbles/tubes	2
Ouverture	10 mm
Plage de serrage D max.	64 mm

Plage de serrage D min.	58 mm
pour diamètre de tube max.	64 mm
pour diamètre de tube min.	58 mm
Pour rail avec largeur de fente (avec intervalle) max.	17 mm
Pour rail avec largeur de fente (avec intervalle) min.	16 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	acier inoxydable
Supplément surface	non traité
Surface	nu, traité
Type de montage	Rail profilé

Dimensions

Cote A	25 mm
Cote B	70 mm
Cote C	40 mm
Cote L	58 mm
Cote t	2,5 mm

Dimension G (mm)	M8
Dimension H	172 mm
Hauteur	172 mm
Largeur	70 mm
Longueur	25 mm

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	Max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente
BS-H2-K-12 A2	8 mm	12 mm	3 Nm	1186303	Pièce	50 Pièce
BS-H2-K-16 A2	12 mm	16 mm	3 Nm	1186310	Pièce	50 Pièce
BS-H2-K-22 A2	16 mm	22 mm	3 Nm	1186317	Pièce	50 Pièce
BS-H2-K-28 A2	22 mm	28 mm	3 Nm	1186323	Pièce	50 Pièce
BS-H2-K-34 A2	28 mm	34 mm	3 Nm	1186330	Pièce	50 Pièce
BS-H2-K-40 A2	34 mm	40 mm	3 Nm	1186337	Pièce	25 Pièce
BS-H2-K-46 A2	40 mm	46 mm	5 Nm	1186343	Pièce	25 Pièce
BS-H2-K-52 A2	46 mm	52 mm	5 Nm	1186350	Pièce	25 Pièce
BS-H2-K-58 A2	52 mm	58 mm	5 Nm	1186357	Pièce	25 Pièce
BS-H2-K-64 A2	58 mm	64 mm	5 Nm	1186363	Pièce	15 Pièce
