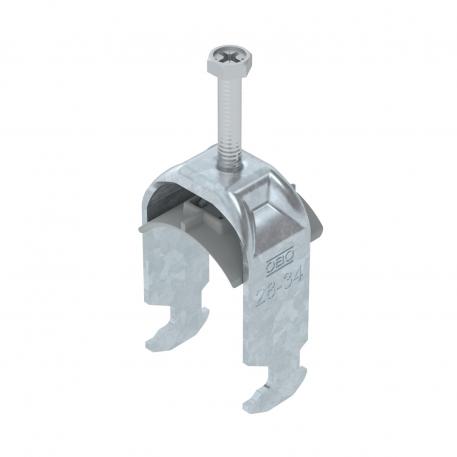

Bride de fixation 2056 pied H, simple, plaque de pression en matière plastique, FT

Réf. 1186229 | EAN 4012196847112

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

Max. Couple de serrage

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Bride de fixation avec pied H, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque	non
Avec patin de pression en plastique	oui
Dimension	28-34mm
Épaisseur de tôle	2 mm
Filetage	M6
Longueur dimension extérieure	34 mm
Matériau	acier
Matériau de la plaque	Plastique
Max. Couple de serrage	3 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	34 mm

Plage de serrage D min.	28 mm
pour diamètre de tube max.	34 mm
pour diamètre de tube min.	28 mm
Pour rail avec largeur de fente (avec intervalle) max.	17 mm
Pour rail avec largeur de fente (avec intervalle) min.	16 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Rail profilé

Dimensions

Cote A	22,5 mm
Cote B	39 mm
Cote C	34 mm
Cote L	47 mm
Cote t	2 mm

Dimension G (mm)	M6
Dimension H	67 mm
Hauteur	67 mm
Largeur	39 mm
Longueur	22,5 mm

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	Max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente
BS-H1-K-12 FT	8 mm	12 mm	3 Nm	1186202	Pièce	100 Pièce
BS-H1-K-16 FT	12 mm	16 mm	3 Nm	1186209	Pièce	100 Pièce
BS-H1-K-22 FT	16 mm	22 mm	3 Nm	1186216	Pièce	100 Pièce
BS-H1-K-28 FT	22 mm	28 mm	3 Nm	1186222	Pièce	100 Pièce
BS-H1-K-34 FT	28 mm	34 mm	3 Nm	1186229	Pièce	100 Pièce
BS-H1-K-40 FT	34 mm	40 mm	3 Nm	1186236	Pièce	100 Pièce
BS-H1-K-46 FT	40 mm	46 mm	5 Nm	1186242	Pièce	100 Pièce
BS-H1-K-52 FT	46 mm	52 mm	5 Nm	1186249	Pièce	100 Pièce
BS-H1-K-58 FT	52 mm	58 mm	5 Nm	1186256	Pièce	100 Pièce
BS-H1-K-64 FT	58 mm	64 mm	5 Nm	1186262	Pièce	100 Pièce
BS-H1-K-70 FT	64 mm	70 mm	5 Nm	1186269	Pièce	50 Pièce
BS-H1-K-76 FT	70 mm	76 mm	5 Nm	1186276	Pièce	25 Pièce
BS-H1-K-82 FT	76 mm	82 mm	5 Nm	1186282	Pièce	25 Pièce
BS-H1-K-90 FT	82 mm	90 mm	5 Nm	1186289	Pièce	25 Pièce
BS-H1-K-100 FT	90 mm	100 mm	5 Nm	1186297	Pièce	25 Pièce
