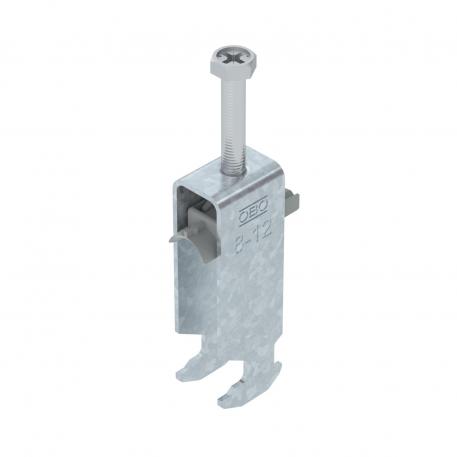

Bride de fixation 2056 pied H, triple, plaque de pression en matière plastique, FT
Réf. 1186204 | EAN 4012196846955
- Description du produit
-
Description du produit
Bride de fixation avec pied H, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal de 3 câbles individuels sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec contre-plaque non Avec patin de pression en plastique oui Dimension 08-12mm Épaisseur de tôle 1,5 mm Filetage M6 Longueur dimension extérieure 34 mm Matériau acier Matériau de la plaque Plastique Max. Couple de serrage 3 Nm Nombre de câbles/tubes 3 Ouverture 10 mm Plage de serrage D max. 12 mm Plage de serrage D min. 8 mm pour diamètre de tube max. 12 mm pour diamètre de tube min. 8 mm Pour rail avec largeur de fente (avec intervalle) max. 17 mm Pour rail avec largeur de fente (avec intervalle) min. 16 mm Qualité du matériau de la plaque Polypropylène Sans halogène oui Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Rail profilé Dimensions
Cote A 22,5 mm Cote B 17 mm Cote C 34 mm Cote L 47 mm Cote t 1,5 mm Dimension G (mm) M6 Dimension H 68 mm Hauteur 68 mm Largeur 17 mm Longueur 22,5 mm - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BS-H3-K-12 FT / 1186204 , 0.26MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité BS-H3-K-12 FT / 1186204 , 0.15MB , pdfREACH Déclaration de conformité BS-H3-K-12 FT / 1186204 , 0.12MB , pdfRoHS Déclaration de conformité BS-H3-K-12 FT / 1186204 , 0.12MB , pdfInstructions de montage Bügelschelle H-Fuß Kunststoff , 3.04MB , pdf
