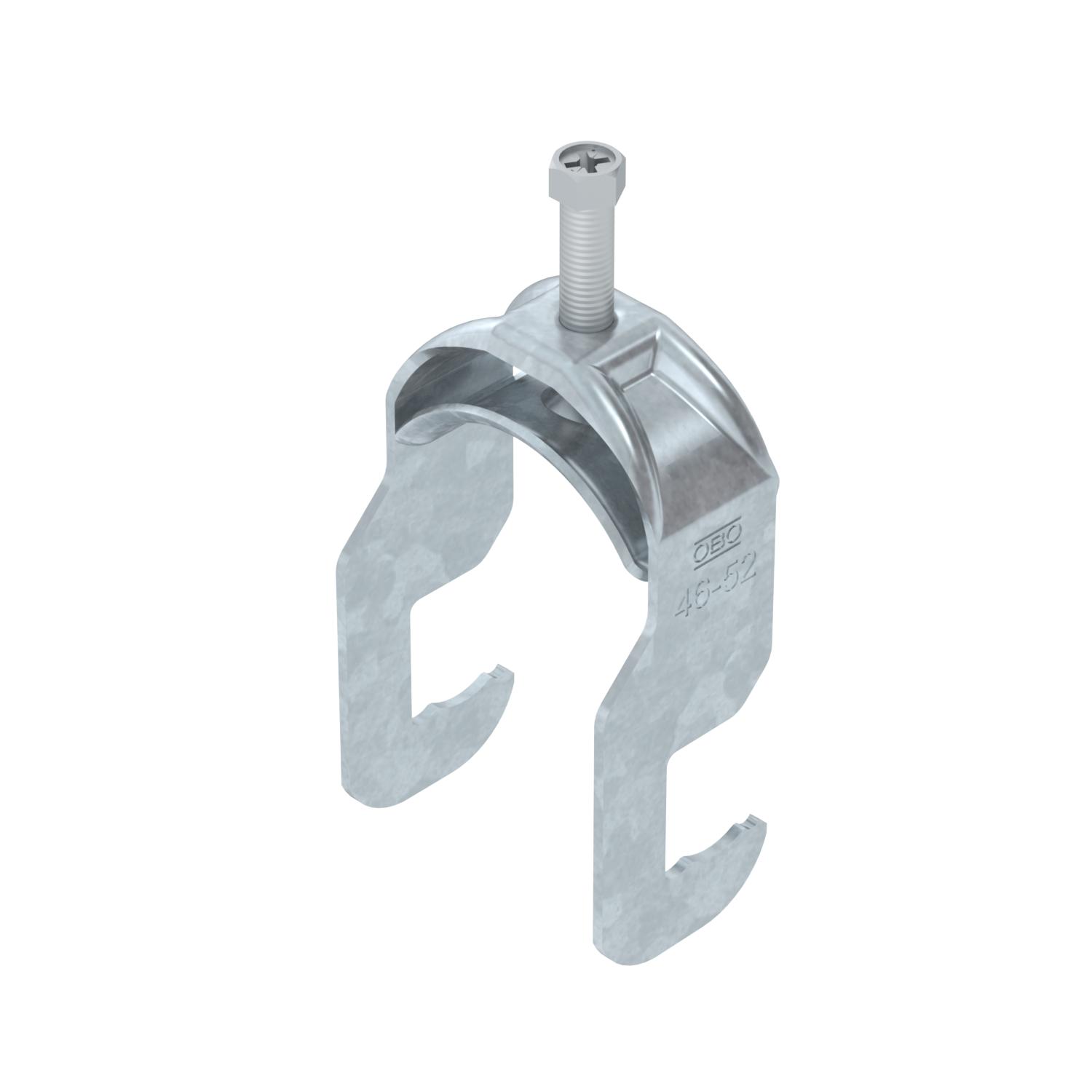

Bride de fixation 2056 pied RS, simple, plaque de pression en métal, FT
Réf. 1158369 | EAN 4012197366216
- Description du produit
-
Description du produitBride de fixation avec pied RS, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’un câble individuel sur des profilés ronds ou des tubes. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient pour tous les profilés métalliques ronds ou les tubes d’un diamètre max. de 22 mm. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec contre-plaque non Avec patin de pression en plastique non Avec patin de pression métallique oui Cote A 36 mm Cote B 57 mm Cote C 42 mm Cote L 43 mm Cote t 2 mm Dimension 46-52 Dimension E 14 mm Dimension G (mm) M8 Dimension H 97 mm Empreinte CO2 (GWP) du berceau à la porte 0,4231 kg CO2e / 1 Pièce Épaisseur de tôle 2 mm Filetage M8 Hauteur 97 mm Largeur 57 mm Longueur 36 mm Longueur dimension extérieure 42 mm Matériau acier Matériau de la plaque Acier Max. Couple de serrage 5 Nm Nombre de câbles/tubes 1 Ouverture 10 mm Plage de serrage D max. 52 mm Plage de serrage D min. 46 mm pour diamètre de tube max. 52 mm pour diamètre de tube min. 46 mm Sans halogène oui Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Profilé rond - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BS-RS1-M-52 FT / 1158369 , 0.20MB , pdfDéclaration de conformité UE BS-RS1-M-52 FT / 1158369 , 0.10MB , pdfDéclaration de conformité du Royaume-Uni BS-RS1-M-52 FT / 1158369 , 0.09MB , pdfREACH Déclaration de conformité BS-RS1-M-52 FT / 1158369 , 0.12MB , pdfRoHS Déclaration de conformité BS-RS1-M-52 FT / 1158369 , 0.13MB , pdfInstructions de montage Clamp clip RS foot, metal , 1.93MB , pdf
