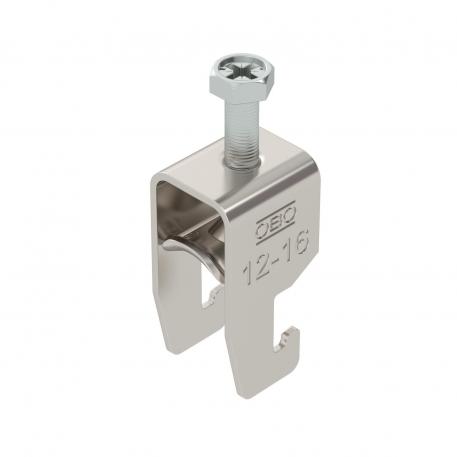

Bride de fixation 2056 pied U, simple, plaque de pression métallique, A2
Réf. 1188404 | EAN 4012197417314
- Description du produit
-
Description du produitBride de fixation avec pied U, plaque de pression métallique avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 18 – 22 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec patin de pression métallique oui Cote A 22,5 mm Cote B 20 mm Cote C 28 mm Cote L 34 mm Cote t 1,5 mm Dimension 12-16mm Dimension G (mm) M6 Dimension H 44 mm Empreinte CO2 (GWP) du berceau à la porte 0,2108 kg CO2e / 1 Pièce Épaisseur de tôle 1,5 mm Filetage M6 Hauteur 44 mm Largeur 20 mm Longueur 22,5 mm Longueur dimension extérieure 28 mm Matériau acier inoxydable 1.4301 Max. Couple de serrage 3 Nm Nombre de câbles/tubes 1 Ouverture 10 mm Plage de serrage D max. 16 mm Plage de serrage D min. 12 mm pour diamètre de tube max. 16 mm pour diamètre de tube min. 12 mm Pour rail avec largeur de fente (avec intervalle) max. 22 mm Pour rail avec largeur de fente (avec intervalle) min. 18 mm Sans halogène oui Supplément matériau acier inoxydable Supplément surface non traité Surface nu, traité Type de montage Rail profilé - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BS-U1-M-16 A2 / 1188404 , 0.23MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité UE BS-U1-M-16 A2 / 1188404 , 0.13MB , pdfDéclaration de conformité du Royaume-Uni BS-U1-M-16 A2 / 1188404 , 0.09MB , pdfInstructions de montage Clamp clip U foot, metal , 2.86MB , pdf
