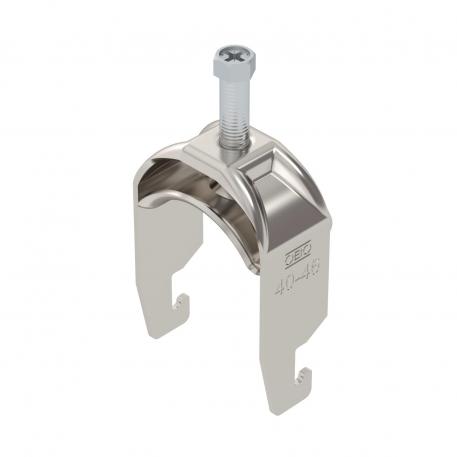

Bride de fixation 2056 pied U, triple, plaque de pression en métal, A4 40 | 46 | 5

Bride de fixation 2056 pied U, triple, plaque de pression en métal, A4

Réf. 1186642 | EAN 4012196850532

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

Max. Couple de serrage

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Bride de fixation avec pied U, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 18 – 22 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque	non
Avec patin de pression métallique	oui
Dimension	40-46mm
Épaisseur de tôle	2 mm
Filetage	M8
Longueur dimension extérieure	33 mm
Matériau	Acier, inoxydable 1.4571
Matériau de la plaque	acier inoxydable
Max. Couple de serrage	5 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm

Plage de serrage D max.	46 mm
Plage de serrage D min.	40 mm
pour diamètre de tube max.	46 mm
pour diamètre de tube min.	40 mm
Pour rail avec largeur de fente (avec intervalle) max.	22 mm
Pour rail avec largeur de fente (avec intervalle) min.	18 mm
Sans halogène	oui
Supplément matériau	acier inoxydable
Supplément surface	non traité
Surface	nu, traité
Type de montage	Rail profilé

Dimensions

Cote A	25 mm
Cote B	51 mm
Cote C	33 mm
Cote L	43 mm
Cote t	2 mm

Dimension G (mm)	M8
Dimension H	76 mm
Hauteur	76 mm
Largeur	51 mm
Longueur	25 mm

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	Max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente
BS-U1-M-12 A4	8 mm	12 mm	3 Nm	1186602	Pièce	100 Pièce
BS-U1-M-16 A4	12 mm	16 mm	3 Nm	1186609	Pièce	100 Pièce
BS-U1-M-22 A4	16 mm	22 mm	3 Nm	1186616	Pièce	100 Pièce
BS-U1-M-28 A4	22 mm	28 mm	3 Nm	1186622	Pièce	100 Pièce
BS-U1-M-34 A4	28 mm	34 mm	3 Nm	1186629	Pièce	100 Pièce
BS-U1-M-40 A4	34 mm	40 mm	3 Nm	1186636	Pièce	100 Pièce
BS-U1-M-46 A4	40 mm	46 mm	5 Nm	1186642	Pièce	100 Pièce
BS-U1-M-52 A4	46 mm	52 mm	5 Nm	1186649	Pièce	100 Pièce
BS-U1-M-58 A4	52 mm	58 mm	5 Nm	1186656	Pièce	100 Pièce
BS-U1-M-64 A4	58 mm	64 mm	5 Nm	1186662	Pièce	100 Pièce
BS-U1-M-70 A4	64 mm	70 mm	5 Nm	1186669	Pièce	50 Pièce
BS-U1-M-76 A4	70 mm	76 mm	5 Nm	1186676	Pièce	25 Pièce
