Bride de fixation, embase en U, raccordement à 3 fils conducteurs
Réf. 1174509 | EAN 4012195451211
- Description du produit
-

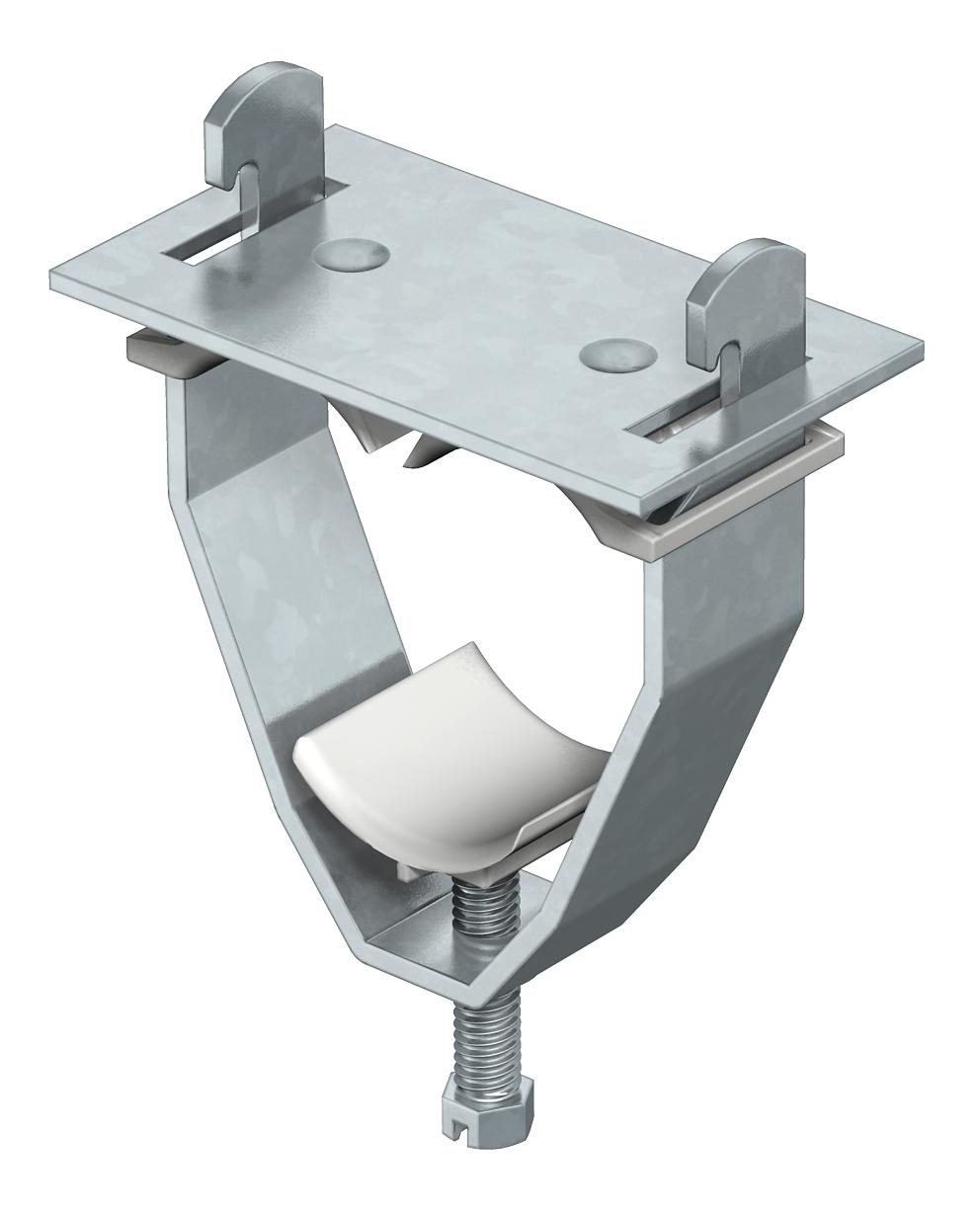

Description du produitCorps du collier, vis et contre-plaque en acier galvanisé à chaud par trempage, patin de pression et contre-plaque en polypropylène, sans halogène, gris clair RAL 7035.
Livré complet avec patin de pression et contre-plaques.
Les brides de fixation à étrier 2056/U-E permettent de réaliser une pose adaptée au système de câbles unifilaires dans des réseaux triphasés. Les champs magnétiques s'annulant mutuellement avec cette méthode de pose, il n'existe aucun risque d'échauffement et il est possible d'utiliser des colliers en acier.
2056/U-E convient à tous les rails profilés d'une ouverture de 18 ou 22 mm.
-
- Caractéristiques techniques
-
Caractéristiques techniques

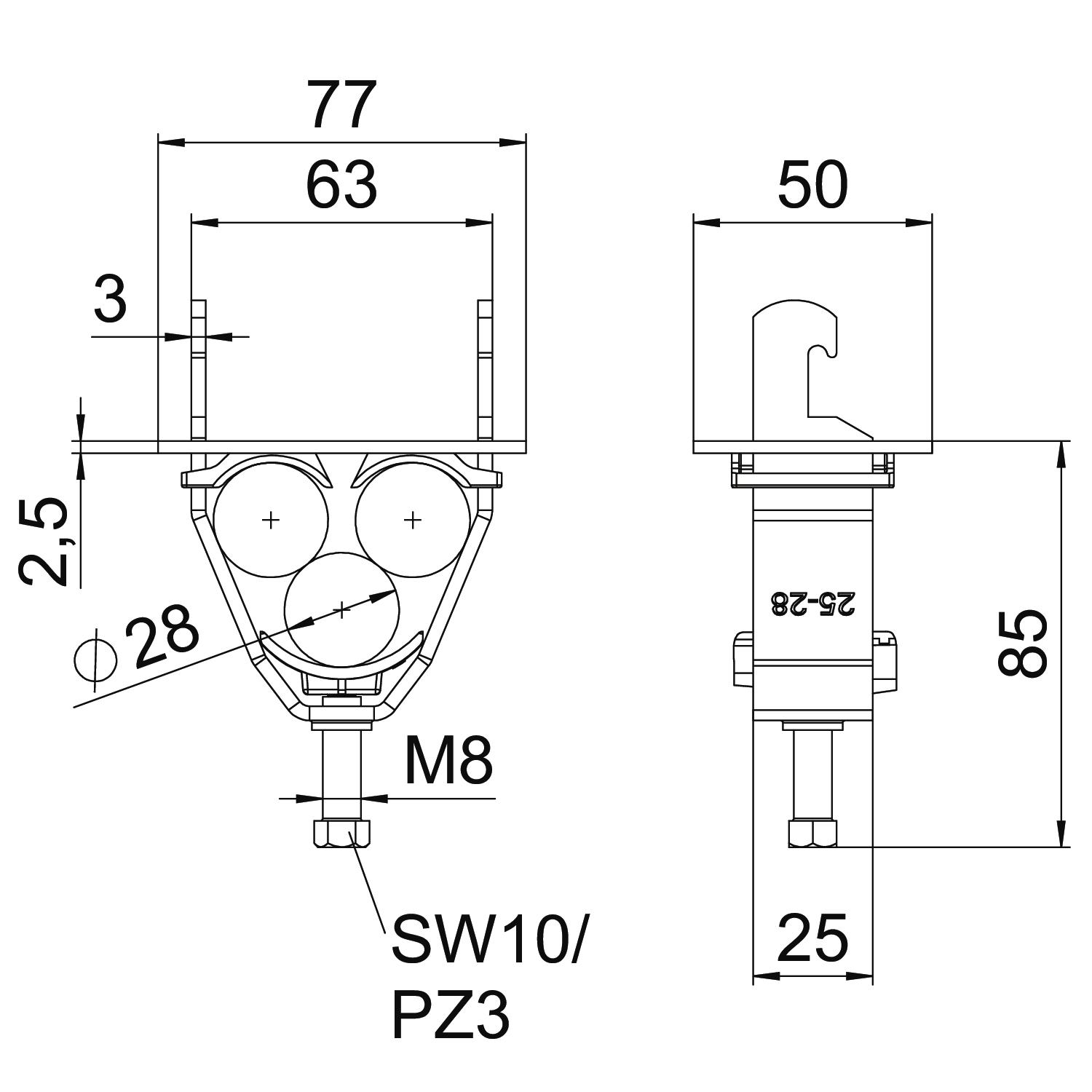

Avec contre-plaque Oui Avec patin de pression en plastique oui Avec patin de pression métallique non Cote A 77 mm Cote B 63 mm Diamètre des câbles max. 28 mm Diamètre des câbles min. 25 mm Dimension 25-28mm Dimension H 101 mm Empreinte CO2 (GWP) du berceau à la porte 0,5142 kg CO2e / 1 Pièce Matériau acier Matériau de la contre-plaque Plastique Matériau de la plaque Plastique Max. Couple de serrage 5 Nm Nombre de câbles/tubes 3 Plage de serrage D max. 28 mm Plage de serrage D min. 25 mm Pour rail avec largeur de fente (avec intervalle) max. 22 mm Pour rail avec largeur de fente (avec intervalle) min. 18 mm Qualité du matériau de la plaque Polypropylène Résistant aux chocs non Sans halogène oui Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Rail profilé - Tous les types
