Attention : Cet article n'est plus actif.
Vous pouvez trouver l’article actuel ici : 1187621 / Bride de fixation 2056 pied F, double, plaque de pression en matière plastique, FT

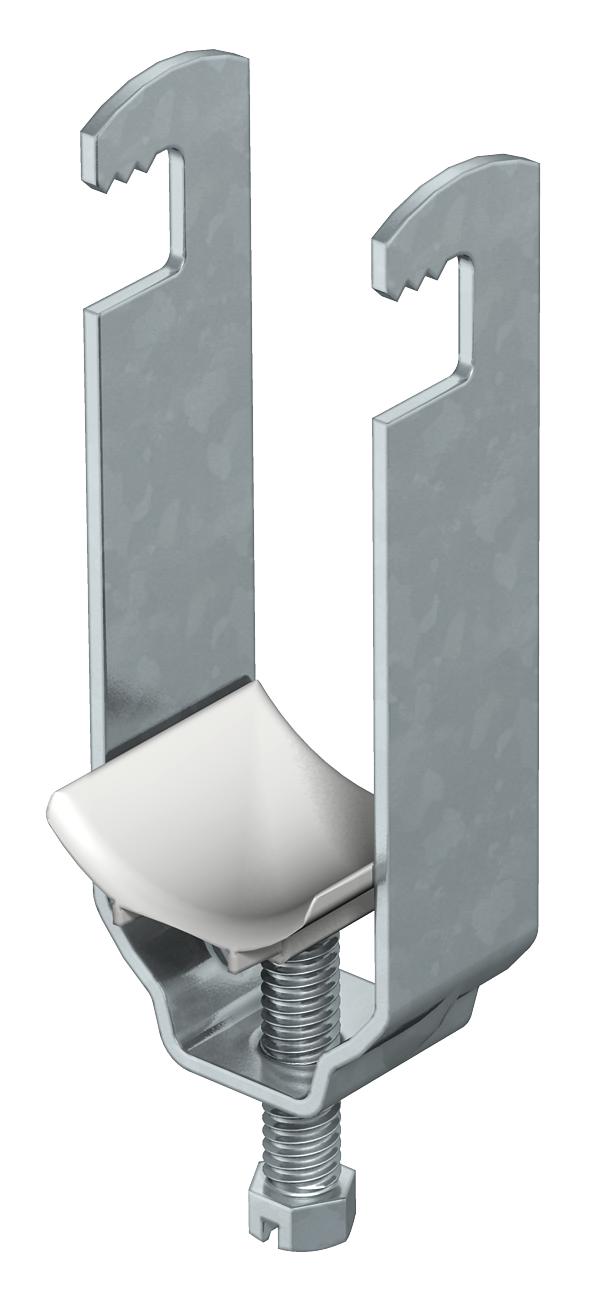

Bride de fixation rapide, plaque de pression double en matière plastique
Réf. 1170287 | EAN 4012195071716
- Description du produit
-
Description du produitCompatible avec les aciers plats, à cornière et en U d'une épaisseur de matériau de 4 à 12 mm.
Pince et vis en acier galvanisé à chaud.
Plaque de pression en polypropylène, sans halogène, couleur gris clair RAL 7035.
Modèle avec écrou à souder et/ou contre-écrou destiné à une utilisation dans des conditions difficiles et nécessitant et résistance aux secousses sur demande!
-
- Caractéristiques techniques
-
Caractéristiques techniques

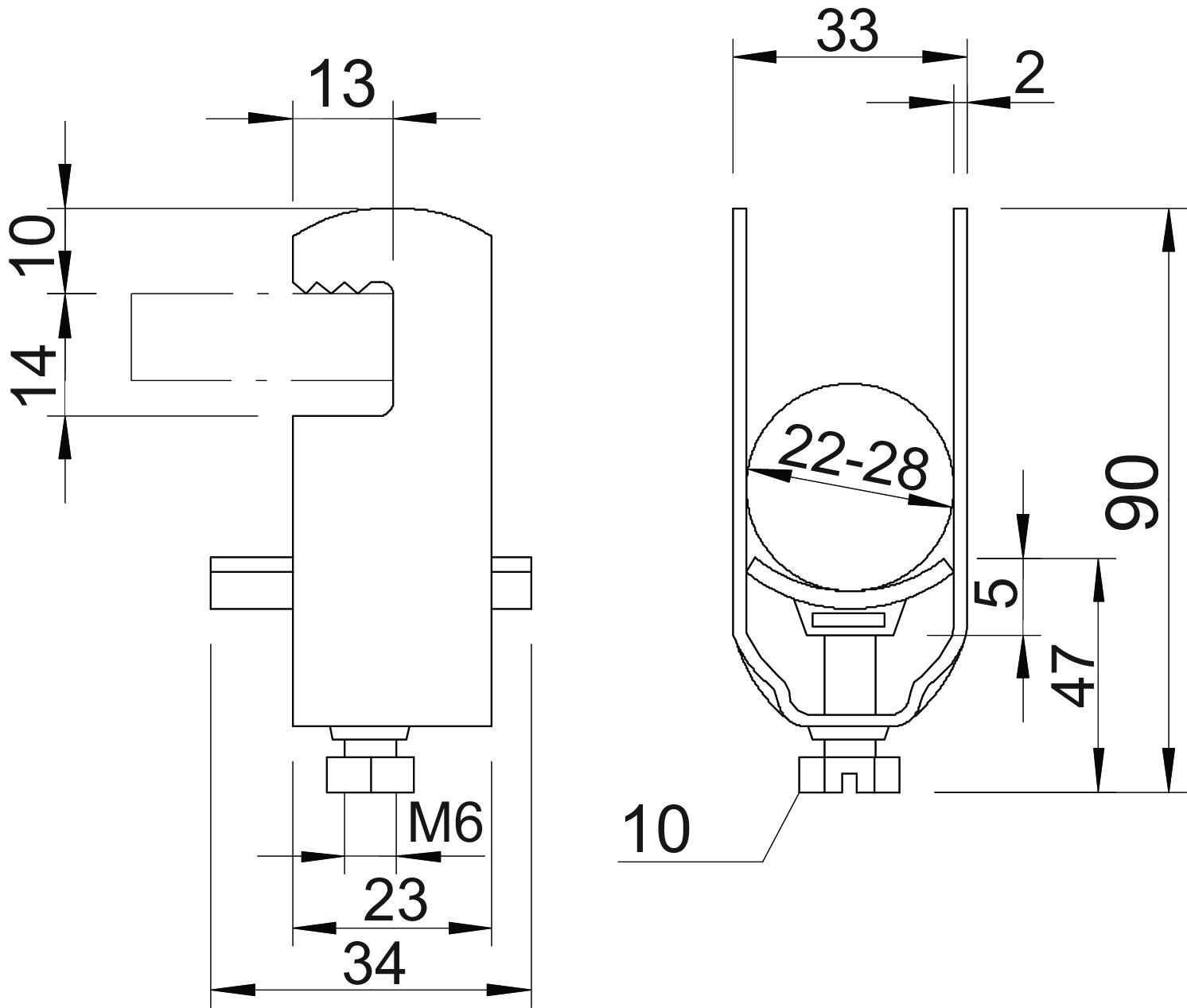

Avec contre-plaque non Avec patin de pression en plastique oui Avec patin de pression métallique non Cote A 23 mm Cote B 33 mm Cote C 34 mm Cote L 38 mm Cote t 2 mm Cote x 5 mm Dimension 22-28mm Dimension E 13 mm Dimension G (mm) M6 Dimension H 90 mm Empreinte CO2 (GWP) du berceau à la porte 0,2071 kg CO₂e / 1 Pièce Matériau acier Matériau de la plaque Plastique Max. Couple de serrage 3 Nm Nombre de câbles/tubes 2 Plage de serrage D max. 28 mm Plage de serrage D min. 22 mm pour 1 câble H 60 mm pour 1 câble L 25 pour 2 câbles H 90 mm pour 2 câbles L 38 mm pour 3 câbles H 120 mm pour 3 câbles L 38 mm pour diamètre de tube max. 25 mm pour diamètre de tube min. 25 mm Qualité du matériau de la plaque Polypropylène Résistant aux chocs non Sans halogène oui Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Profilé plat - Tous les types
- Téléchargements
-
Fiche technique 2056F 2 28 FT / 1170287 , 0.22MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité UE 2056F 2 28 FT / 1170287 , 0.13MB , pdfREACH Déclaration de conformité 2056F 2 28 FT / 1170287 , 0.12MB , pdfRoHS Déclaration de conformité 2056F 2 28 FT / 1170287 , 0.12MB , pdf
