Attention : Cet article n'est plus actif.
Vous pouvez trouver l’article actuel ici : 1187926 / Bride de fixation 2056 pied W, simple, plaque de pression en matière plastique, Al
Bride de fixation rapide, plaque de pression simple en matière plastique, ALU
Réf. 1184040 | EAN 4012195437895
- Description du produit
-
Description du produitConvient également pour les cornières de 40 mm ; colliers de serrage et vis en aluminium ALMg3, plaque de pression en polypropylène, sans halogène, gris clair RAL 7035.
Les brides de fixation rapide 2056/W ALU sont adaptées, dans leur variante pour 1 câble d‘après la norme VDE 0298-1, à la pose unique de câbles unifilaires dans des réseaux triphasés, puisqu‘il n‘existe pas de circuit magnétique fermé dans ce cas. Il faut cependant prendre en compte de la faible résistance mécanique des brides en aluminium en cas de court-circuit, en d'autres termes: la distance entre les brides doit être plus étroit que possible dans le sens longitudinal, éspacement latéral entre les câbles doit être suffisant.
-
- Caractéristiques techniques
-
Caractéristiques techniques

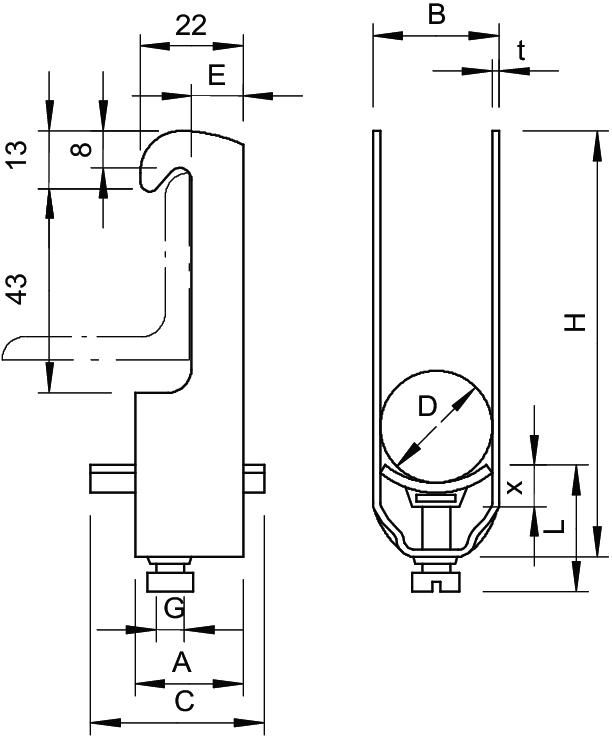

Avec contre-plaque non Avec patin de pression en plastique oui Avec patin de pression métallique non Cote A 23 mm Cote B 39 mm Cote C 34 mm Cote L 31,5 mm Cote t 2 mm Cote x 5,5 mm Dimension 28-34mm Dimension E 11 mm Dimension G (mm) M8 Dimension H 99 mm Empreinte CO2 (GWP) du berceau à la porte 0,4394 kg CO₂e / 1 Pièce Matériau aluminium Matériau de la plaque Plastique Max. Couple de serrage 2 Nm Nombre de câbles/tubes 1 Plage de serrage D max. 34 mm Plage de serrage D min. 28 mm pour 1 câble H 99 mm pour 1 câble L 31,5 pour diamètre de tube max. 32 mm pour diamètre de tube min. 32 mm Qualité du matériau de la plaque Polypropylène Résistant aux chocs non Sans halogène oui Supplément matériau aluminium Supplément surface non traité Type de montage Cornière lourde - Tous les types
- Téléchargements
-
Fiche technique 2056W 34 ALU / 1184040 , 0.50MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité UE 2056W 34 ALU / 1184040 , 0.13MB , pdfREACH Déclaration de conformité 2056W 34 ALU / 1184040 , 0.12MB , pdfRoHS Déclaration de conformité 2056W 34 ALU / 1184040 , 0.12MB , pdf
