Bride de fixation rapide, plaque de pression simple en matière plastique, ALU
Réf. 1183257 | EAN 4012195077596
- Description du produit
-
Description du produitCompatible avec tous les rails profilés en C d'une ouverture de 16 à 17 mm ;
collier et vis en aluminium ALMg 3,
Patin de pression en polypropylène, sans halogène, couleur gris clair RAL 7035.
(Plaques de pression en métal sur demande).
Les brides de fixation rapide 2056/ALU sont adaptées, dans leur exécution pour 1 câble d‘après la norme VDE 0298-1, à la pose unique de câbles unifilaires dans des réseaux triphasés, puisqu‘il n‘existe pas de circuit magnétique fermé dans ce cas. Il faut cependant prendre en compte de la faible résistance mécanique des brides en aluminium en cas de court-circuit, en d'autres termes: la distance entre les brides doit être plus étroit que possible dans le sens longitudinal, éspacement latéral entre les câbles doit être suffisant.
-
- Caractéristiques techniques
-
Caractéristiques techniques

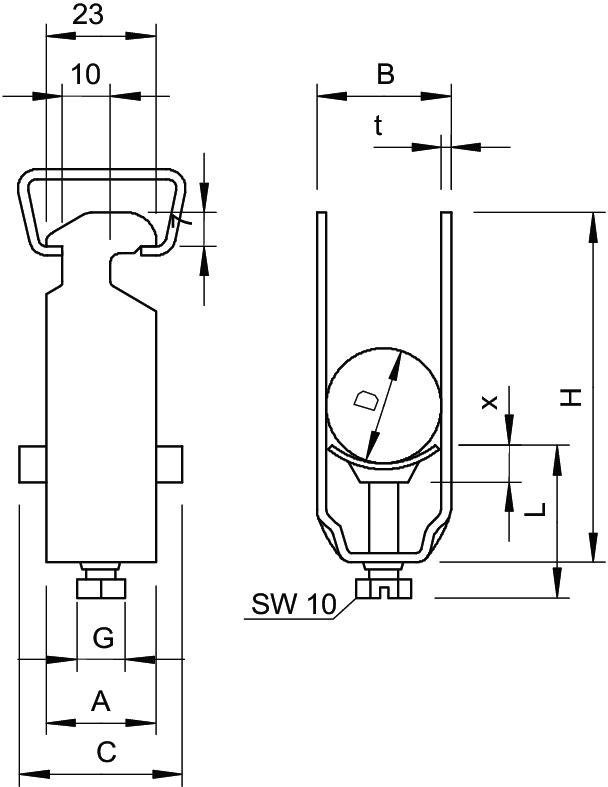

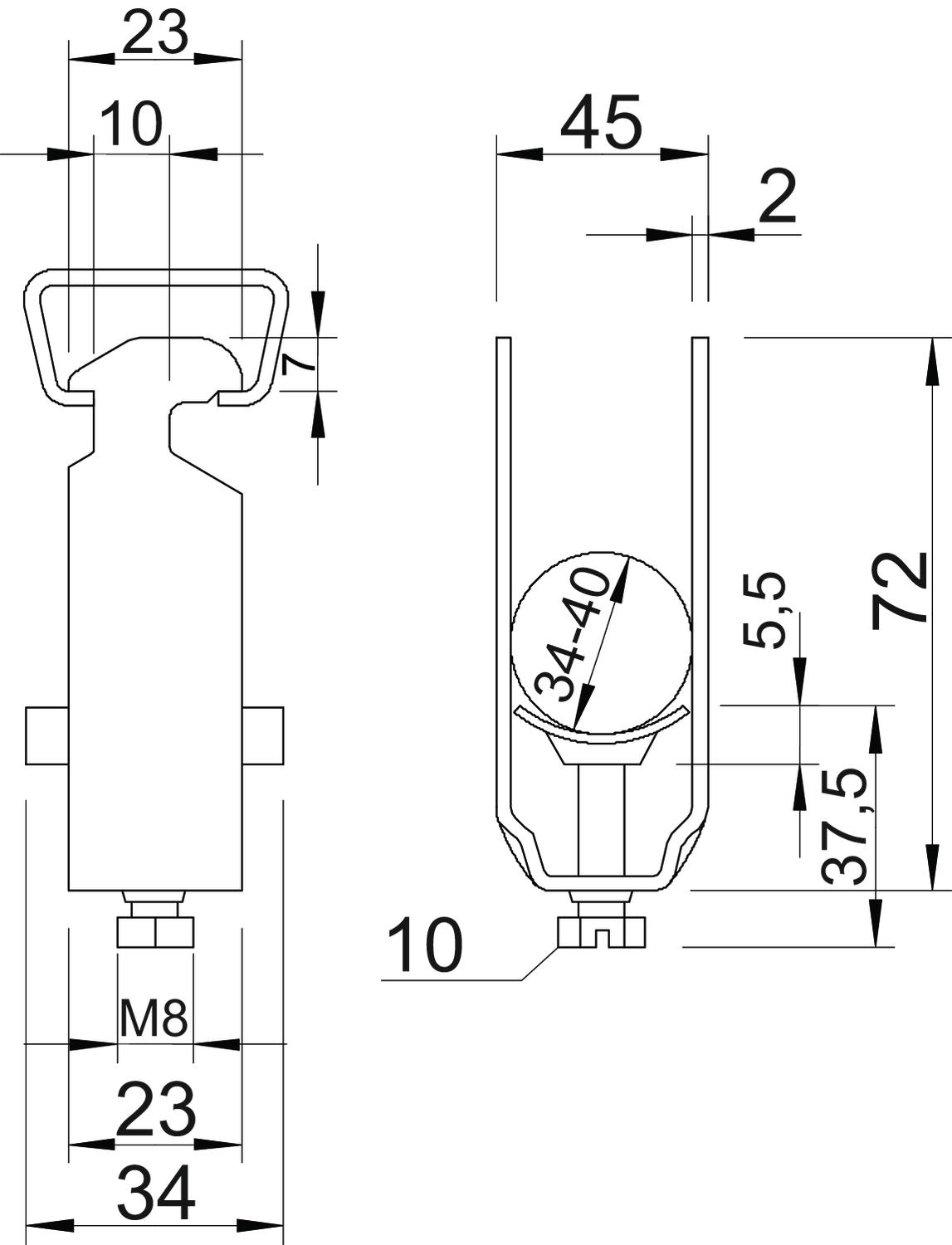

Avec contre-plaque non Avec patin de pression en plastique oui Avec patin de pression métallique non Cote A 23 mm Cote B 45 mm Cote C 34 mm Cote L 37,5 mm Cote t 2 mm Cote x 5,5 mm Dimension 34-40mm Dimension G (mm) M8 Dimension H 72 mm Empreinte CO2 (GWP) du berceau à la porte 0,3738 kg CO₂e / 1 Pièce Matériau aluminium Matériau de la plaque Plastique Max. Couple de serrage 2 Nm Nombre de câbles/tubes 1 Plage de serrage D max. 40 mm Plage de serrage D min. 34 mm Pour rail avec largeur de fente (avec intervalle) max. 17 mm Pour rail avec largeur de fente (avec intervalle) min. 16 mm Qualité du matériau de la plaque Polypropylène Résistant aux chocs non Sans halogène oui Supplément matériau aluminium Supplément surface non traité Type de montage Rail profilé - Tous les types
