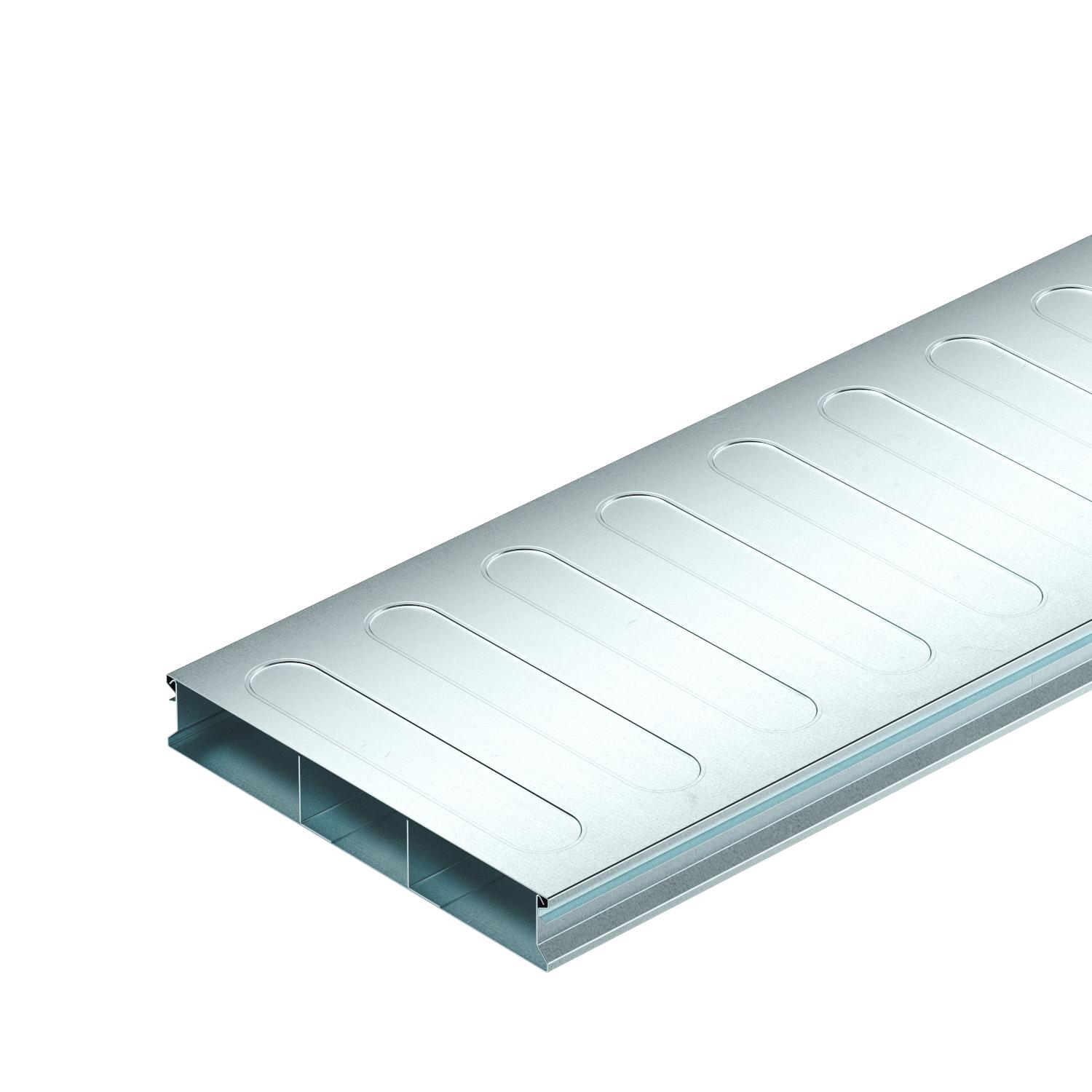

Canal noyé à 3 compartiments, hauteur de goulotte de 38 mm
Réf. 7400279 | EAN 4012197352066
- Description du produit
-
Description du produitConduit d'installation sous sol pour la pose de câbles sous la chape.
Les parois latérales profilées offrent une fonction de verrouillage pour verrouiller le couvercle de goulotte sur le socle de goulotte. Les nervures de renfort dans le couvercle de goulotte servent à la stabilisation.
-
- Caractéristiques techniques
-
Caractéristiques techniques

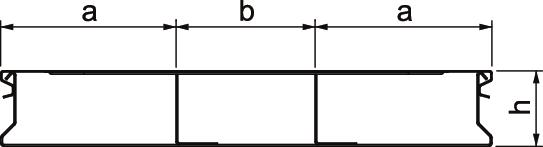

Charge verticale, grande surface jusqu'à 1 500 N Cote a 90 mm Cote b 70 mm couvercle amovible oui Découplable non Dimension 2000x250x38 Dimension h 38 mm Domaine d'application noyés dans la chape Empreinte CO2 (GWP) du berceau à la porte 9,351 kg CO2e / 1 Mètre Hauteur 38 mm Hauteur de goulotte min. 38 mm Largeur 250 mm Largeur de goulotte min. 250 mm Longueur 2000 mm Matériau acier nombre de séparateurs fixes 2 Nombre de voies 3 St. Section de traction a 2962 mm² Section de traction b 2498 mm² Section utile 8422 mm² Surface galvanisé sendzimir tôle de fond oui - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente

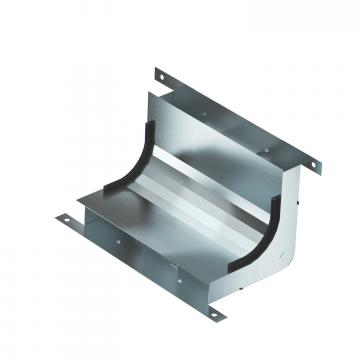

Coude vertical, à 3 compartiments, hauteur 38 mm
KV3 25038-2 7400650 1 Pièce
Éclisse de raccordement, hauteur 28 mm
VL 250-2 7400992 1 Pièce - Téléchargements
-
