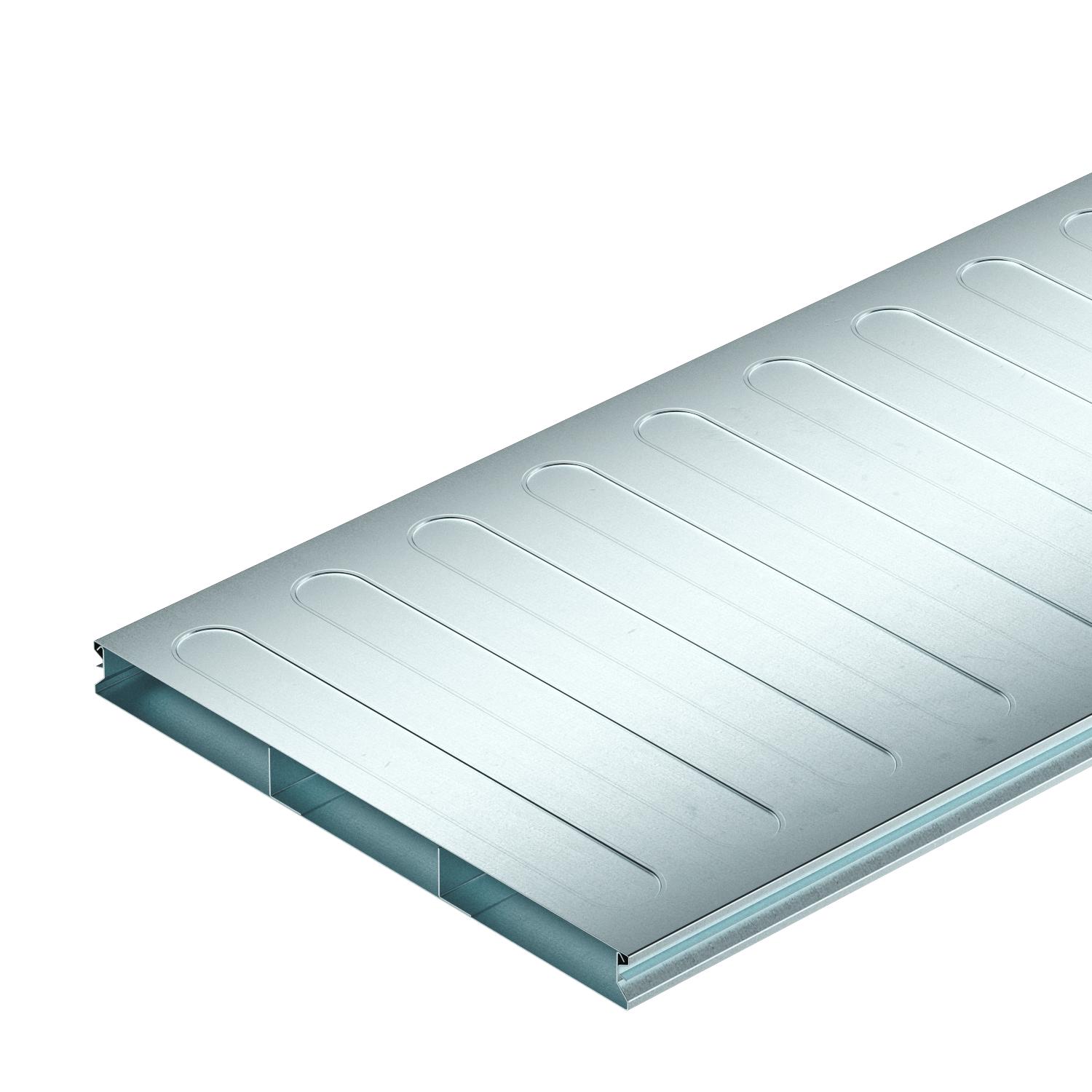

Canal noyé à 3 compartiments, hauteur du canal 28 mm
Réf. 7400287 | EAN 4012197352127
- Description du produit
-
Description du produitConduit d'installation sous sol pour la pose de câbles sous la chape.
Les parois latérales profilées offrent une fonction de verrouillage pour verrouiller le couvercle de goulotte sur le socle de goulotte. Les nervures de renfort dans le couvercle de goulotte servent à la stabilisation.
-
- Caractéristiques techniques
-
Caractéristiques techniques

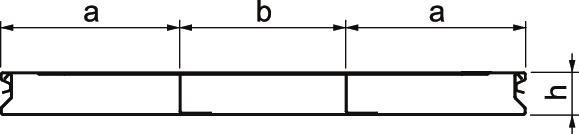

Charge verticale, grande surface jusqu'à 1 500 N Cote a 120 mm Cote b 110 mm couvercle amovible oui Découplable non Dimension 2000x350x28 Dimension h 28 mm Domaine d'application noyés dans la chape Empreinte CO2 (GWP) du berceau à la porte 11,244 kg CO2e / 1 Mètre Hauteur 28 mm Hauteur de goulotte min. 28 mm Largeur 350 mm Largeur de goulotte min. 350 mm Longueur 2000 mm Matériau acier nombre de séparateurs fixes 2 Nombre de voies 3 St. Section de traction a 2944 mm² Section de traction b 2834 mm² Section utile 8722 mm² Surface galvanisé sendzimir tôle de fond oui - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Coude vertical, à 3 compartiments, hauteur 28mm
KV3 35028-2 7400657 1 Pièce Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Éclisse de raccordement, hauteur 28 mm
VL 350-2 7400996 1 Pièce - Téléchargements
-
Fiche technique S3 35028-2 / 7400287 , 0.17MB , pdfDéclaration de conformité UE S3 35028-2 / 7400287 , 0.10MB , pdfREACH Déclaration de conformité S3 35028-2 / 7400287 , 0.12MB , pdfRoHS Déclaration de conformité S3 35028-2 / 7400287 , 0.13MB , pdfInstructions de montage Système de conduit sous chape EÜK , 19.88MB , pdfInstructions de montage EÜK screed-covered duct system generation 3 , 76.05MB , pdf
