Cassette réglable en hauteur avec sortie de cordon, RKSNUZD3, acier inoxydable | 105 | 20 | 90 | 9

Cassette réglable en hauteur avec sortie de cordon, RKSNUZD3, acier inoxydable

Réf. 7409238 | EAN 4012195867302

Réf. / Type

Hauteur de plancher min.

Épaisseur du revêtement de sol

Dimension h

Dimension nominale pour boîtier d'appareillages	9

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Cassette réglable en hauteur et découplée par rapport au plancher de taille nominale 9, avec sortie de cordon, pour le montage d'appareillages d'installation dans des planchers nettoyés à sec, pour le montage dans des boîtes de tirage UZD250-3 ou UZD350-3, en association avec une plaque d'adaptation DUG../9 ou dans des boîtes de tirage UGD250-3/9 ou UGD350-3/9. Le montage s'effectue à l'aide d'équerres de nivellement (à commander séparément) dans le profilé d'encadrement en aluminium des boîtes de tirage.
Cassette réglable en hauteur avec sortie de cordon, 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universels UT3 pour 9 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 12 appareils Modul 45.
Cassette réglable en hauteur et découplée par rapport au plancher de taille nominale 9, avec sortie de cordon, pour le montage d’appareillages dans des planchers nettoyés à sec en intérieur, pour le montage dans des boîtes sous plancher UZD250 ou UZD350, en association avec un couvercle de montage DUG../9. Le montage s'effectue à l'aide d'équerres de nivellement (à commander séparément) dans le profilé d'encadrement en aluminium des boîtes de tirage.
Cassette réglable en hauteur, à 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5.

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 3 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
Convient pour montage dans des faux-planchers	oui
Convient pour montage dans des sols creux	oui
Découplable	oui
Dimension	243x243mm
Dimension h	90 mm
Dimension nominale pour boîtier d'appareillages	9
Empreinte CO2 (GWP) du berceau à la porte	20,2457 kg CO2e / 1 Pièce
Entretien du sol	sécher
Épaisseur du revêtement de sol	20 mm
Hauteur	90 mm
Hauteur de plancher min.	105 mm
Homologations	VDE
Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP40

Indice de protection code IK	IK10
Largeur	243 mm
Largeur dimension d'installation	244 mm
Longueur	243 mm
Longueur dimension d'installation	244 mm
Matériau	acier inoxydable 1.4301
Modèle	carré
Modèle pour charges lourdes	non
Modèle Sortie de câble	Sortie de cordon pivotante
Nombre d'appareillages montables	12
Nombre de paniers support appareillage	3
Nombre des sorties de câble	1
Norme	EN 50085-2-2
Profondeur de montage	105 mm
Support d'appareillage pour le logement de paniers support appareillage	oui
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Hauteur de plancher min.	Épaisseur du revêtement de sol	Dimension h	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKSN2 UZD3 9VS20	105 mm	20 mm	90 mm	9	7409238	Pièce	1 Pièce
RKSN2 UZD3 9VS25	110 mm	25 mm	95 mm	9	7409240	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente

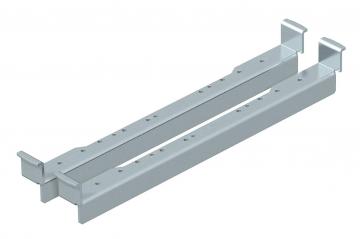

Équerre de nivellement pour le montage en UGD350-3 pour une cassette carrée	NW 350-3 QK	7410544	Pièce	1 Pièce
Élément de coffrage terrazzo pour cassettes réglables en hauteur de taille nominale 9	SK RK9	7404372	Pièce	1 Pièce

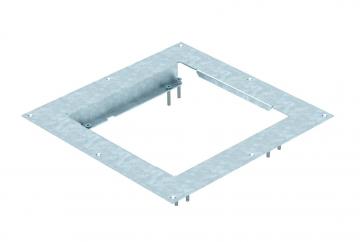

Couvercle de montage pour l'installation de cassettes nivelables de taille nominale 9 dans les sols du système.	DUG RK UAN 9	7428547	Pièce	1 Pièce
Couvercle de montage 350 taille nominale 9	DUG 350-3 9	7400513	Pièce	1 Pièce
Support universel UT4, Modul 45®, longueur du système 208 mm	UT4 45 4	7408727	Pièce	1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 208	MTU 3	7407840	Pièce	1 Pièce
