Cassette réglable en hauteur pour charges lourdes, pleine, RKNSL, taille nominale 9, acier inoxydable 105 | 150 | 16 | 105 | 9 | IP55

Cassette réglable en hauteur pour charges lourdes, pleine, RKNSL, taille nominale 9, acier inoxydable

Réf. 7408932 | EAN 4012197278274

Réf. / Type

Hauteur de plancher min.

Hauteur de plancher max.

Épaisseur du revêtement de sol

Dimension h

Dimension nominale pour boîtier d'appareillages	9

Indice de protection (IP) hors utilisation	IP55

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Cassette carrée pleine pour charges lourdes de taille nominale 9 pour la réalisation d'une trappe d'inspection dans les systèmes de conduits, les faux-planchers et les planchers creux, dans des planchers nettoyés à l'eau ou à sec. Classe de charge 1 jusqu'à 10 kN. Trois solutions vous sont proposées pour l'ouverture du boîtier : ouverture par douille filetée type GH en association avec la clef WZ 1022, l'aimant WZ 1028, ou bien la ventouse WZ1029.
Cassette pour charges lourdes réglable en hauteur en tant que cassette factice avec une classe de charge 1 à 10 kN, à 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universels UT3 pour 9 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 12 appareils Modul 45.

Caractéristiques techniques

Caractéristiques techniques

Classe pour charges lourdes	10 kN (OBO SL1)
Convient pour montage dans des faux-planchers	oui
Convient pour montage dans des sols creux	oui
Découpe de sol/Ouverture de montage	244x244
Découplable	non
Dimension	243x243x100
Dimension h	105 mm
Dimension nominale pour boîtier d'appareillages	9
Empreinte CO2 (GWP) du berceau à la porte	23,0247 kg CO2e / 1 Pièce
Entretien du sol	humide
Épaisseur du revêtement de sol	16 mm
Hauteur	105 mm
Hauteur de plancher max.	150 mm
Hauteur de plancher min.	105 mm
Homologations	VDE
Indice de protection (IP) en utilisation	IP00
Indice de protection (IP) hors utilisation	IP55

Indice de protection code IK	IK10
Largeur	243 mm
Largeur dimension d'installation	244 mm
Longueur	243 mm
Longueur dimension d'installation	244 mm
Matériau	Acier inoxydable
Modèle	carré
Modèle pour charges lourdes	oui
Modèle Sortie de câble	Aucune sortie de câble
Nombre de supports universels	3 x UT4
Norme	EN 50085-2-2
Plage de réglage max.	150 mm
Plage de réglage min.	105 mm
Profondeur de montage	105 mm
Support d'appareillage pour le logement de paniers support appareillage	non
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Hauteur de plancher min.	Hauteur de plancher max.	Épaisseur du revêtement de sol	Dimension h	Dimension nominale pour boîtier d'appareillages	Indice de protection (IP) hors utilisation	Réf.	Quantité	Plus petite unité de vente
RKN3 9 V SL1 16	105 mm	150 mm	16 mm	105 mm	9	IP55	7408932	Pièce	1 Pièce
RKN3 9 V SL1 21	110 mm	155 mm	21 mm	110 mm	9	IP55	7408934	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Unité de nivellement RKNEV2	RK NEV2 110	7405815	Emb.	1 Emb.
Joint rond pour cassettes rondes réglables en hauteur R4, R7 et R9	SRS 4	7405798	Pièce	4 Pièce

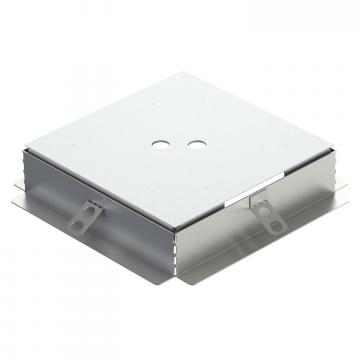

Élément de coffrage terrazzo pour cassettes réglables en hauteur de taille nominale 9	SK RK9	7404372	Pièce	1 Pièce

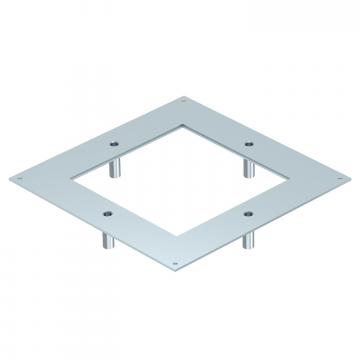

Couvercle de montage charges lourdes pour UZD 350-3, taille nominale 9	DUG 350-3 9SL	7401410	Pièce	1 Pièce
