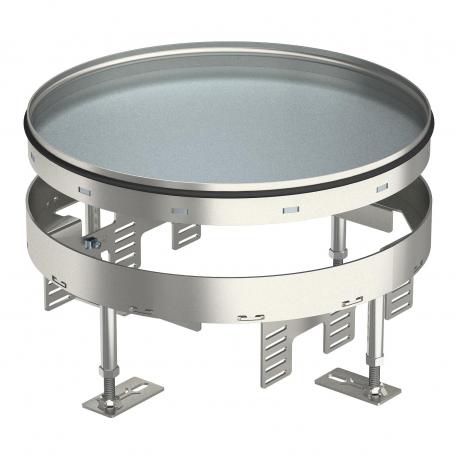

Cassette réglable en hauteur pour charges lourdes, pleine, RKRSL, taille nominale R9, acier inoxydable 109 | 159 | 25 | 109 | R9

Cassette réglable en hauteur pour charges lourdes, pleine, RKRSL, taille nominale R9, acier inoxydable

Réf. 7409114 | EAN 4012195868385

Réf. / Type

Hauteur de plancher min.

Hauteur de plancher max.

Épaisseur du revêtement de sol

Dimension h

Dimension nominale pour boîtier d'appareillages	R9

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Cassette ronde pleine pour charges lourdes de taille nominale R9 pour la réalisation d'une trappe d'inspection dans les systèmes de goulottes, les faux-planchers et les planchers creux, dans des planchers nettoyés à l'eau ou à sec. Classe de charge 2 jusqu'à 20 kN. Trois solutions vous sont proposées pour l'ouverture du boîtier : ouverture par douille filetée type GH en association avec la clef WZ 1022, l'aimant WZ 1028, ou bien la ventouse WZ1029.

Cassette réglable en hauteur pour charges lourdes, comme cassette pleine, avec une classe de charge de 2-20 kN, 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universels UT3 pour 9 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 12 appareils Modul 45.
Cassette ronde pour charges lourdes réglable en hauteur en tant que cassette pleine pour la réalisation d’une trappe d’inspection. Pour montage dans les systèmes de goulottes, les faux-planchers et les planchers creux, dans des planchers nettoyés à l’eau ou à sec en intérieur. Classe de charge 2 jusqu'à 20 kN.

Caractéristiques techniques

Caractéristiques techniques

Classe pour charges lourdes	20 kN (OBO SL2)
Convient pour montage dans des faux-planchers	oui
Convient pour montage dans des sols creux	oui
Découplable	non
Diamètre de montage	305
Dimension	Ø305mm
Dimension h	109 mm
Dimension nominale pour boîtier d'appareillages	R9
Empreinte CO2 (GWP) du berceau à la porte	23,8324 kg CO2e / 1 Pièce
Entretien du sol	humide
Épaisseur du revêtement de sol	25 mm
Hauteur de plancher max.	159 mm
Hauteur de plancher min.	109 mm

Indice de protection (IP) en utilisation	IP00
Indice de protection (IP) hors utilisation	IP44
Indice de protection code IK	IK10
Matériau	acier inoxydable 1.4301
Modèle	rond
Modèle pour charges lourdes	oui
Modèle Sortie de câble	Aucune sortie de câble
Plage de réglage max.	159 mm
Plage de réglage min.	109 mm
Profondeur de montage	109 mm
Support d'appareillage pour le logement de paniers support appareillage	oui
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Hauteur de plancher min.	Hauteur de plancher max.	Épaisseur du revêtement de sol	Dimension h	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKR2 9SL2 V2 20	105 mm	155 mm	20 mm	105 mm	R9	7409112	Pièce	1 Pièce
RKR2 9SL2 V2 25	109 mm	159 mm	25 mm	109 mm	R9	7409114	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Unité de nivellement RKNEV2	RK NEV2 110	7405815	Emb.	1 Emb.
Joint rond pour cassettes rondes réglables en hauteur R4, R7 et R9	SRS 4	7405798	Pièce	4 Pièce
Élément de coffrage terrazzo pour cassettes réglables en hauteur de taille nominale R9	SK RKR9	7404376	Pièce	1 Pièce
Couvercle de montage charges lourdes pour UZD 350-3, taille nominale R9	DUG 350-3 R9SL	7401416	Pièce	1 Pièce
