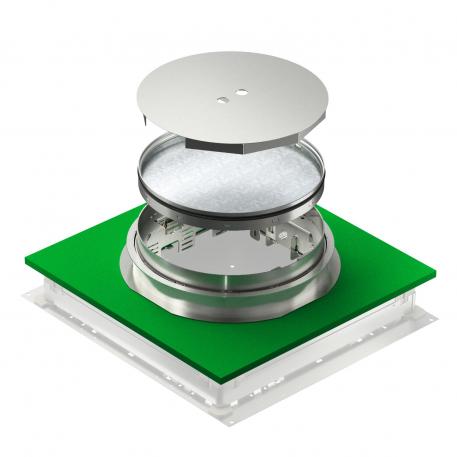

Cassette réglable en hauteur pour trappe d'inspection, RKNUZD3, acier inoxydable
Réf. 7409650 | EAN 4012197439415
- Description du produit
-
Description du produitCassette réglable en hauteur et découplée par rapport au plancher de type « plein » pour la réalisation d'une trappe d'inspection de taille nominale 9 dans des planchers nettoyés à sec ou à l'eau, pour le montage dans des boîtes de tirage UZD250-3 ou UZD350-3, en association avec une plaque d'adaptation DUG../9 ou dans des boîtes UGD250-3/9 ou UGD350-3/9. Le montage s'effectue à l'aide d'équerres de nivellement (à commander séparément) dans le profilé d'encadrement en aluminium des boîtes de tirage. Trois solutions vous sont proposées pour l'ouverture du boîtier : ouverture par douille filetée type GH en association avec la clef WZ 1022, l'aimant WZ 1028, ou bien la ventouse WZ1029.
Nivellierbare Kassette mit Blindddeckel. Im Lieferumfang enthalten sind ein Estrichschutzdeckel aus Aluminium (überschleifbar), ein passender Montagedeckel zur Fixierung des Kassetten-Schalkörpers und eine ISO-Schürze zur Entkopplung von der Unterflur-Anschlussdose.
-
- Caractéristiques techniques
-
Caractéristiques techniques

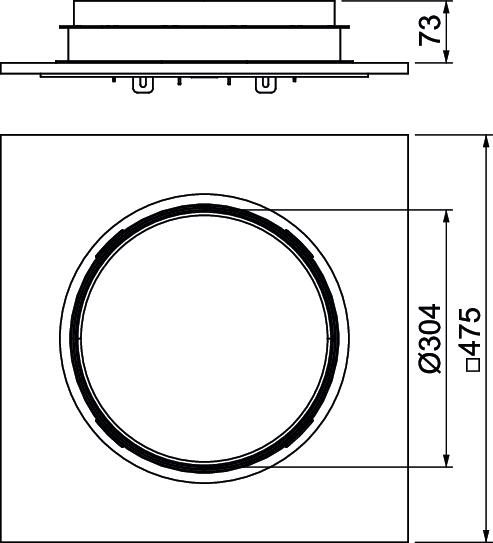

Charge verticale, grande surface jusqu'à 5 000 N Charge verticale, petite surface jusqu'à 3 000 N Convient pour montage dans des faux-planchers non Convient pour montage dans des sols creux non Découplable oui Dimension Ø304x85 Dimension nominale pour boîtier d'appareillages R9 Entretien du sol humide Épaisseur du revêtement de sol 25 mm Hauteur 85 mm Hauteur de chape max. 113 mm Hauteur de chape min. 73 mm Hauteur de plancher min. 140 mm Homologations VDE Indice de protection (IP) en utilisation IP00 Indice de protection (IP) hors utilisation IP44 Indice de protection code IK IK10 Matériau acier inoxydable 1.4301 Modèle rond Modèle pour charges lourdes non Modèle Sortie de câble Aucune sortie de câble Norme EN 50085-2-2 Plage de réglage max. 113 mm Plage de réglage min. 73 mm Profondeur de montage 140 mm Support d'appareillage pour le logement de paniers support appareillage non Type du système d'encastrement UT4 - Tous les types
- Téléchargements
-
Fiche technique TRKRN 9 VS 350 / 7409650 , 0.26MB , pdfInstructions de montage Cassette ronde Terrazzo , 0.55MB , pdf
