Cassette réglable en hauteur pour tube, RKFNUZD3, acier inoxydable
Réf. 7409497 | EAN 4012197378387
- Description du produit
-
Description du produitCassette réglable en hauteur et découplée par rapport au plancher de taille nominale 9, avec sortie tubulaire, pour le montage d'appareillages d'installation dans des planchers nettoyés à sec ou à l'eau, pour le montage dans des boîtes de tirage UZD250-3 ou UZD350-3, soit associée avec un couvercle de montage DUG../9 ou dans des boîtes de tirage UGD250-3/9 ou UGD350-3/9. Le montage s'effectue à l'aide d'équerres de nivellement (à commander séparément) dans le profilé de cadre en aluminium des boîtes de tirage ; les couvercles de tube de passage de câbles TUK 2 sont à commander séparément ( type TUK2 V, GV,G4)

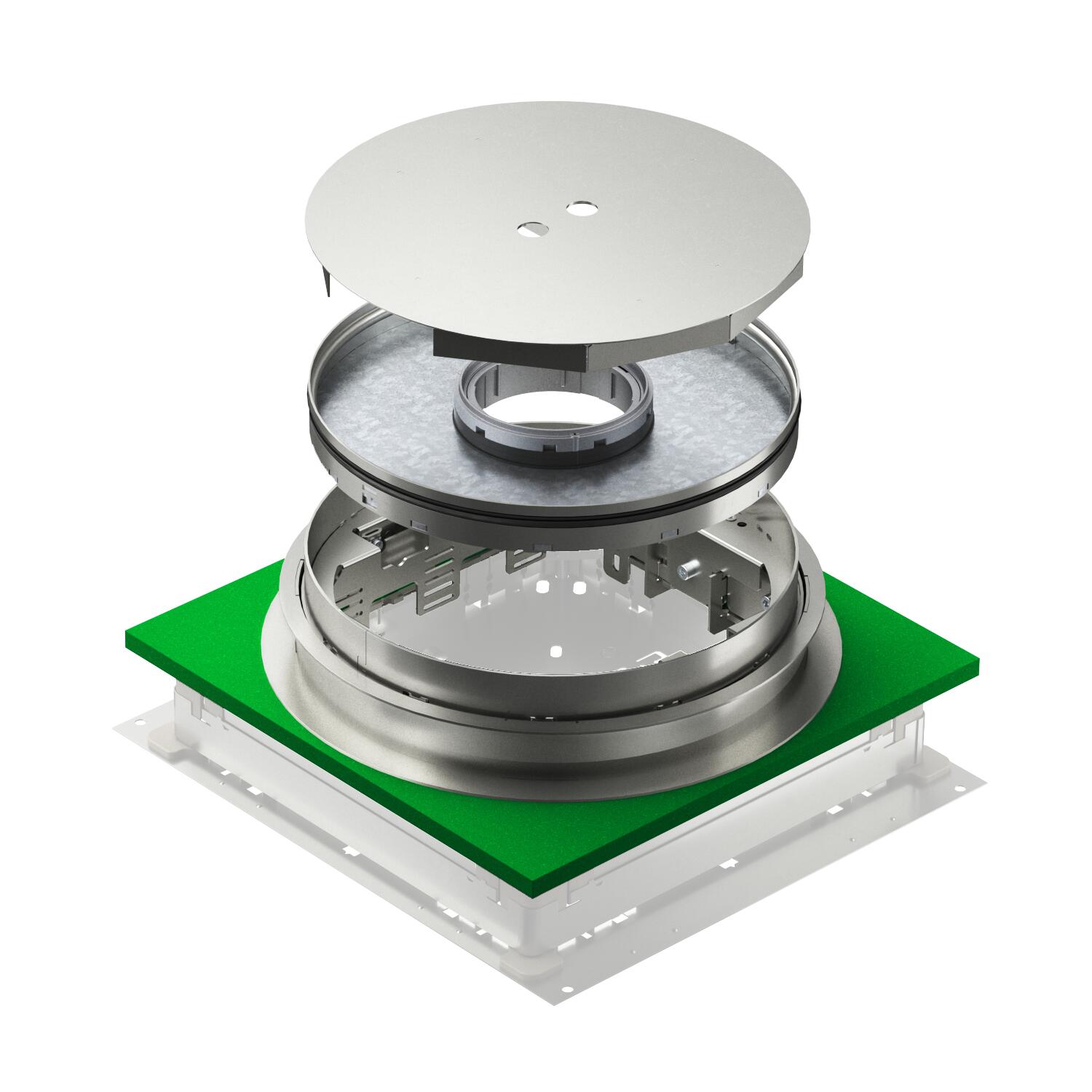

Nivellierbare Kassette mit Tubus. Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45®-Geräte. Im Lieferumfang enthalten sind ein Estrichschutzdeckel aus Aluminium (überschleifbar), ein passender Montagedeckel zur Fixierung des Kassetten-Schalkörpers und eine ISO-Schürze zur Entkopplung von der Unterflur-Anschlussdose.
-
- Caractéristiques techniques
-
Caractéristiques techniques

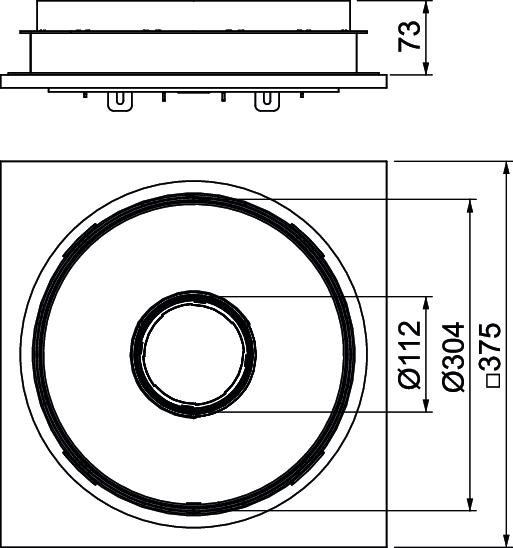

Charge verticale, grande surface jusqu'à 5 000 N Charge verticale, petite surface jusqu'à 3 000 N Convient pour montage dans des faux-planchers non Convient pour montage dans des sols creux non Découplable oui Dimension Ø304x85 Dimension nominale pour boîtier d'appareillages R9 Entretien du sol humide Épaisseur du revêtement de sol 25 mm Hauteur 85 mm Hauteur de chape max. 113 mm Hauteur de chape min. 73 mm Hauteur de plancher min. 140 mm Homologations VDE Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP44 Indice de protection code IK IK10 Matériau acier inoxydable 1.4301 Modèle rond Modèle pour charges lourdes non Modèle Sortie de câble Tube escamotable Nombre d'appareillages montables 12 Nombre de supports universels 3 x UT4 Nombre des sorties de câble 1 Norme EN 50085-2-2 Plage de réglage max. 113 mm Plage de réglage min. 73 mm Profondeur de montage 140 mm Support d'appareillage pour le logement de paniers support appareillage non Type du système d'encastrement UT4 - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Couvercle de tube , avec poignée étrier pour l'extraction
TUK2 GV 7428140 1 Pièce
Support universel UT4, Modul 45®, longueur du système 208 mm
UT4 45 4 7408727 1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 208
MTU 3 7407840 1 Pièce - Téléchargements
-
Fiche technique TRKRFN 9 VS 250 / 7409497 , 0.25MB , pdfInstructions de montage Cassette ronde Terrazzo , 0.55MB , pdf
