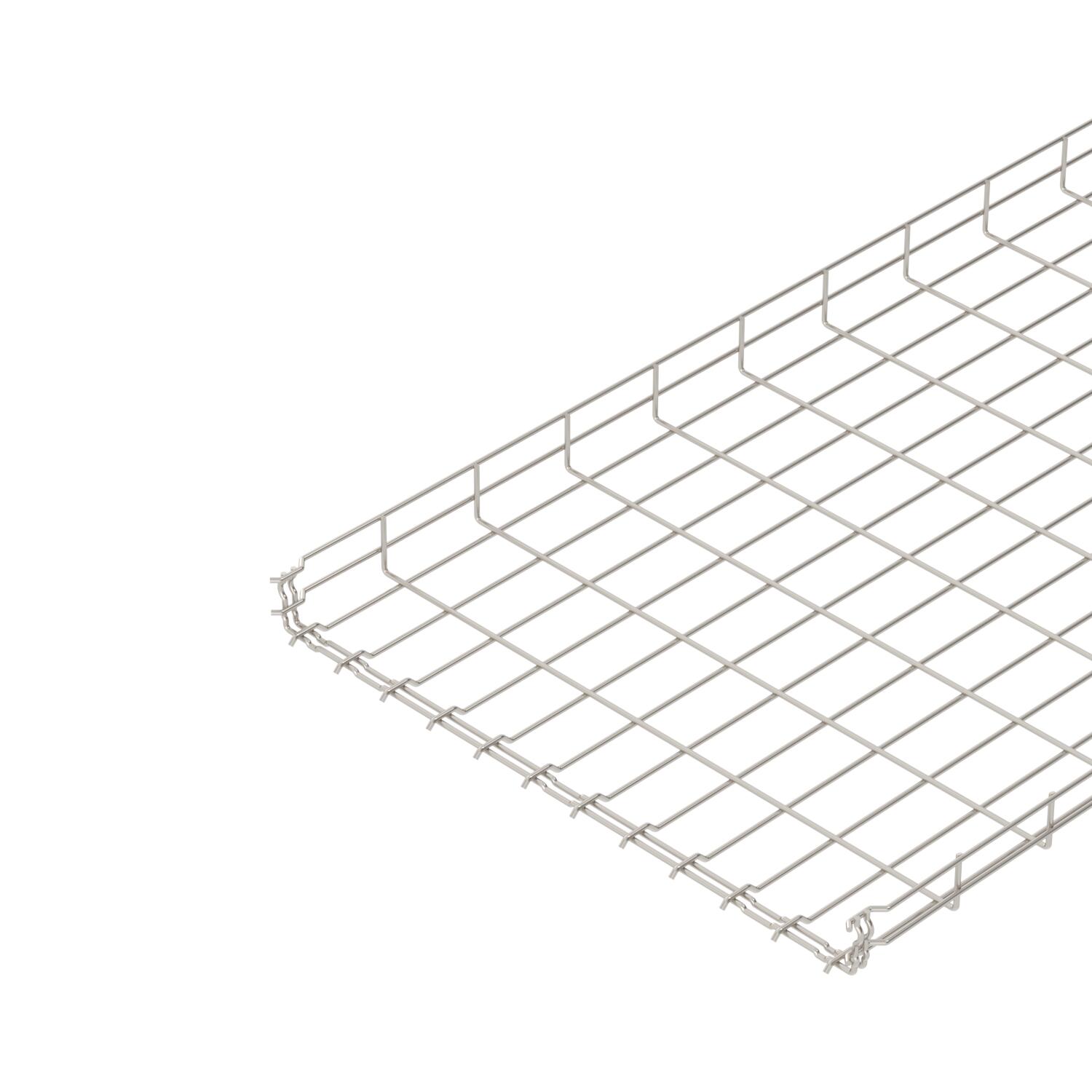

Chemin de câbles en treillis avec raccord préformé d'une hauteur latérale de 55 mm. Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
Caractéristiques techniques
Caractéristiques techniques
Acier inoxydable, décapé
oui
Diamètre du fil
4,8
mm
Dimension
55x600x3000
Forme de profilé
Forme en U
Maintien en fonction
non
Matériau
acier inoxydable 1.4301
Raccord sans vis
oui
Section utile
265
cm²
Section utile
26500
mm²
Séparateur intégré
sans
Surface
nu, traité
Type de raccord du système de chemin de câble
Fixation à déclic
Type de test de charge selon CEI 61537
Type II
Version du connecteur
raccord intégré

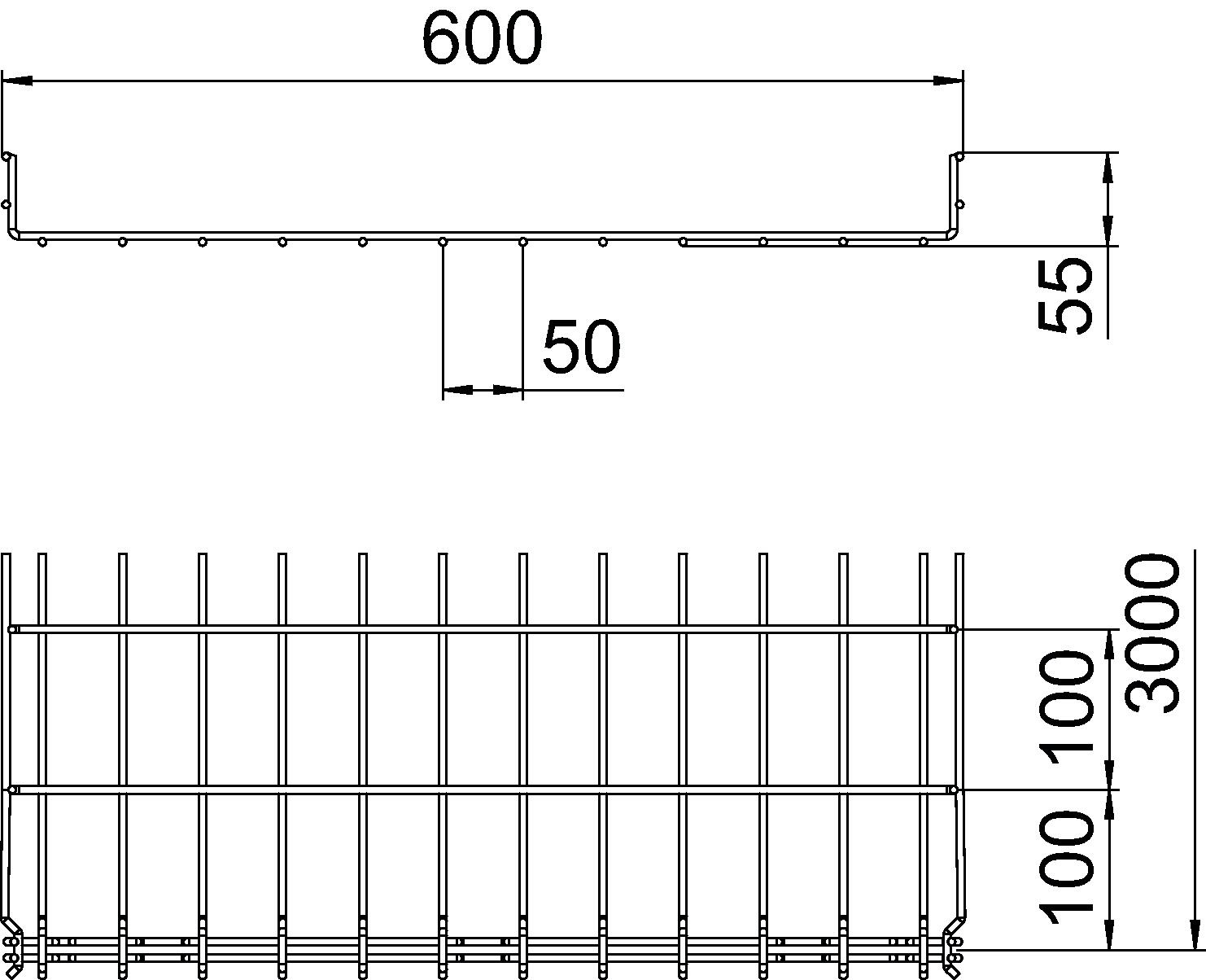

Dimensions
Cote B
600
mm
Dimension H
58
mm
Hauteur
55
mm
Hauteur
2,17
in
Largeur
23,62
in
Largeur
600
mm
Longueur
3000
mm
Charges
Écart entre supports 1,0 m
0,9
kN/m
Écart entre supports 1,5 m
0,6
kN/m
Écart entre supports 2,0 m
0,3
kN/m
Écart entre supports 2,5 m
0,25
kN/m
Caractéristiques techniques
Diagramme de charge chemin de câbles en treillis type GRM 55 VA
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
