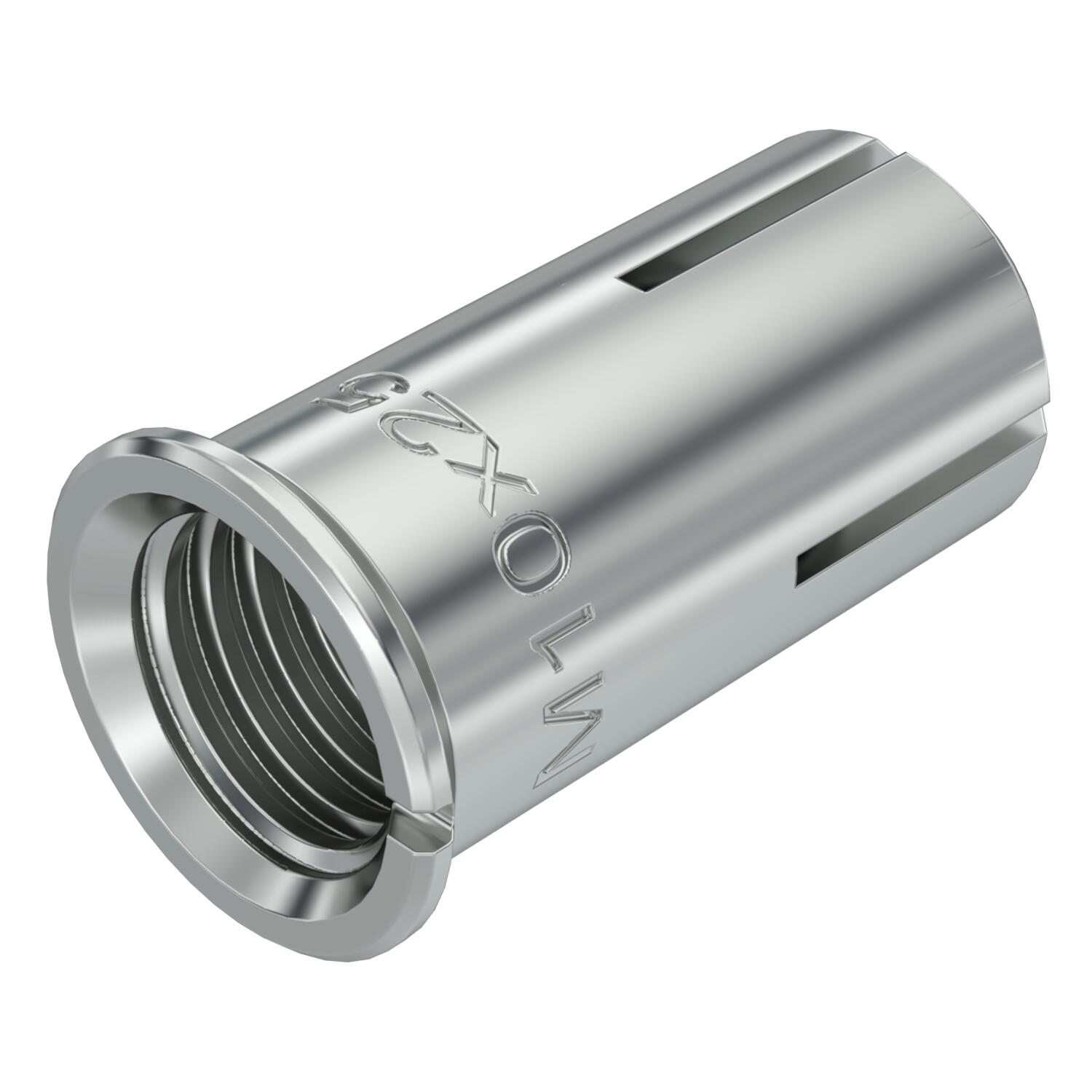

Cheville d’ancrage pour fixation multiple G 25 | M10 | 1,9
morepic-1 morepic-2

Cheville d’ancrage pour fixation multiple G

Réf. 3492214 | EAN 4012197507077

Trouver un revendeur
Vous avez besoin d'aide ?
Description du produit
Description du produit
Cheville d’ancrage pour fixation multiple, avec filetage intérieur en acier, pour l’ancrage par exemple de systèmes de support de câbles, de consoles, de constructions métalliques, etc. dans du béton non fissuré à l’intérieur et à l’extérieur. À frapper au marteau. Avec bord marqué pour éviter tout enfoncement excessif dans le trou de perçage. Inoxydable et hautement résistant à la corrosion. La douille d’ancrage se bloque contre la paroi du trou de perçage lorsque la goupille interne est enfoncée, par exemple à l’aide de l’outil de pose manuel EHS M. Protection contre l’incendie testée, classe de résistance au feu R 120 selon l’agrément technique européen ETA-07/0135 pour le béton.
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Autotaraudeuse non
Coloris zinc
Convient pour matériau de construction béton, Pierre naturelle
Diamètre de perçage min. 12 mm
Dimension M10x25
Dispositif de fixation autres
Filetage M10
Filetage, métrique 10
Homologations disponibles oui
Matériau acier
Modèle Impact
Plage de charge admissible (zone de traction) 1,9
Profondeur de perçage 25 mm
Profondeur de vissage max. 14 mm
Profondeur de vissage min. 10 mm
Surface galvanisé
Type de filetage métrique
Type de montage cheville, cheville d’ancrage Montage à fleur

Dimensions

Cote L 25 mm
Longueur 25 mm
Tous les types

Tous les types

Type Longueur Filetage Plage de charge admissible (zone de traction) Réf. Quantité Plus petite unité de vente
EA II M 6x25 25 mm M6 1 3492200
100 Pièce
EA II M 8x25 25 mm M8 1,4 3492206
100 Pièce
EA II M 8x30 30 mm M8 2 3492208
100 Pièce
EA II M 10x25 25 mm M10 1,9 3492214
50 Pièce
EA II M 10x30 30 mm M10 2 3492216
50 Pièce
EA II M 10x40 40 mm M10 3 3492218
50 Pièce
EA II M 12x25 25 mm M12 1,9 3492224
50 Pièce
EA II M 12x50 50 mm M12 4,3 3492230
50 Pièce
EA II M 8x40 A4 40 mm M8 2 3492240
50 Pièce
EA II M 10x40 A4 40 mm M10 3 3492244
50 Pièce
EA II M 12x50 A4 50 mm M12 4,3 3492248
50 Pièce
Accessoires

Accessoires de montage

Produits Type Réf. Quantité Plus petite unité de vente
Outil de pose pour cheville d’ancrage Outil de pose pour cheville d’ancrage EHSM10x25/30Plus 3492947
1 Pièce
Téléchargements

Télécharger

Déclaration de conformité UE EA II M 10x25 / 3492214 , 0.11MB , pdf
Télécharger
Déclaration de performance EA II M 10x25 / 3492214 , 1.42MB , pdf
Télécharger

European Technical Assessments Drop-in anchor EA II , 1.47MB , pdf
Télécharger
Télécharger

Aucun texte d'appel d'offres n'est disponible pour ce produit
