Attention : Cet article n'est plus actif.

Échelle à câbles avec échelon en Z, standard A2 3000 | 300 | 5 | non

Échelle à câbles avec échelon en Z, standard A2

Réf. 7098196 | EAN 4012195708308

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur du longeron	5 mm

Maintien en fonction	non

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Échelle à câbles, version navale, avec longeron perforé d'une hauteur latérale de 40 mm, avec échelons en Z soudés et perforés Charge testée selon CEI en combinaison avec les raccords de type SLV.

Sur demande, l'échelle à câbles version navale est également livrable en acier nu.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	oui
Coloris	acier inoxydable
Cote B	310 mm
Dimension	40x310x3000
Dimension	40x300
Écart entre échelons	300 mm
Écart entre supports 1,5 m	2,8 kN/m
Écart entre supports 2,0 m	1,5 kN/m
Écart entre supports 2,5 m	0,8 kN/m
Écart entre supports 3,0 m	0,5 kN/m
Empreinte CO2 (GWP) du berceau à la porte	25,76 kg CO₂e / 1 Mètre
Épaisseur du longeron	5 mm

Fixation des échelons	soudé
Hauteur	40 mm
Largeur	300 mm
Longueur	3000 mm
Maintien en fonction	non
Matériau	acier inoxydable 1.4301
Modèle de longeron latéral	Profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Surface	nu, traité

Caractéristiques techniques

Diagramme de charge échelle à câbles type SLZ A2 A4

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Schéma de charge pour le procédé de contrôle

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur du longeron	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
SLZ 200 A2	3000 mm	200 mm	5 mm	non	7098194	m	3 m
SLZ 300 A2	3000 mm	300 mm	5 mm	non	7098196	m	3 m
SLZ 500 A2	3000 mm	500 mm	5 mm	non	7098200	m	3 m
SLZ 600 A2	3000 mm	600 mm	5 mm	non	7098202	m	3 m

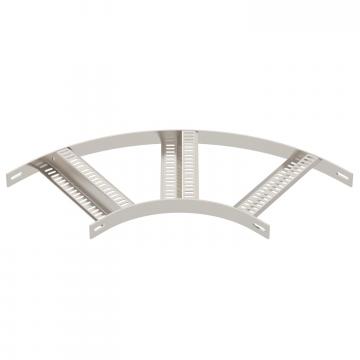

Accessoires
