Échelle à câbles LCIS 60, 6 m C30 A2 6000 | 300 | 1,5 | non

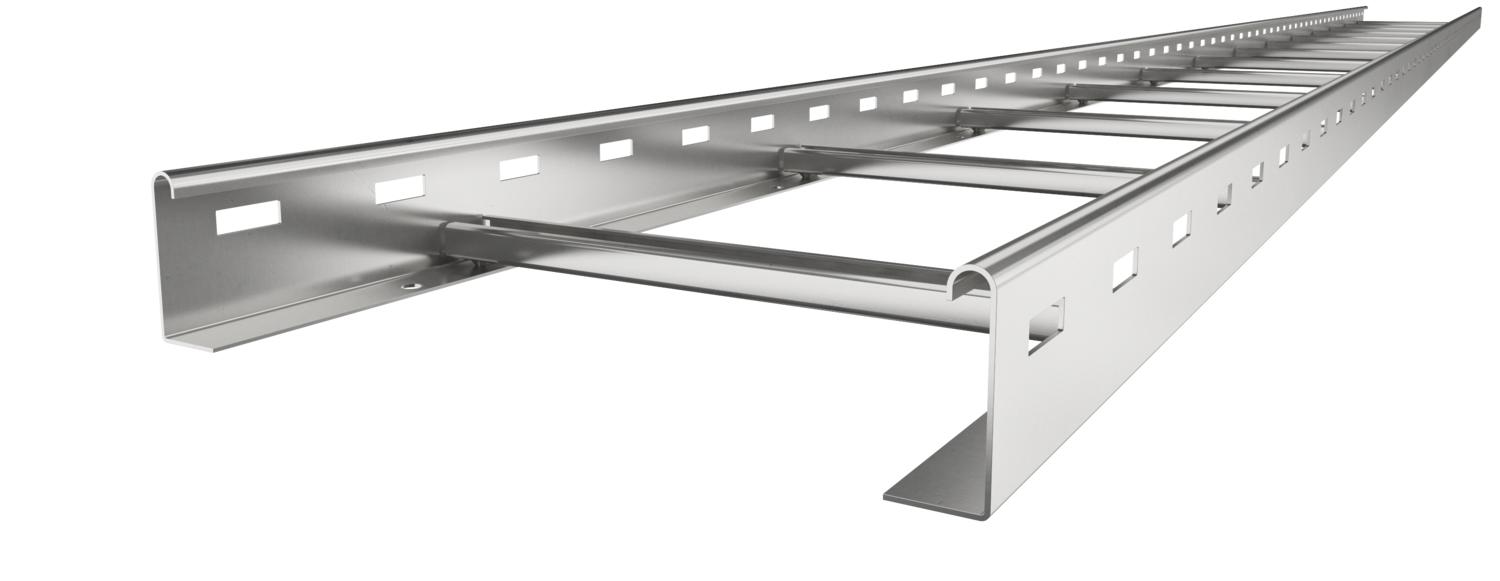

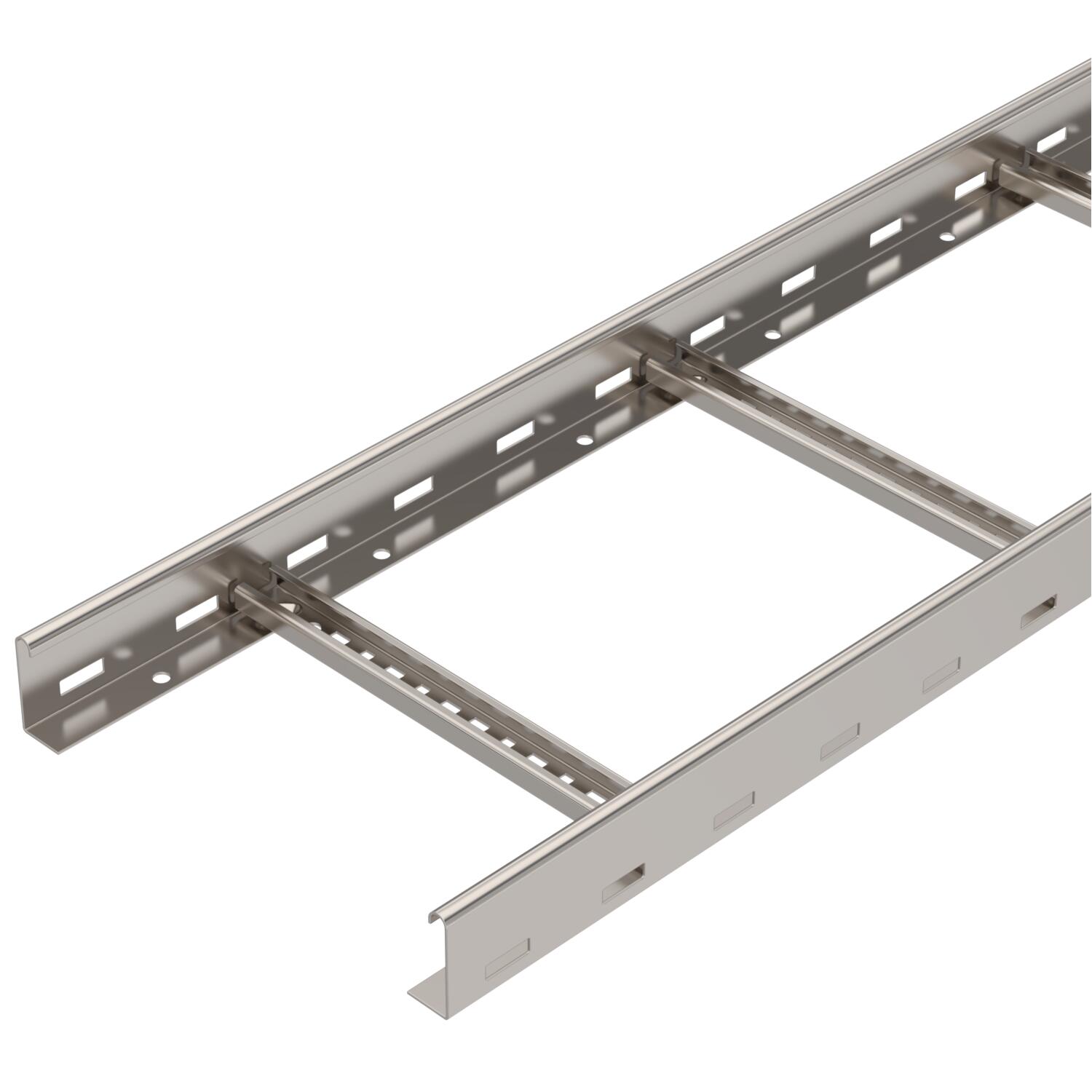

Échelle à câbles LCIS 60, 6 m C30 A2

Réf. 6207254 | EAN 4012196431694

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur du longeron	1,5 mm

Maintien en fonction	non

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Échelle à câbles d'une hauteur latérale de 60 mm avec échelons soudés à profilé C30 ouvert vers le haut. Longeron latéral enroulé pour le renforcement et la protection des bords. La fixation sur console s'effectue avec des pièces de serrage de type LKS 40. La fente de l'échelon mesure 16,5 mm. La bride de fixation correspondante est de type 2056.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	oui
Coloris	acier inoxydable
Dimension	60x300x6000
Écart entre échelons	300 mm
Épaisseur du longeron	1,5 mm
Fixation des échelons	soudé
Maintien en fonction	non
Matériau	acier inoxydable 1.4301

Modèle de longeron latéral	Profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Section utile	12000 mm²
Section utile	120 cm²
Série de produit	Série LCIS
Surface	nu, traité

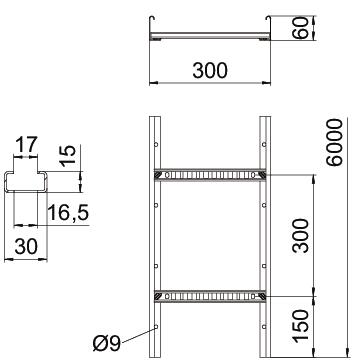

Dimensions

Cote B	300 mm
Fente de l’échelon	16,50
Hauteur	60 mm

Largeur	300 mm
Longueur	6000 mm

Charges

Écart entre supports 1,5 m	3,3 kN/m
Écart entre supports 2,0 m	2 kN/m
Écart entre supports 2,5 m	1,3 kN/m
Écart entre supports 3,0 m	1 kN/m

Écart entre supports 3,5 m	0,78 kN/m
Écart entre supports 4,0 m	0,4 kN/m
Écart entre supports 4,5 m	0,3 kN/m
Écart entre supports 5,0 m	0,2 kN/m

Empreinte CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	14,7094 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Mètre

Declared Unit Quantity (LCA)	1
Empreinte CO2 (GWP) du berceau à la porte	14,7094 kg CO2e / 1 Mètre

Caractéristiques techniques

Diagramme de charge échelle à câbles type LCIS 60

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur du longeron	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
LCIS 620 6 A2	6000 mm	200 mm	1,5 mm	non	6207252	m	6 m
LCIS 630 6 A2	6000 mm	300 mm	1,5 mm	non	6207254	m	6 m
LCIS 640 6 A2	6000 mm	400 mm	1,5 mm	non	6207256	m	6 m
LCIS 650 6 A2	6000 mm	500 mm	1,5 mm	non	6207258	m	6 m
LCIS 660 6 A2	6000 mm	600 mm	1,5 mm	non	6207260	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle, non perforé A2	DRLU 200 A2	6052831	m	3 m
Raccord droit A2	LVG 60 A2	6208846	Pièce	10 Pièce

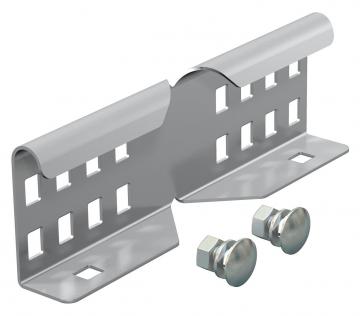

Raccord coudé 60 A2	LWVG 60 A2	6208898	Pièce	10 Pièce
Raccord articulé A2	LGVG 60 A2	6208947	Pièce	10 Pièce

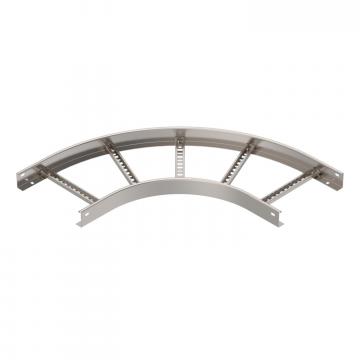

Coude à 90° 60 A2	LB 90 630 R3 A2	6225084	Pièce	1 Pièce

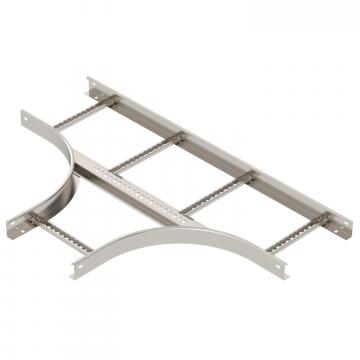

Pièce en T60 A2	LT 630 R3 A2	6225252	Pièce	1 Pièce

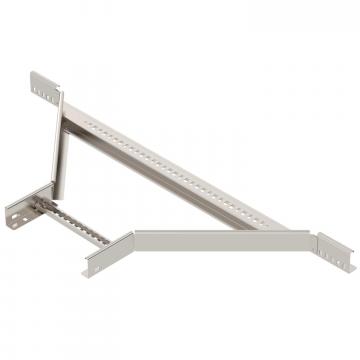

Dérivation à monter 60 A2	LAA 630 R3 A2	6225884	Pièce	1 Pièce
Élément de coude articulé 60 A2	LGBE 630 A2	6225462	Pièce	1 Pièce
Embout de protection 60	SKH 60 OR	6222537	Paire	40 Paire

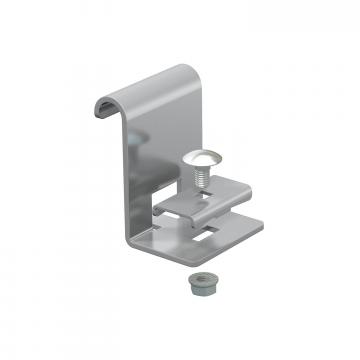

Support A2	LAS 60 A2	6221386	Pièce	10 Pièce
Séparateur 45 A2	TSG 45 A2	6062025	m	3 m
