Échelle à câbles LG 110, 3 m VS FS 3000 | 300 | 1,5 | non | acier | galvanisé sendzimir

Échelle à câbles LG 110, 3 m VS FS

Réf. 6216407 | EAN 4012195064497

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur du longeron	1,5 mm

Maintien en fonction	non

Matériau	acier

Surface	galvanisé sendzimir

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Échelle à câbles avec longeron latéral perforé d'une hauteur latérale de 110 mm, avec échelons rivetés à profilé en C ouvert vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

L'échelle à câbles est livrée repliée.

Vous trouverez la bride de fixation rapide adaptée de type BS-H... dans la section des systèmes d'échelles verticales.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Coloris	zinc
Conformité ROHS	oui
Dimension	110x300x3000
Dimension	110x300x3000
Écart entre échelons	300 mm
Épaisseur du longeron	1,5 mm
Fixation des échelons	à rivets aveugles
Maintien en fonction	non

Matériau	acier
Modèle de longeron latéral	Profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Section utile	28300 mm²
Section utile	283 cm²
Série de produit	Série LG
Surface	galvanisé sendzimir

Dimensions

Cote B	300 mm
Fente de l’échelon	16,50
Hauteur	110 mm

Largeur	300 mm
Longueur	3000 mm

Charges

Écart entre supports 2,0 m	3,1 kN/m
Écart entre supports 2,5 m	2 kN/m
Écart entre supports 3,0 m	1,4 kN/m
Écart entre supports 3,5 m	0,9 kN/m

Écart entre supports 4,0 m	0,65 kN/m
Écart entre supports 4,5 m	0,55 kN/m
Écart entre supports 5,0 m	0,5 kN/m
Écart entre supports 6,0 m	0,15 kN/m

Empreinte CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	9,6084 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Mètre

Declared Unit Quantity	1
Empreinte CO2 (GWP) du berceau à la porte	9,6084 kg CO2e / 1 Mètre

Caractéristiques techniques

Diagramme de charge de l'échelle à câbles LG 110 VS

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur du longeron	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
LG 112 VS 3 FS	3000 mm	200 mm	1,5 mm	non	acier	galvanisé sendzimir	6216404	m	3 m
LG 113 VS 3 FS	3000 mm	300 mm	1,5 mm	non	acier	galvanisé sendzimir	6216407	m	3 m
LG 114 VS 3 FS	3000 mm	400 mm	1,5 mm	non	acier	galvanisé sendzimir	6216410	m	3 m
LG 115 VS 3 FS	3000 mm	500 mm	1,5 mm	non	acier	galvanisé sendzimir	6216413	m	3 m
LG 116 VS 3 FS	3000 mm	600 mm	1,5 mm	non	acier	galvanisé sendzimir	6216416	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle avec verrou tournant FS	DRL 300 FS	6052304	m	6 m
Raccord droit FS	LVG 110 FS	6216545	Pièce	10 Pièce
Raccord coudé 110 FS	LWVG 110 FS	6216587	Pièce	10 Pièce
Raccord articulé FS	LGVG 110 FS	6216650	Pièce	10 Pièce
Éclisse multifonction FS	LMFV 1130 FS	6225752	Pièce	1 Pièce

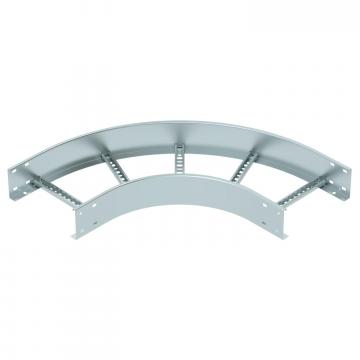

Coude à 90° 110 FS	LB 90 1130 R3 FS	6225124	Pièce	1 Pièce

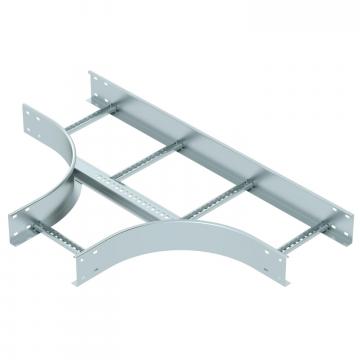

Pièce en Té 110 FS	LT 1130 R3 FS	6225292	Pièce	1 Pièce

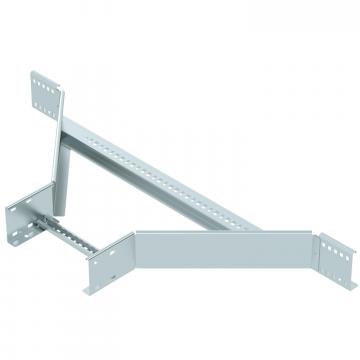

Dérivation à monter 110 FS	LAA 1130 R3 FS	6225912	Pièce	1 Pièce
Élément de coude articulé 110 FS	LGBE 1130 FS	6225492	Pièce	1 Pièce
Embout de protection d'extrémité	SKH 110 OR	6222553	Paire	20 Paire
Pièce de raccordement FS	LAS 110 FS	6221416	Pièce	10 Pièce
Séparateur 85 FS	TSG 85 FS	6062114	m	3 m
Tôle d'angle FS	LEB 25 FS	6221203	Pièce	1 Pièce
Tôle de fond FS	ELB-L 30 FS	6103251	m	3 m
