Échelle à câbles LG 110, 6 m VS FT 6000 | 200 | 1,5 | non | acier | galvanisé à chaud par trempage

Échelle à câbles LG 110, 6 m VS FT

Réf. 6216465 | EAN 4012195065371

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur du longeron	1,5 mm

Maintien en fonction	non

Matériau	acier

Surface	galvanisé à chaud par trempage

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Échelle à câbles avec longeron latéral perforé d'une hauteur latérale de 110 mm, avec échelons rivetés à profilé en C ouvert vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

L'échelle à câbles est livrée repliée.

Vous trouverez la bride de fixation rapide adaptée de type 2056 dans la section des systèmes d'échelles verticales.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Coloris	zinc
Cote B	200 mm
Dimension	110x200x6000
Dimension	110x200x6000
Écart entre échelons	300 mm
Écart entre supports 2,0 m	3,1 kN/m
Écart entre supports 2,5 m	2 kN/m
Écart entre supports 3,0 m	1,4 kN/m
Écart entre supports 3,5 m	0,9 kN/m
Écart entre supports 4,0 m	0,65 kN/m
Écart entre supports 4,5 m	0,55 kN/m
Écart entre supports 5,0 m	0,5 kN/m
Écart entre supports 6,0 m	0,15 kN/m
Empreinte CO2 (GWP) du berceau à la porte	8,7567 kg CO2e / 1 Mètre

Épaisseur du longeron	1,5 mm
Fente de l’échelon	16,50
Fixation des échelons	à rivets aveugles
Hauteur	110 mm
Largeur	200 mm
Longueur	6000 mm
Maintien en fonction	non
Matériau	acier
Modèle de longeron latéral	Profilé plat
Modèle des échelons	Profilé perforé
Modèle longue portée	non
Perforation latérale	oui
Section utile	18800 mm²
Section utile	188 cm²
Surface	galvanisé à chaud par trempage

Caractéristiques techniques

Diagramme de charge de l'échelle à câbles LG 110 VS

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur du longeron	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
LG 112 VS 6 FT	6000 mm	200 mm	1,5 mm	non	acier	galvanisé à chaud par trempage	6216465	m	6 m
LG 113 VS 6 FT	6000 mm	300 mm	1,5 mm	non	acier	galvanisé à chaud par trempage	6216468	m	6 m
LG 114 VS 6 FT	6000 mm	400 mm	1,5 mm	non	acier	galvanisé à chaud par trempage	6216471	m	6 m
LG 115 VS 6 FT	6000 mm	500 mm	1,5 mm	non	acier	galvanisé à chaud par trempage	6216474	m	6 m
LG 116 VS 6 FT	6000 mm	600 mm	1,5 mm	non	acier	galvanisé à chaud par trempage	6216477	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle avec verrou tournant FT	DRL 200 FT	6051367	m	6 m
Raccord droit FT	LVG 110 FT	6216548	Pièce	10 Pièce
Raccord articulé FT	LGVG 110 FT	6216653	Pièce	10 Pièce
Éclisse multifonction FT	LMFV 1120 FT	6225770	Pièce	1 Pièce
Coude à 90° 110 FT	LB 90 1120 R3 FT	6225142	Pièce	1 Pièce

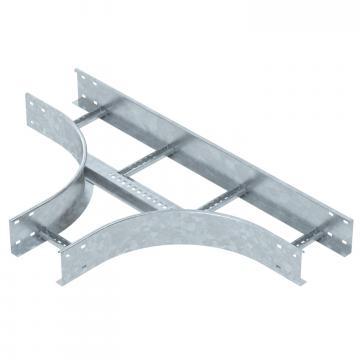

Pièce en Té 110 FS	LT 1120 R3 FT	6225310	Pièce	1 Pièce

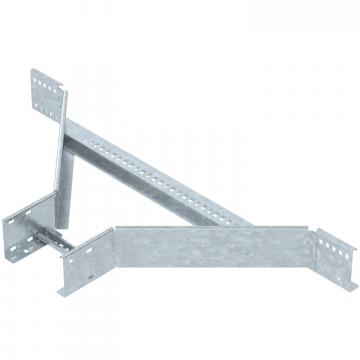

Dérivation à monter 110 FT	LAA 1120 R3 FT	6225930	Pièce	1 Pièce
Élément de coude articulé 110 FT	LGBE 1120 FT	6225510	Pièce	1 Pièce
Embout de protection d'extrémité	SKH 110 OR	6222553	Paire	20 Paire
Équerre de support	LAW FT	6221513	Pièce	10 Pièce
Pièce de raccordement FT	LAS 110 FT	6221424	Pièce	10 Pièce
Séparateur (moulure) 85 DD	TSG 85 DD	6062331	m	45 m
Tôle de départ FT	LAB 20 FT	6220436	Pièce	1 Pièce
Tôle de fond DD	ELB-L 20 DD	6103352	m	3 m
