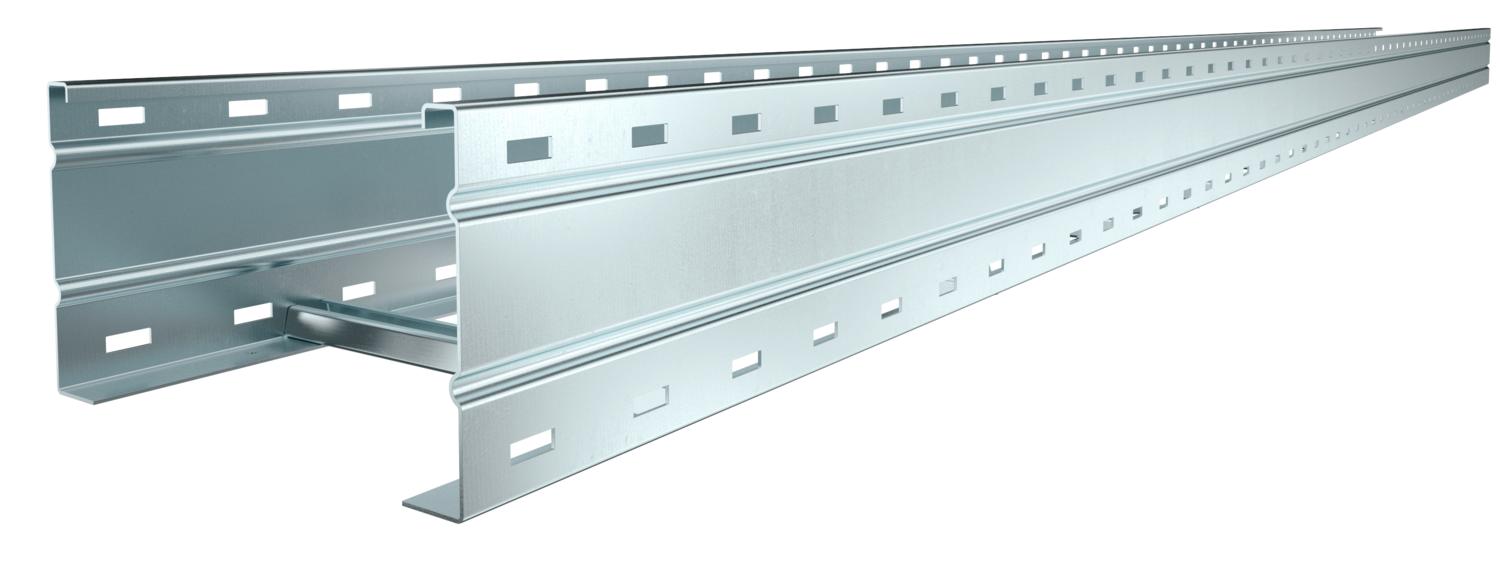

Échelle à câbles longue portée WKLG 160 FS

Réf. 6227023 | EAN 4012196169092

Réf. / Type

Longueur	6000 mm

Largeur

Épaisseur du longeron	2 mm

Maintien en fonction	non

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Échelle de câbles longue portée avec longeron latéral perforé d'une hauteur latérale de 160 mm. Fixation de câbles et conduits avec bride de fixation de type 2056.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.

Les raccords droits WRV 160 doivent être commandées séparément en quantités requises.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
Coloris	zinc
Cote B	200 mm
Cote L	6000 mm
Dimension	160x200x6000
Dimension	160 x 200
Écart entre supports 3,0 m	2,9 kN/m
Écart entre supports 3,5 m	2,59 kN/m
Écart entre supports 4,0 m	2,3 kN/m
Écart entre supports 4,5 m	2,04 kN/m
Écart entre supports 5,0 m	1,8 kN/m
Écart entre supports 6,0 m	1,4 kN/m
Écart entre supports 7,0 m	1 kN/m
Écart entre supports 8,0 m	0,7 kN/m
Empreinte CO2 (GWP) du berceau à la porte	17,6987 kg CO2e / 1 Mètre

Épaisseur du longeron	2 mm
Fente de l’échelon	16,50
Fixation des échelons	à rivets pleins
Hauteur	160 mm
Largeur	200 mm
Longueur	6000 mm
Maintien en fonction	non
Matériau	acier
Modèle des échelons	Profilé non perforé
Modèle longue portée	oui
Perforation latérale	oui
Section utile	282 cm²
Section utile	28200 mm²
Surface	galvanisé sendzimir

Caractéristiques techniques

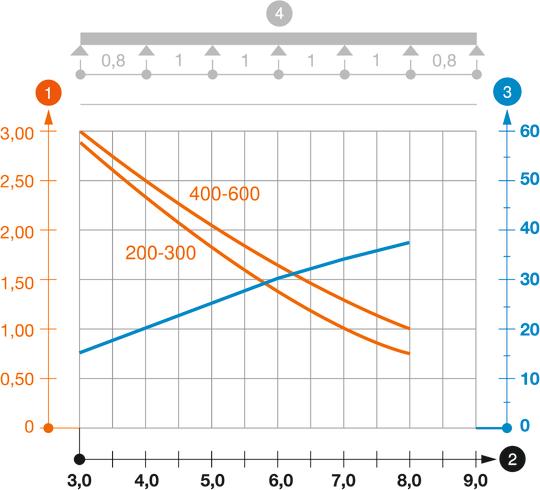

Diagramme de charge de l'échelle à câbles longue portée WKLG 160

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur du longeron	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
WKLG 1620 FS	6000 mm	200 mm	2 mm	non	6227023	m	6 m
WKLG 1630 FS	6000 mm	300 mm	2 mm	non	6227031	m	6 m
WKLG 1640 FS	6000 mm	400 mm	2 mm	non	6227058	m	6 m
WKLG 1650 FS	6000 mm	500 mm	2 mm	non	6227066	m	6 m
WKLG 1660 FS	6000 mm	600 mm	2 mm	non	6227074	m	6 m
