Élément de canal affleurant pour GES4, hauteur 100-150 mm 2400 | 300 | 100 | 150 | 3

Élément de canal affleurant pour GES4, hauteur 100-150 mm

Réf. 7424620 | EAN 4012195244714

Réf. / Type

Longueur	2400 mm

Largeur

Hauteur de goulotte min.	100 mm

Hauteur de goulotte max.	150 mm

Couvercles	3

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

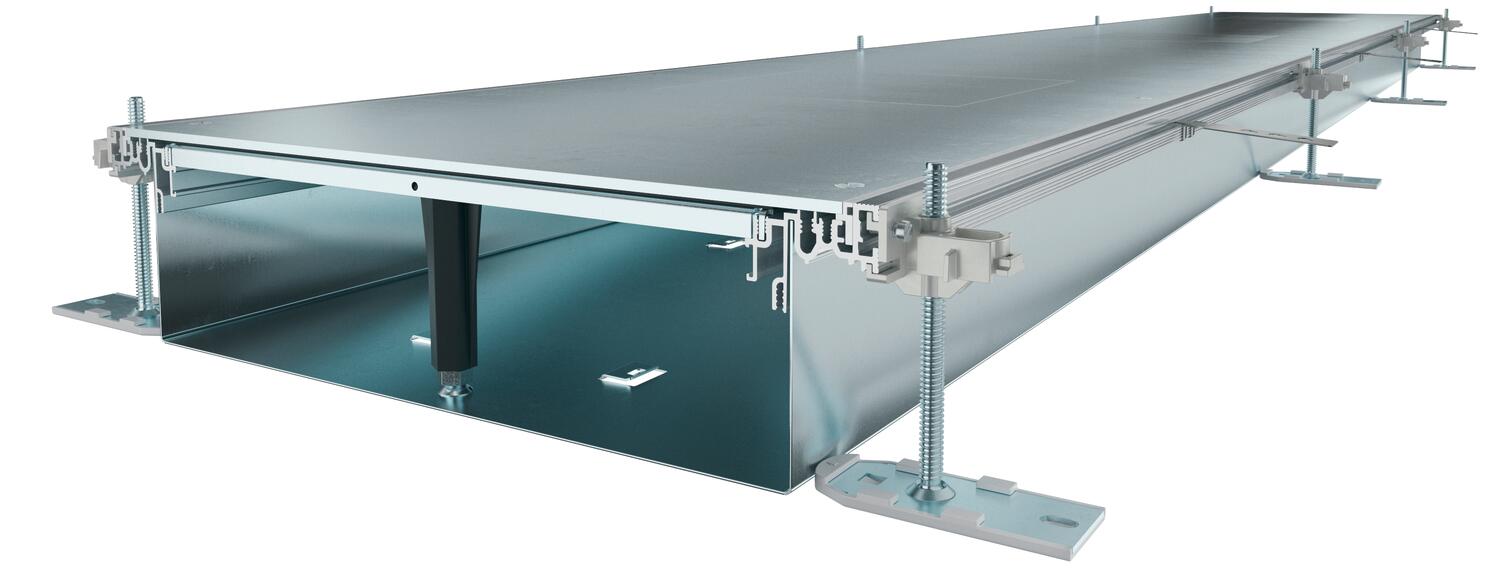

Unité de goulotte prête à monter avec 3 ou 6 couvercles pour l'installation des câbles, composée d'un socle de conduit (plaque de sol avec profilés latéraux et profilés d'insertion de revêtement de sol) et d'un couvercle de conduit. Plaque de sol avec pattes de maintien pour le montage auto-connectable des séparateurs. 6 équerres de fixation réglables en hauteur, 6 chevilles à expansion pour béton et 3 embouts d'étanchéité de couvercle pour largeur nominale de conduit 300 ou 3 supports de contact de couvercle pour largeur nominale de goulotte 400 et 6 supports de contact de couvercle pour largeurs nominales de conduit 500 et 600 sont fournis. À la livraison, les couvercles de goulotte sont vissés.

Avec couvercles de montage d'appareillage à visser présentant chacun une ouverture de montage pour boîtier de sol de taille nominale 4.

Caractéristiques techniques

Caractéristiques techniques

Avec compensation de potentiel	non
Avec ouverture de raccordement	oui
Avec porte-à-faux	oui
Avec séparateur	non
Compatible avec les joints de dilatation	non
couvercle amovible	oui
Couvercle Ouverture de montage	oui
Couvercles	3
Découplable	non
Dimension	2400x300x100
Dimension nominale pour boîtier d'appareillages	4
Empreinte CO2 (GWP) du berceau à la porte	64,7423 kg CO2e / 1 Mètre
Épaisseur du matériau Couvercle	4
Fixation de séparateur	enficher
Fixation du couvercle encliquetable	non
hauteur de chape minimum	100

Hauteur de goulotte max.	150 mm
Hauteur de goulotte min.	100 mm
Largeur	300 mm
Longueur	2400 mm
Matériau	acier
Nombre d'unités de montage prévues	3
nombre de séparateurs enfichables	2
Nombre de voies	3 St.
Ouverture de montage	pour boîtier d'appareillage
Ouverture de montage	carré
ouverture de montage pour réservoir en saillie	non
Plage de réglage max.	150 mm
Plage de réglage min.	100 mm
possibilité d'installation du joint	oui
Surface	galvanisé sendzimir
tôle de fond	oui

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur de goulotte min.	Hauteur de goulotte max.	Couvercles	Réf.	Quantité	Plus petite unité de vente
OKA-W30010050D4	2400 mm	300 mm	100 mm	150 mm	3	7424620	m	2,4 m
OKA-W40010050D4	2400 mm	400 mm	100 mm	150 mm	3	7424622	m	2,4 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Kit pour dérivation de conduit vers la gauche, hauteur 40-240 mm	OKA-G30040240FBL	7423962	Pièce	1 Pièce
Kit pour dérivation de conduit vers la droite, hauteur 40-240 mm	OKA-G30040240FBR	7423982	Pièce	1 Pièce
Fermeture de conduit, hauteur 40-240 mm	OKA-G30040240ES	7424302	Pièce	1 Pièce
Kit pour dérivation de conduit en T et en croix	OKA FB2 TX	7424821	Pièce	1 Pièce
Équerre de raccordement de mise à la terre	8AWR	6288704	Pièce	10 Pièce
