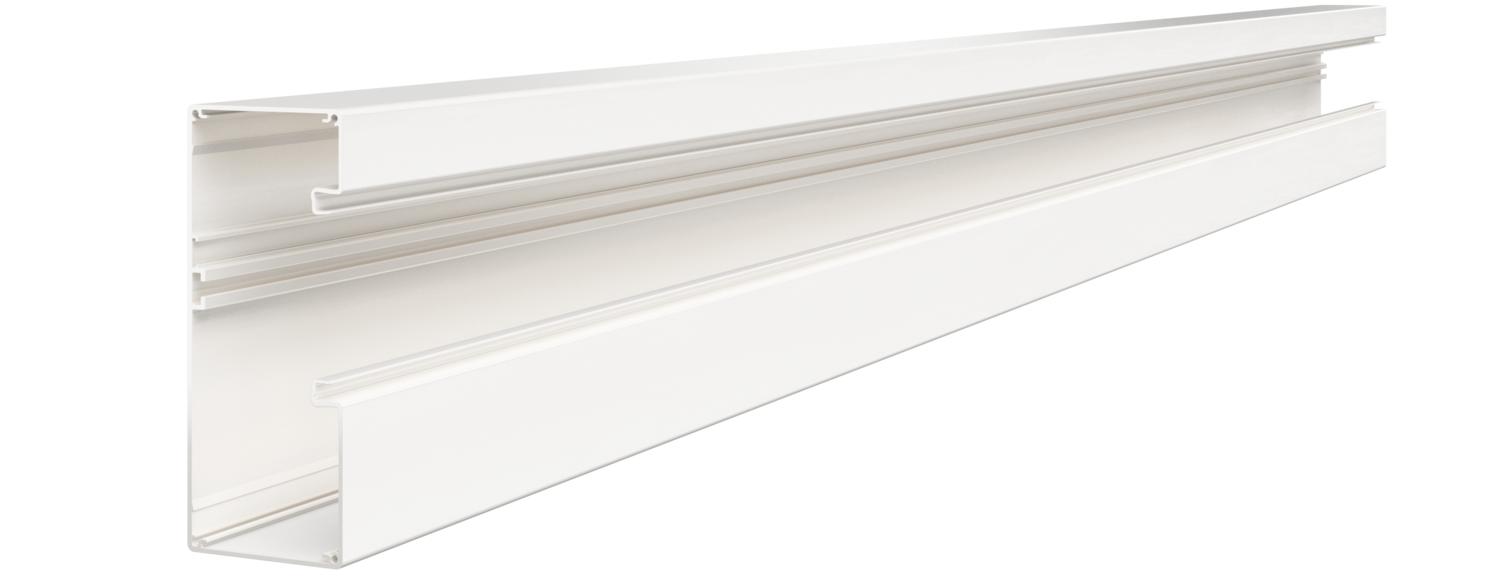

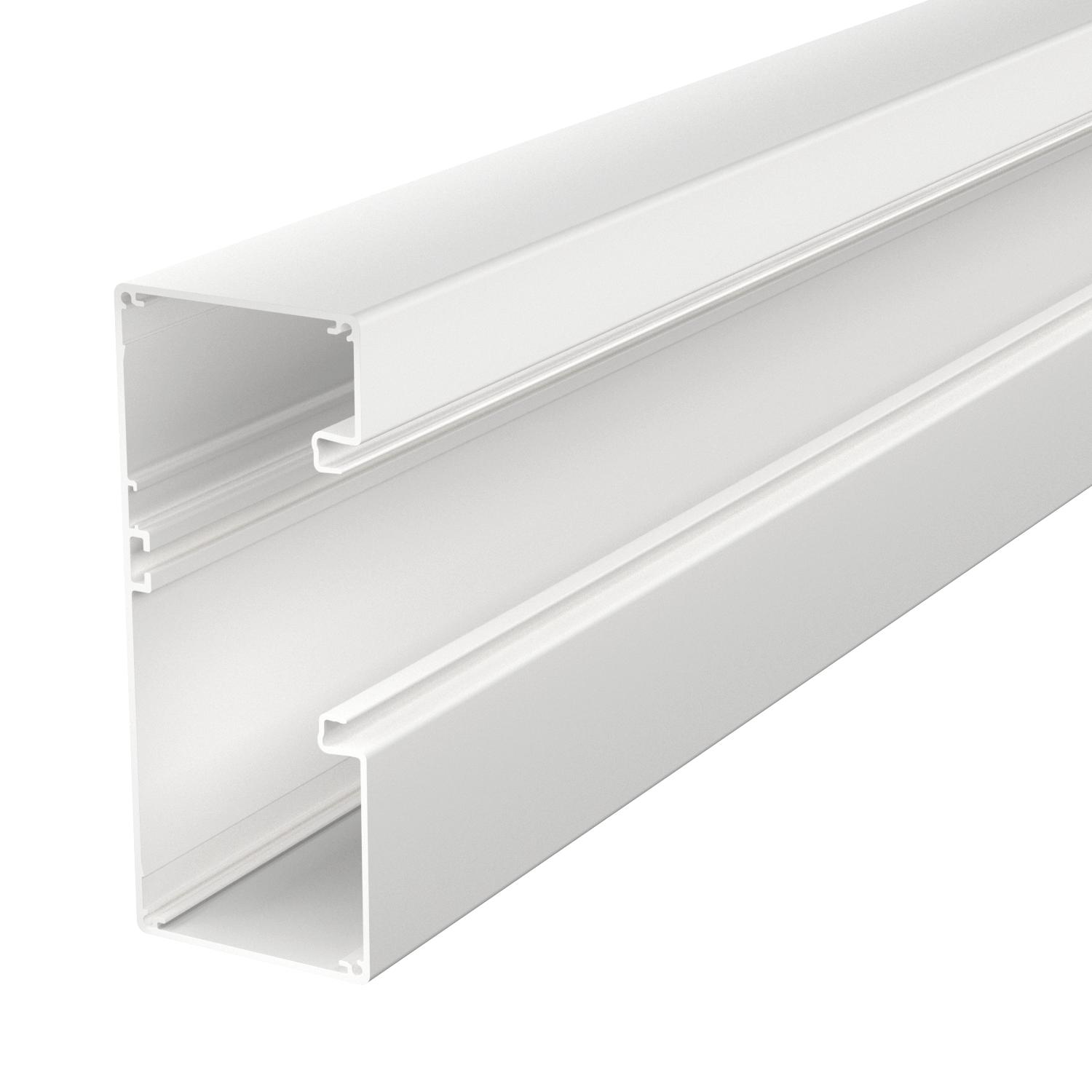

Goulotte d'appareillage, type GA-A70170
Réf. 6279400 | EAN 4012195768715
- Description du produit
-
Description du produitGoulotte d'appareillage fond non perforé pour le montage direct au mur ou sur des consoles. Des longueurs spéciales jusqu'à 6000 mm de couvercles et de socles de goulotte ainsi que d'autres couleurs RAL peuvent être réalisées sur demande. Les surfaces visibles des goulottes d'appareillages sont recouvertes d'un film de protection.
Remarque :
avec les goulottes d'appareillages en aluminium anodisé, de légères différences de teintes dues à la dispersion admissible liée au matériau et au procédé sont inévitables (conformément à la norme DIN 17611). En solution de remplacement, nous proposons un revêtement Epoxy dans la couleur RAL 9006 (Blanc Aluminium).
Le couvercle est à commander séparément. Nous recommandons l'utilisation du clip raidisseur pour goulotte.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Agrafe de retenue de câbles non Coloris blanc pur; RAL 9010 Couvercle compris dans la livraison non Dimension 70x170x2000 Empreinte CO2 (GWP) du berceau à la porte 33,8747 kg CO2e / 1 Mètre Feuillard de protection oui Forme de construction rectangulaire oui Hauteur 70 mm Indice de protection IP30 Indice de protection code IK IK10 Largeur 170 mm Largeur de la partie supérieure 76,5 mm Longueur 2000 mm Matériau aluminium Modèle paroi arrière (face intérieure) profilé en C continu Nombre de parties supérieures 1 nombre de séparateurs enfichables 1 Perforation au fond fond non perforé Perforation de montage dans le fond non Plage de températures d’utilisation max. 60 °C Plage de températures d’utilisation min. -25 °C Raccord de goulotte non Sans halogène oui Section utile 8620 mm² Symétrique non Traitement antibactérien non Type de montage de la couvercle à l'intérieur - Tous les types
-
Accessoires système
- Téléchargements
-
Fiche technique GA-A70170RW / 6279400 , 0.19MB , pdfDéclaration de conformité UE GA-A70170RW / 6279400 , 0.13MB , pdfDéclaration de conformité du Royaume-Uni GA-A70170RW / 6279400 , 0.09MB , pdfREACH Déclaration de conformité GA-A70170RW / 6279400 , 0.12MB , pdfRoHS Déclaration de conformité GA-A70170RW / 6279400 , 0.12MB , pdfInstructions de montage Geräteeinbaukanal Rapid 80® , 4.62MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
Raccord, largeur de goulotte 70 mm
Boîtier d'appareillage, simple
Boîtier d'appareillage, 71GD7-2, double
Décharge de traction
Cartouche
Pince de fixation RKV3V
Embout en aluminium, hauteur de goulotte 70 mm
Séparateur, hauteur de goulotte 70 mm

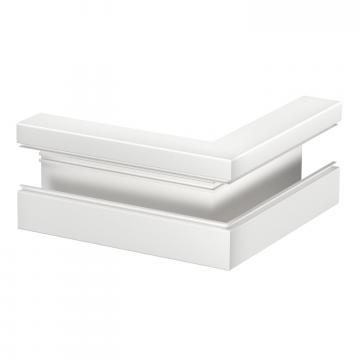

Angle extérieur, hauteur de goulotte 70 mm
Couvercle pour angle extérieur

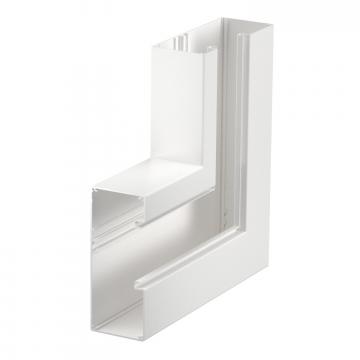

Angle plat concave, hauteur de goulotte 70 mm

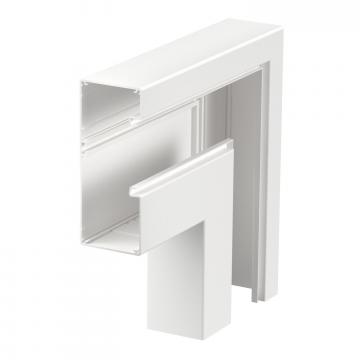

Angle plat convexe, hauteur de goulotte 70 mm
Couvercle pour angle plat

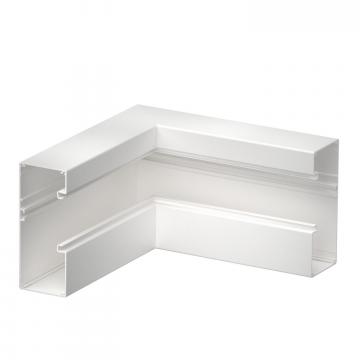

Angle intérieur, largeur de goulotte 70 mm

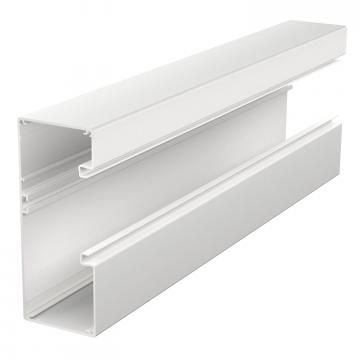

Pièce en Té, hauteur de goulotte 70 mm
