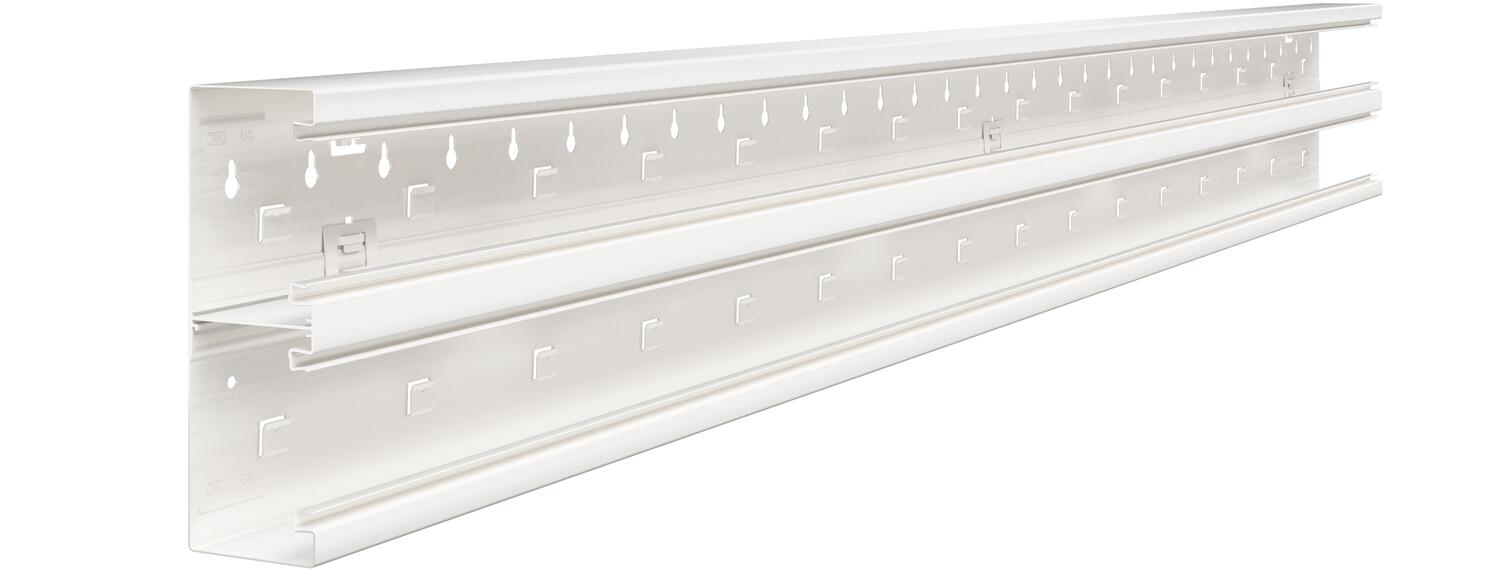

Goulotte d'appareillage, type GS-D70210
Réf. 6278400 | EAN 4012195665557
- Description du produit
-
Description du produitCanal d'allège GS compatible pour un montage direct au mur ou sur des consoles de fixation. La goulotte d'appareillages GS est dotée d'ergots pour la fixation rapide d'un séparateur en acier. La liaison équipotentielle entre les socles de la goulotte est assurée par le raccord. La mesure de protection et la liaison équipotentielle avec la partie inférieure de goulotte est assurée grâce au couvercle auto-connectable breveté. L'ouverture du système fait en réalité 76,5 mm.
Des longueurs spéciales jusqu'à 3000 mm de couvercles et de parties inférieures de goulotte ainsi que d'autres couleurs RAL peuvent être réalisées sur demande. Les surfaces visibles des goulottes d'appareillages peintes sont recouvertes d'un film de protection.
-
- Caractéristiques techniques
-
Caractéristiques techniques

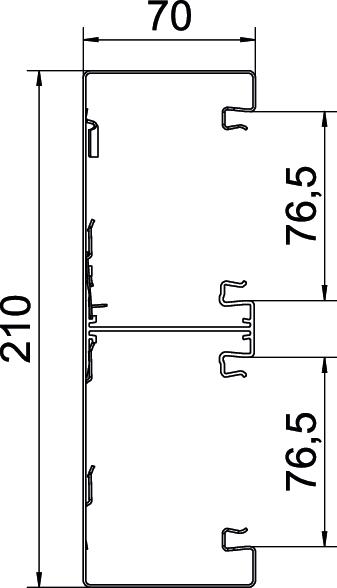

Agrafe de retenue de câbles non Coloris blanc pur; RAL 9010 Couvercle compris dans la livraison non Dimension 70x210x2000 Empreinte CO2 (GWP) du berceau à la porte 20,036 kg CO2e / 1 Mètre Feuillard de protection oui Forme de construction rectangulaire oui Hauteur 70 mm Indice de protection IP30 Indice de protection code IK IK10 Largeur 210 mm Largeur de la couvercle 2 76,5 mm Largeur de la partie supérieure 76,5 mm Longueur 2000 mm Matériau acier Modèle paroi arrière (face intérieure) avec loquets de verrouillage Nombre de parties supérieures 2 nombre de séparateurs enfichables 2 Perforation au fond avec fond perforé Perforation de montage dans le fond oui Plage de températures d’utilisation max. 60 °C Plage de températures d’utilisation min. -25 °C Raccord de goulotte non Sans halogène oui Section utile 12102 mm² Symétrique oui Traitement antibactérien non Type de montage de la couvercle à l'intérieur - Tous les types
-
Accessoires système
- Téléchargements
-
Fiche technique GS-D70210RW / 6278400 , 0.19MB , pdfDéclaration de conformité UE GS-D70210RW / 6278400 , 0.13MB , pdfDéclaration de conformité du Royaume-Uni GS-D70210RW / 6278400 , 0.09MB , pdfInstructions de montage Geräteeinbaukanal Rapid 80® , 4.62MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
Raccord, largeur de goulotte 70 mm
Boîtier d'appareillage, simple
Boîtier d'appareillage, 71GD7-2, double
Décharge de traction
Couvercle de goulotte en tôle d'acier
Pince de fixation RKV3V

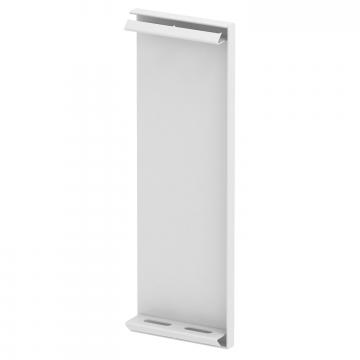

Embout, largeur de goulotte 70 mm
Séparateur en tôle d'acier, hauteur de goulotte 70 mm
Couvercle pour angle extérieur en tôle d'acier, ouverture de système 80 mm

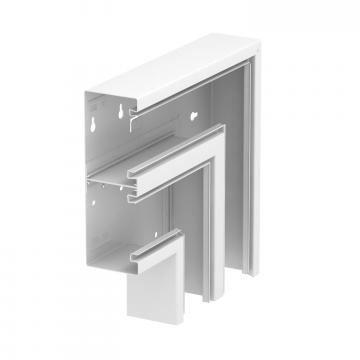

Angle plat convexe, hauteur de goulotte 70 mm
Couvercle pour angle plat en tôle d'acier, ouverture système de 80 mm

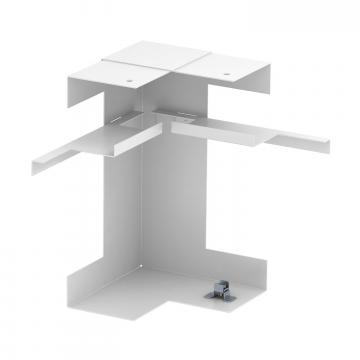

Angle intérieur simple, hauteur de goulotte 70 mm

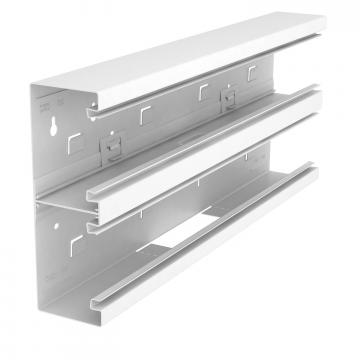

Pièce en Té, hauteur de goulotte 70 mm
