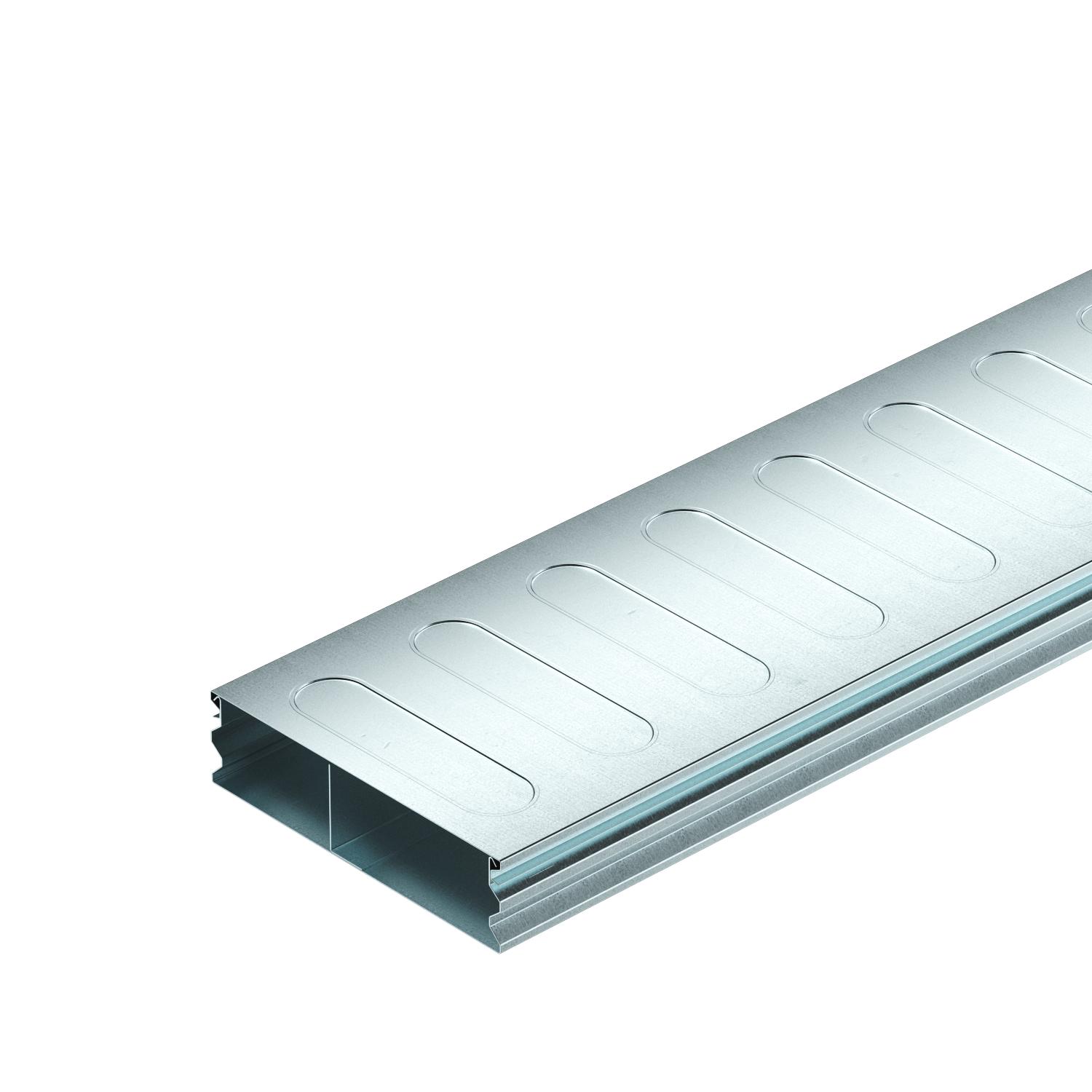

Goulotte d'installation sous plancher, 2 compartiments, hauteur de goulotte de 48 mm
Réf. 7400261 | EAN 4012197351946
- Description du produit
-
Description du produitConduit d'installation sous sol pour la pose de câbles sous la chape.
Les parois latérales profilées offrent une fonction de verrouillage pour verrouiller le couvercle de goulotte sur le socle de goulotte. Les nervures de renfort dans le couvercle de goulotte servent à la stabilisation.
-
- Caractéristiques techniques
-
Caractéristiques techniques

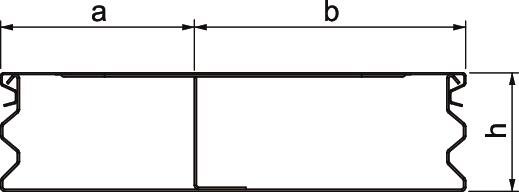

Charge verticale, grande surface jusqu'à 1 500 N Cote a 80 mm Cote b 110 mm couvercle amovible oui Découplable non Dimension 2000x190x48 Dimension h 48 mm Domaine d'application noyés dans la chape Empreinte CO2 (GWP) du berceau à la porte 7,6791 kg CO2e / 1 Mètre Hauteur 48 mm Hauteur de goulotte min. 48 mm Largeur 190 mm Largeur de goulotte min. 190 mm Longueur 2000 mm Matériau acier nombre de séparateurs fixes 1 Nombre de voies 2 St. Section de traction a 3413 mm² Section de traction b 4804 mm² Section utile 8217 mm² Surface galvanisé sendzimir tôle de fond oui - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Coude vertical, à 2 compartiments, hauteur 48 mm
KV2 19048-2 7400629 1 Pièce Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente

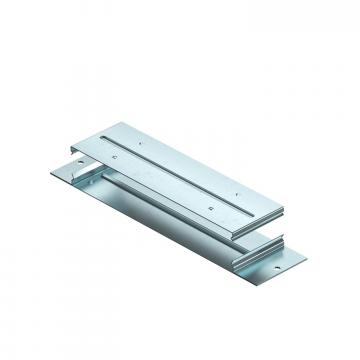

Éclisse de raccordement, hauteur 28 mm
VL 190-2 7400988 1 Pièce - Téléchargements
-
Fiche technique S2 19048-2 / 7400261 , 0.17MB , pdfDéclaration de conformité UE S2 19048-2 / 7400261 , 0.10MB , pdfREACH Déclaration de conformité S2 19048-2 / 7400261 , 0.12MB , pdfRoHS Déclaration de conformité S2 19048-2 / 7400261 , 0.13MB , pdfInstructions de montage Système de conduit sous chape EÜK , 19.88MB , pdfInstructions de montage EÜK screed-covered duct system generation 3 , 76.05MB , pdf
