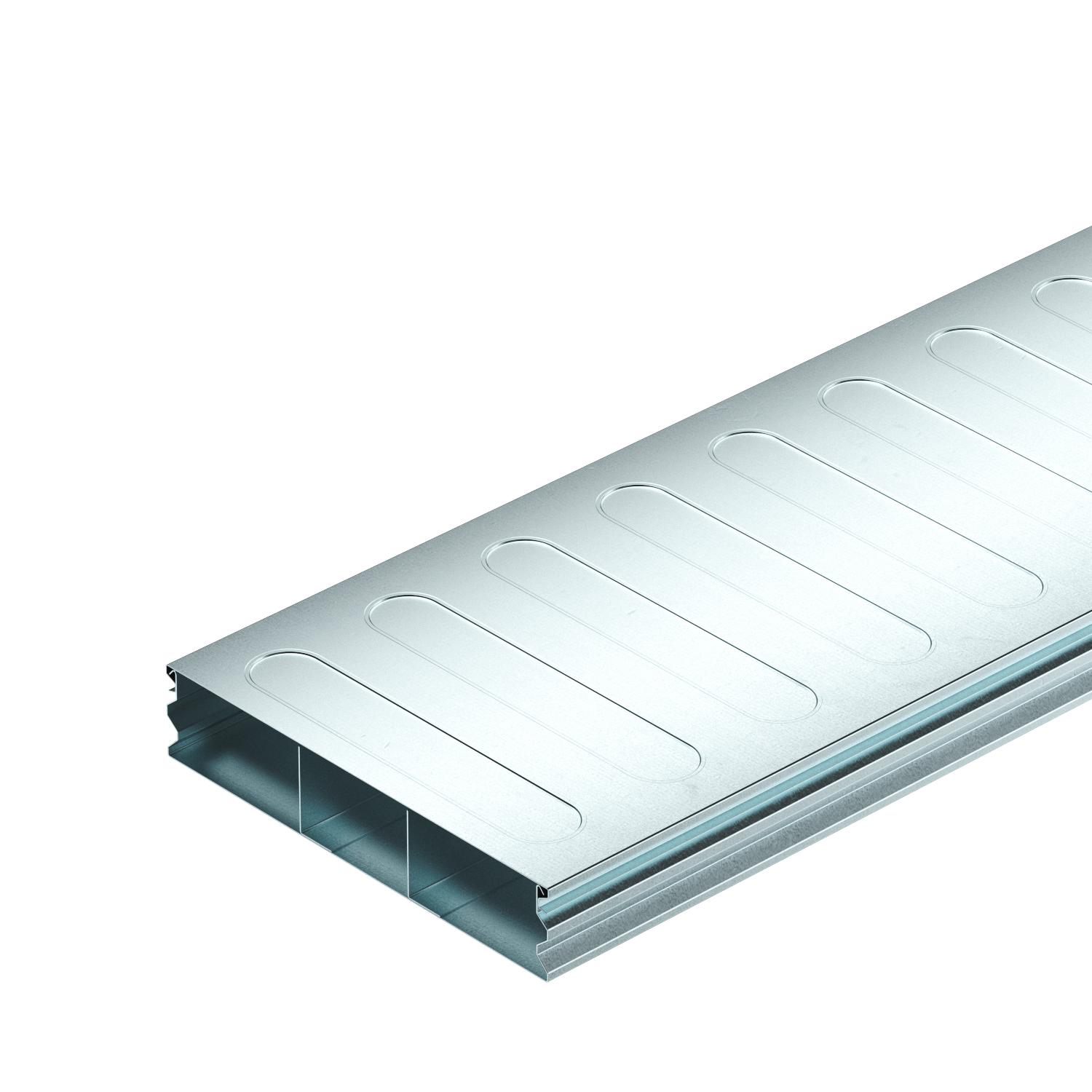

Goulotte d'installation sous plancher, 3 compartiments, hauteur de goulotte de 48 mm
Réf. 7400281 | EAN 4012197352080
- Description du produit
-
Description du produitConduit d'installation sous sol pour la pose de câbles sous la chape.
Les parois latérales profilées offrent une fonction de verrouillage pour verrouiller le couvercle de goulotte sur le socle de goulotte. Les nervures de renfort dans le couvercle de goulotte servent à la stabilisation.
-
- Caractéristiques techniques
-
Caractéristiques techniques

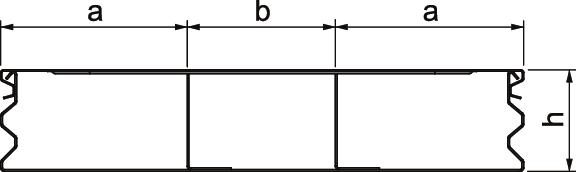

Charge verticale, grande surface jusqu'à 1 500 N Cote a 90 mm Cote b 70 mm couvercle amovible oui Découplable non Dimension 2000x250x48 Dimension h 48 mm Domaine d'application noyés dans la chape Empreinte CO2 (GWP) du berceau à la porte 10,0773 kg CO2e / 1 Mètre Hauteur 48 mm Hauteur de goulotte min. 48 mm Largeur 250 mm Largeur de goulotte min. 250 mm Longueur 2000 mm Matériau acier nombre de séparateurs fixes 2 Nombre de voies 3 St. Section de traction a 3854 mm² Section de traction b 3184 mm² Section utile 10892 mm² Surface galvanisé sendzimir tôle de fond oui - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente

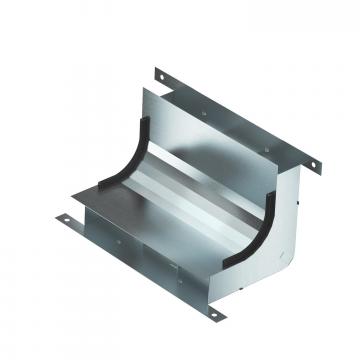

Coude vertical, à 3 compartiments, hauteur 48 mm
KV3 25048-2 7400653 1 Pièce
Éclisse de raccordement, hauteur 28 mm
VL 250-2 7400992 1 Pièce - Téléchargements
-
