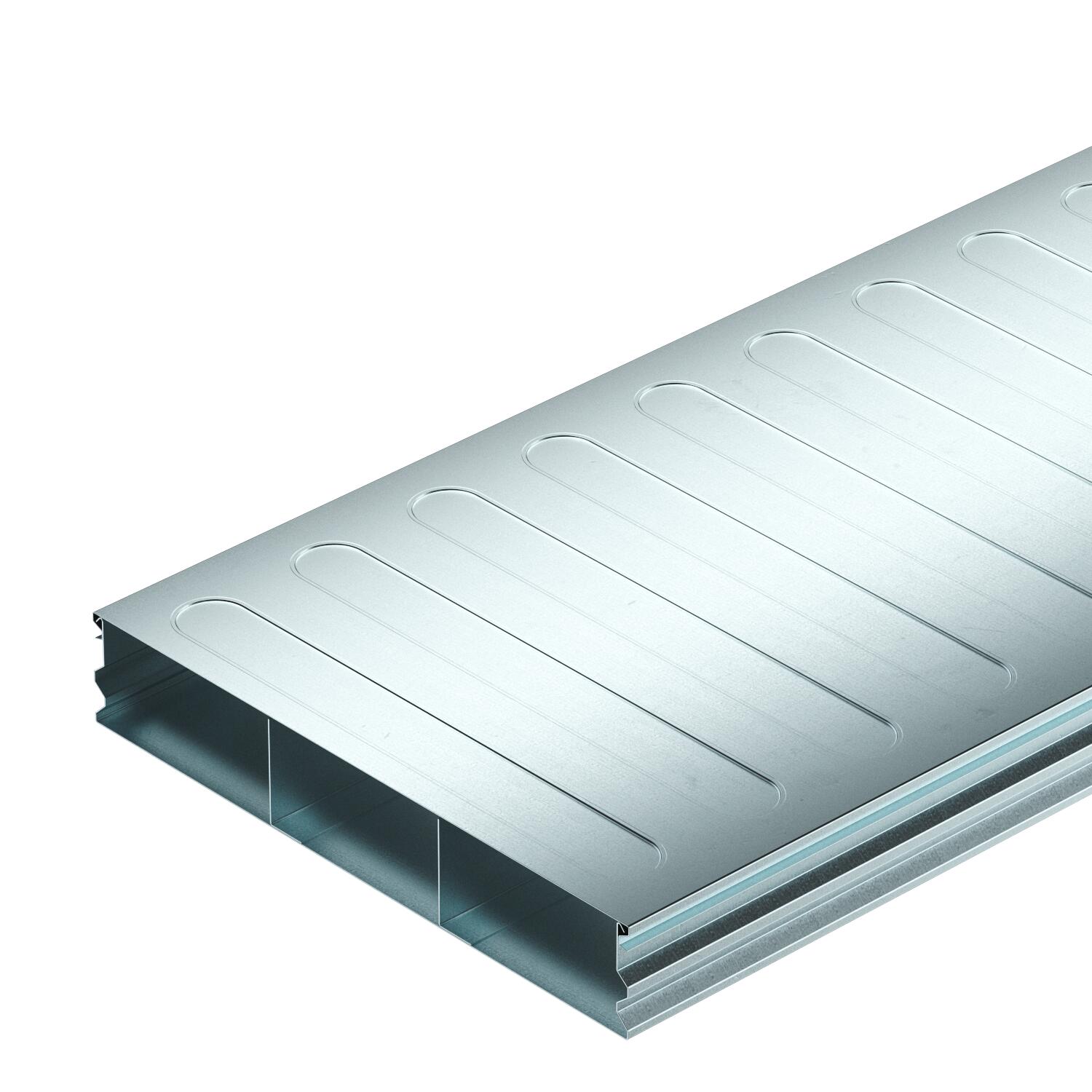

Goulotte d'installation sous plancher, 3 compartiments, hauteur de goulotte de 48 mm
Réf. 7400293 | EAN 4012197352189
- Description du produit
-
Description du produitConduit d'installation sous sol pour la pose de câbles sous la chape.
Les parois latérales profilées offrent une fonction de verrouillage pour verrouiller le couvercle de goulotte sur le socle de goulotte. Les nervures de renfort dans le couvercle de goulotte servent à la stabilisation.
-
- Caractéristiques techniques
-
Caractéristiques techniques

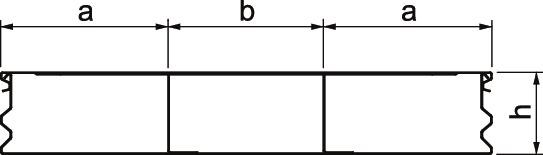

Charge verticale, grande surface jusqu'à 1 500 N Cote a 120 mm Cote b 110 mm couvercle amovible oui Découplable non Dimension 2000x350x58 Dimension h 58 mm Domaine d'application noyés dans la chape Empreinte CO2 (GWP) du berceau à la porte 13,0595 kg CO2e / 1 Mètre Hauteur 58 mm Hauteur de goulotte min. 58 mm Largeur 350 mm Largeur de goulotte min. 350 mm Longueur 2000 mm Matériau acier nombre de séparateurs fixes 2 Nombre de voies 3 St. Section de traction a 6341 mm² Section de traction b 6112 mm² Section utile 18794 mm² Surface galvanisé sendzimir tôle de fond oui - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente

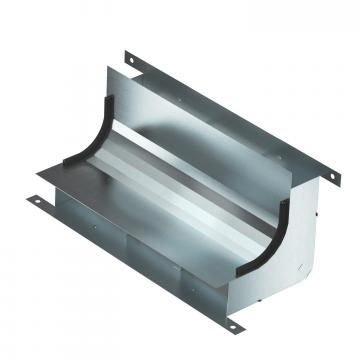

Coude vertical, à 3 compartiments, hauteur 48 mm
KV3 35058-2 7400667 1 Pièce
Éclisse de raccordement, hauteur 28 mm
VL 350-2 7400996 1 Pièce - Téléchargements
-
Fiche technique S3 35058-2 / 7400293 , 0.17MB , pdfDéclaration de conformité UE S3 35058-2 / 7400293 , 0.10MB , pdfREACH Déclaration de conformité S3 35058-2 / 7400293 , 0.12MB , pdfRoHS Déclaration de conformité S3 35058-2 / 7400293 , 0.13MB , pdfInstructions de montage Système de conduit sous chape EÜK , 19.88MB , pdfInstructions de montage EÜK screed-covered duct system generation 3 , 76.05MB , pdf
