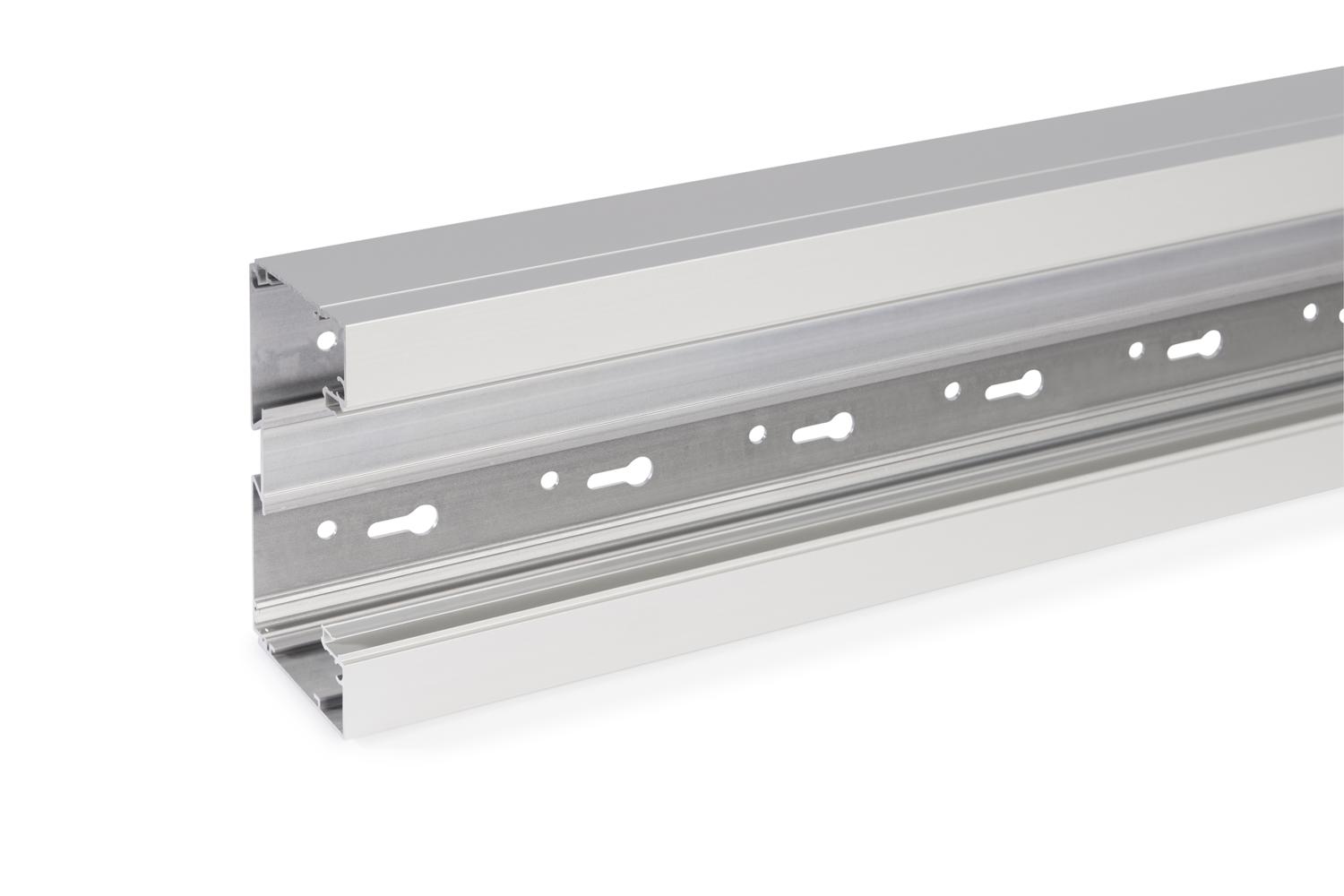

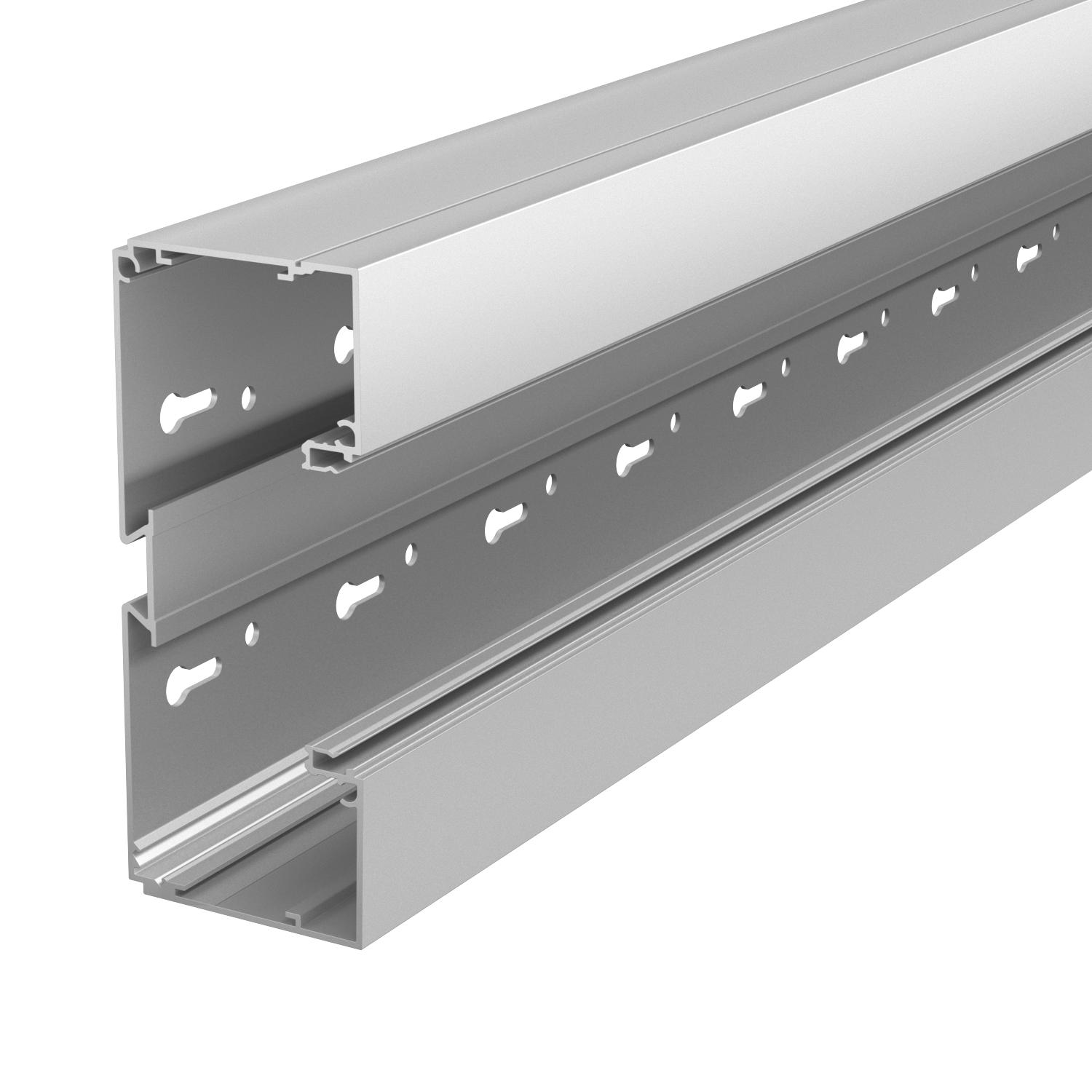

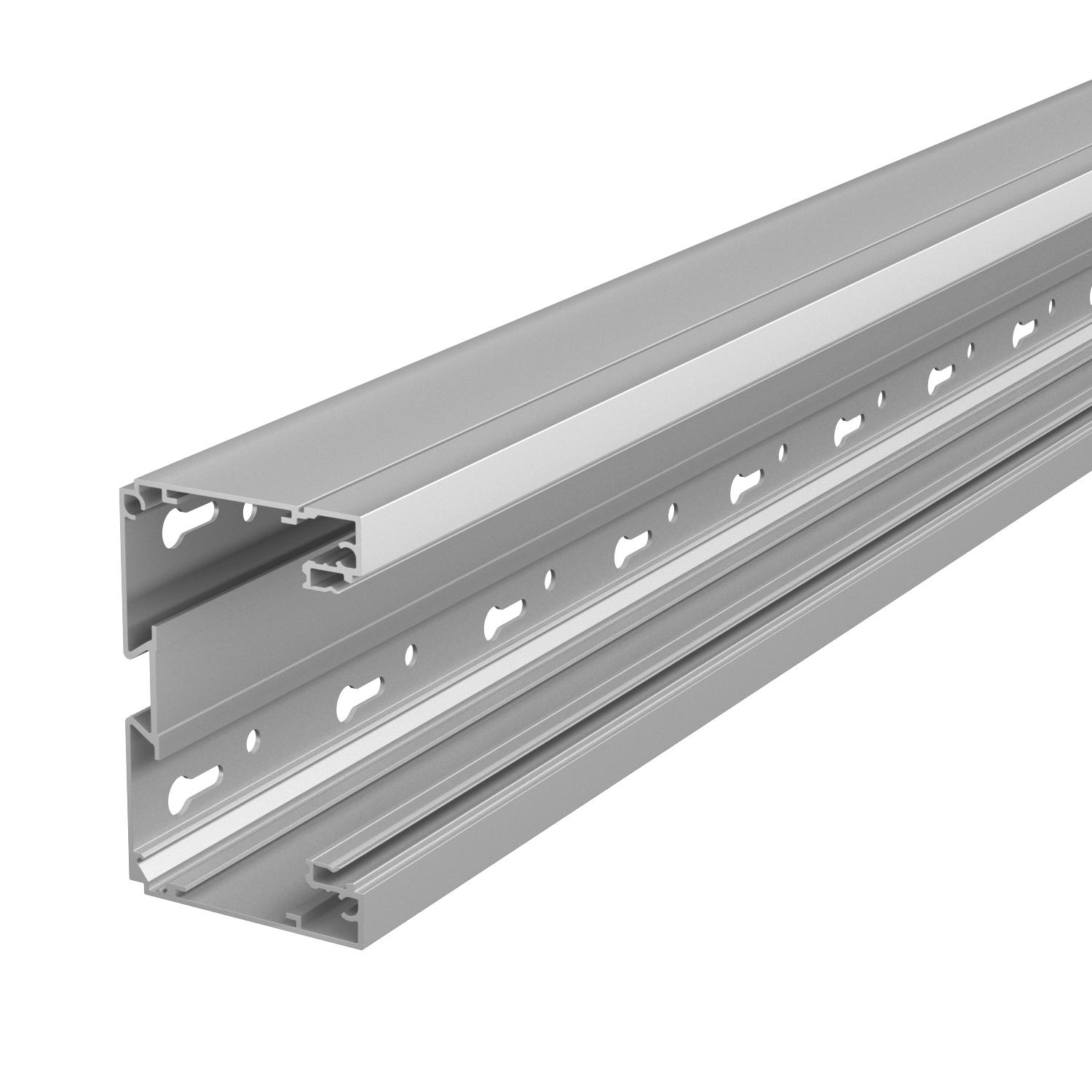

Goulottes d'appareillage BRA 70, largeur de goulotte 170 2000

Goulottes d'appareillage BRA 70, largeur de goulotte 170

Réf. 6133262 | EAN 4012196735303

Réf. / Type	6133262 / BRA 70170 EL

Longueur	2000 mm

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Goulotte d'appareillage SIGNA STYLE pour la distribution encastrée des câbles à l'intérieur.
Remarque : avec les goulottes d'appareillages et pièces de forme en aluminium anodisé, de légères différences de teintes dues à la dispersion admissible liée au matériau et au procédé sont inévitables (conformément à la norme DIN 17 611). En solution de remplacement, nous proposons un revêtement Epoxy dans la couleur RAL 9006 (Blanc Aluminium).

Socle de goulotte avec fond perforé pour le montage. Effectuer des changements de direction avec les pièces de forme et obturer les extrémités de goulotte à l'aide des embouts.

Caractéristiques techniques

Caractéristiques techniques

Agrafe de retenue de câbles	non
Coloris	aluminium
Couvercle compris dans la livraison	non
Dimension	70x170x2000
Feuillard de protection	oui
Forme de construction rectangulaire	oui
Hauteur	70 mm
Indice de protection	IP30
Indice de protection code IK	IK07
Largeur	170 mm
Largeur de la partie supérieure	79 mm
Longueur	2000 mm
Matériau	aluminium
Modèle paroi arrière (face intérieure)	rail DIN continu

Nombre de parties supérieures	1
nombre de séparateurs enfichables	1
Perforation au fond	avec fond perforé
Perforation de montage dans le fond	oui
Plage de températures d’utilisation max.	60 °C
Plage de températures d’utilisation min.	-5 °C
Raccord de goulotte	non
Sans halogène	oui
Section utile	9880 mm²
Surface	anodisé
Symétrique	non
Traitement antibactérien	non
Type de montage de la couvercle	à l'intérieur

Tous les types

Tous les types

Type	Longueur	Réf.	Quantité	Plus petite unité de vente
BRA 70170 EL	2000 mm	6133262	m	2 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente

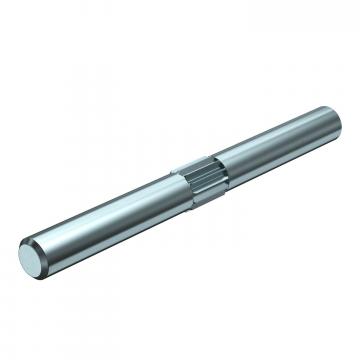

Goujon de raccordement BK KS	BRA KS	6133621	Pièce	100 Pièce
Boîtier d'appareillage BRK GD, simple	BRK GD gr	6133577	Pièce	10 Pièce
Boîtier d'appareillage BRK GD2CEE, double	BRK GD 2CEE gr	6133579	Pièce	4 Pièce

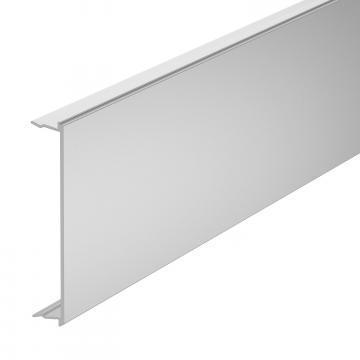

Couvercle BRA OT 80	BRA OT 80 EL	6133267	m	2 m

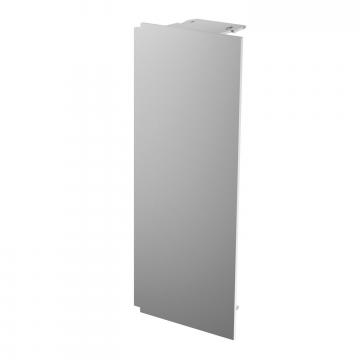

Embout BRA ES 70170	BRA ES70170 EL	6133293	Pièce	1 Pièce

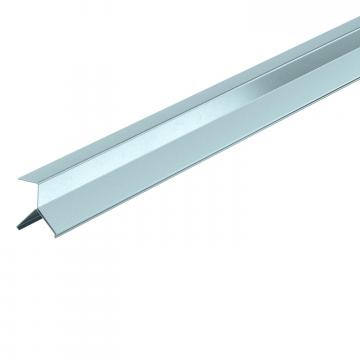

Séparateur BKS TW	BRA TW Stahl	6133178	m	30 m

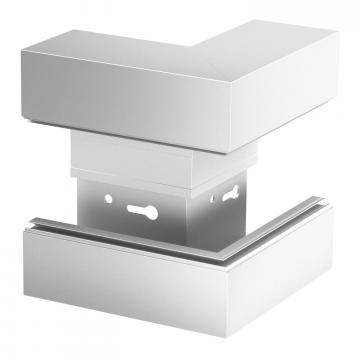

Angle extérieur BRA AE 70170	BRA AE70170 EL	6133273	Pièce	1 Pièce

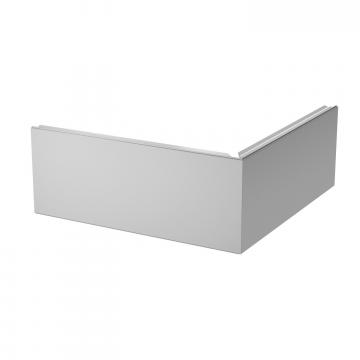

Couvercle BRA OT AE 80	BRA OT 80 AE EL	6133266	Pièce	1 Pièce

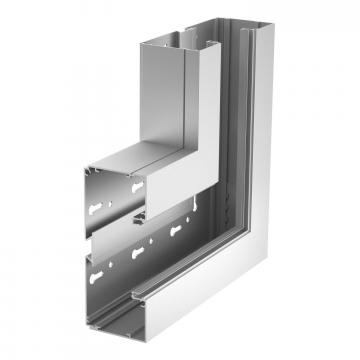

Angle plat BRA FW 70170 I	BRA FWS70170 EL	6133283	Pièce	1 Pièce

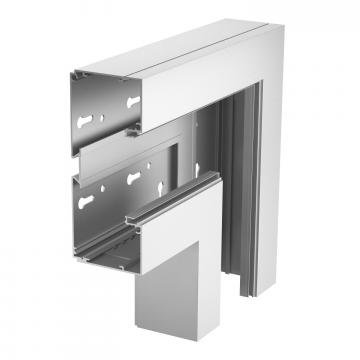

Angle plat BRA FW 70170 A	BRA FWF70170 EL	6133288	Pièce	1 Pièce

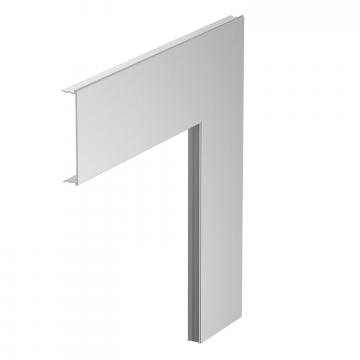

Couvercles BRA OT FW 80 EL	BRA OT 80 FW EL	6133268	Pièce	1 Pièce

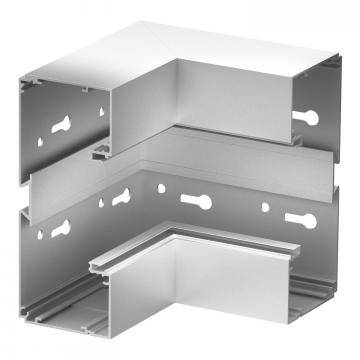

Angle intérieur BRA IE 70170	BRA IE70170 EL	6133278	Pièce	1 Pièce

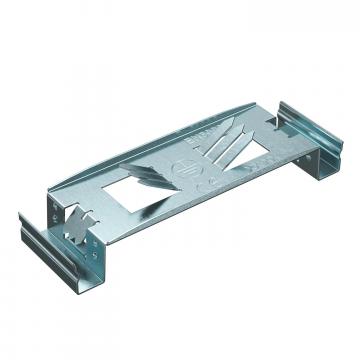

Borne de mise à la terre BA ERD KL	BRA ERD KL	6133407	Pièce	10 Pièce

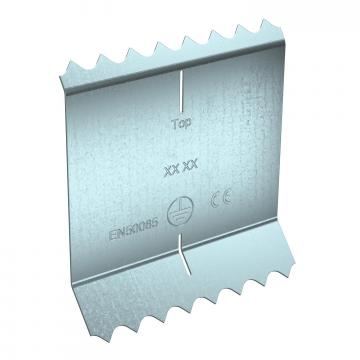

Borne de mise à la terre KUP ERD BA	BRA ERD KUP	6133408	Pièce	10 Pièce

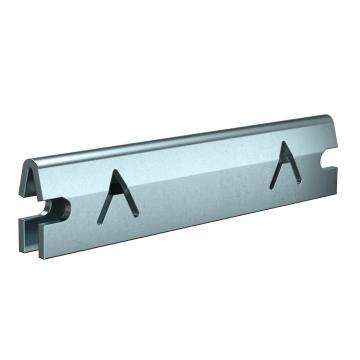

Borne de mise à la terre BKS	BRA ERD VB TW	6133562	Pièce	20 Pièce

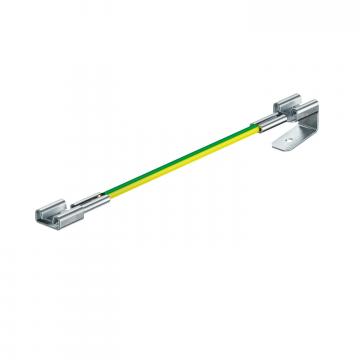

Fil de terre BK ERDKL FL	BRA ERDL FL	6133564	Pièce	10 Pièce

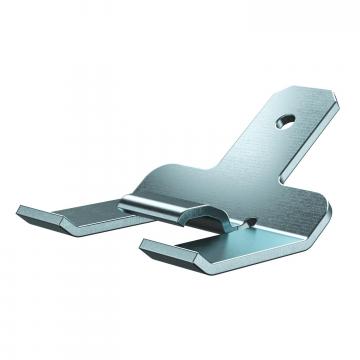

Borne de mise à la terre BKE EL	BRA ERD KL TW	6133615	Pièce	100 Pièce

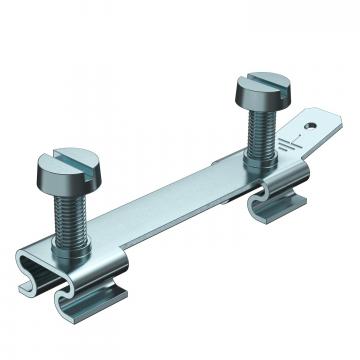

Pont de mise à la terre BKA EB	BRA EB	6133616	Pièce	10 Pièce
