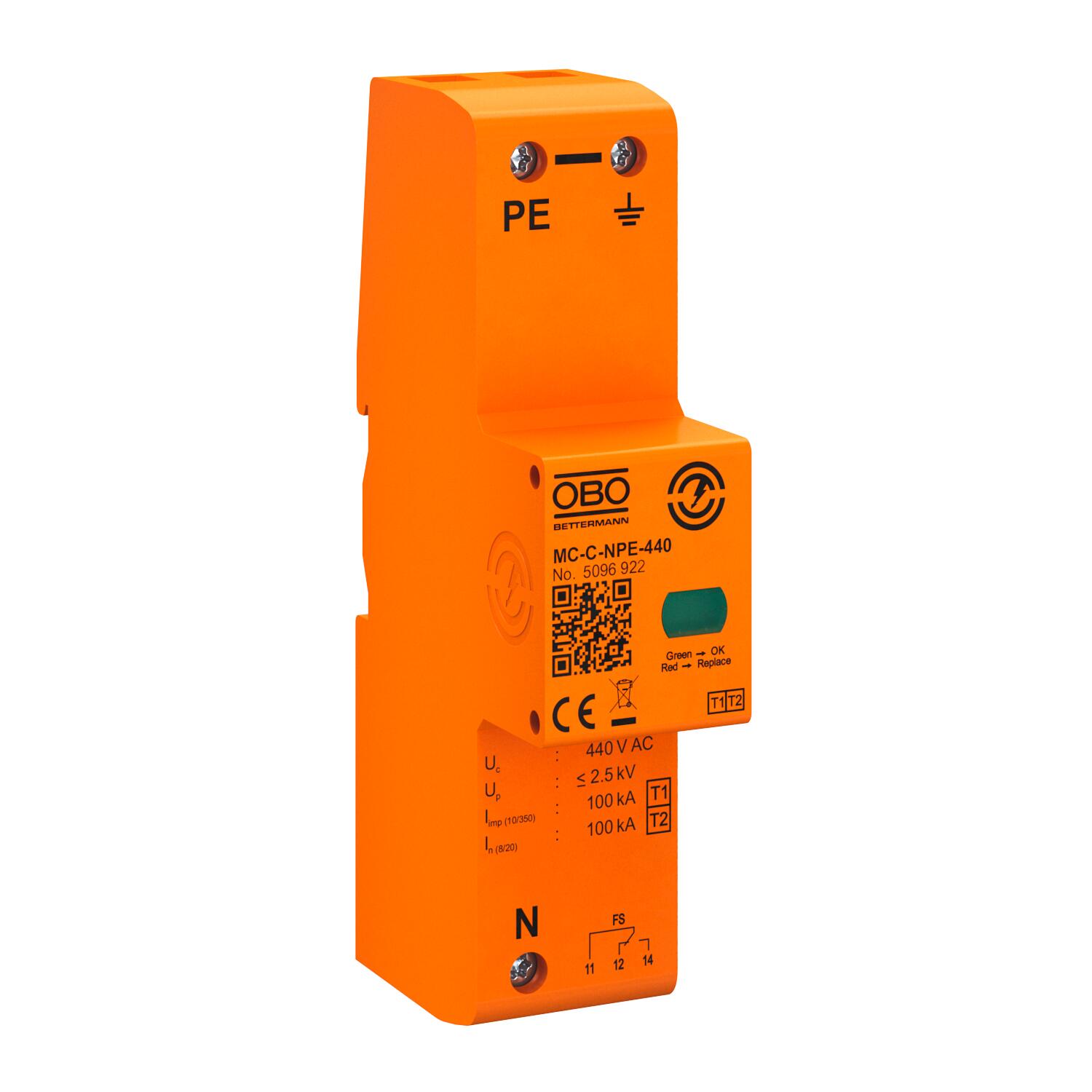

Lightning current arrester MC-C-NPE
Réf. 5096922 | EAN 4012197431884
- Description du produit
-
Description du produitParafoudre type 1
• Excellent niveau de protection <1,3 kV permettant de protéger l'équipement terminal
• Pour la liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (NF EN 62305)
• Capacité d'écoulement 50 kA par pôle et jusqu'à 150 kA (10/350) au total en onde 10/350
• Valeur assignée d'interruption du courant de suite 25 kA, calibre de fusible maximum 500 A gL/gG
• Convient pour l'utilisation dans la zone du pré-compteur conformément à la directive VDEW
• Parafoudre à éclateur encapsulé, sans soufflage d'arc, débrochable, à installer dans les armoires de distribution
Application : industrie et bâtiments dotés d'une protection extérieure contre la foudre, niveau de protection contre la foudre I à IV.
* Complet = cartouche et base
-
- Caractéristiques techniques
-
Caractéristiques techniques
Autre type de réseau non Capacité d'extinction du courant de suivi (eff) [N-PE] 0,1 kA Classe de contrôle type 1 oui Coloris bleu Convient pour application extérieur non Courant de choc de décharge (10/350 μs) 100 kA Courant de décharge nominal (8/20 μs) [L-N] 100 kA Courant nominal de décharge (8/20 µs) 100 kA Dimension 440V Fusible intégré non Humidité de l’air max. 95 % Humidité de l’air min. 5 % Indice de protection IP20 Modèle des pôles N/PE Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Puissance de commutation CA 230 V; 0,5 A Puissance de commutation CC 230 V; 0,1 A / 75 V; 0,5 A Report d'alarme oui signalisation sur l'appareil optique Soufflant non SPD selon CEI 61643-1 classe I+II SPD selon EN 61643-11 type 1+2 Température de service max. 80 °C Température de service min. -40 °C Tension max. permanente CA 440 V Tension max. permanente (N-PE) 440 V Tension nominale CA (50 / 60 Hz) 400 V Tension TOV [N-PE] - withstand mode - 200 ms 1200 V Type de montage Rail DIN 35 mm Type de réseau CC non Type de réseau IT non Type de réseau TN oui Type de réseau TN-C oui Type de réseau TN-C-S oui Type de réseau TN-S oui Type de réseau TT oui Dimensions

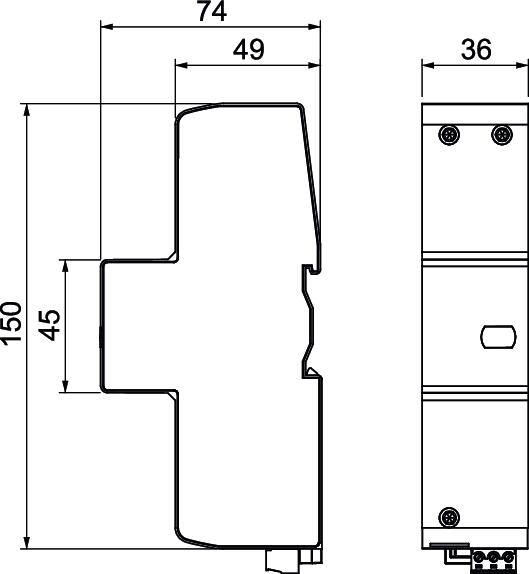

Hauteur 74,5 mm Largeur 36 mm Longueur 150 mm Possibilités de raccordement
Contacts FM Contact inverseur Section de conducteur flexible (à fils de faible diamètre) max. 25 mm² Section de conducteur flexible (à fils de faible diamètre) max. 3 AWG Section de conducteur flexible (à fils de faible diamètre) min. 6 mm² Section de conducteur flexible (à fils de faible diamètre) min. 10 AWG Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) max. 2 AWG Section de conducteur rigide (unifilaire/multifilaire) min. 10 AWG Section de conducteur rigide (unifilaire/multifilaire) min. 6 mm² Section de raccordement des bornes FM max. 16 AWG Section de raccordement des bornes FM max. 1,5 mm² Section de raccordement des bornes FM min. 21 AWG Section de raccordement des bornes FM min. 0,5 mm² Empreinte CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,7395 kg CO₂e Date de détermination valeur CO2 2025-05-27T00:00:00.000+0200 Declared Unit (LCA) Pièce Declared Unit Quantity (LCA) 1 Empreinte CO2 (GWP) du berceau à la porte 0,7395 kg CO2e / 1 Pièce - Tous les types
