Parafoudre combiné à 3 pôles + NPE
Réf. 5096879 | EAN 4012195077091
- Description du produit
-

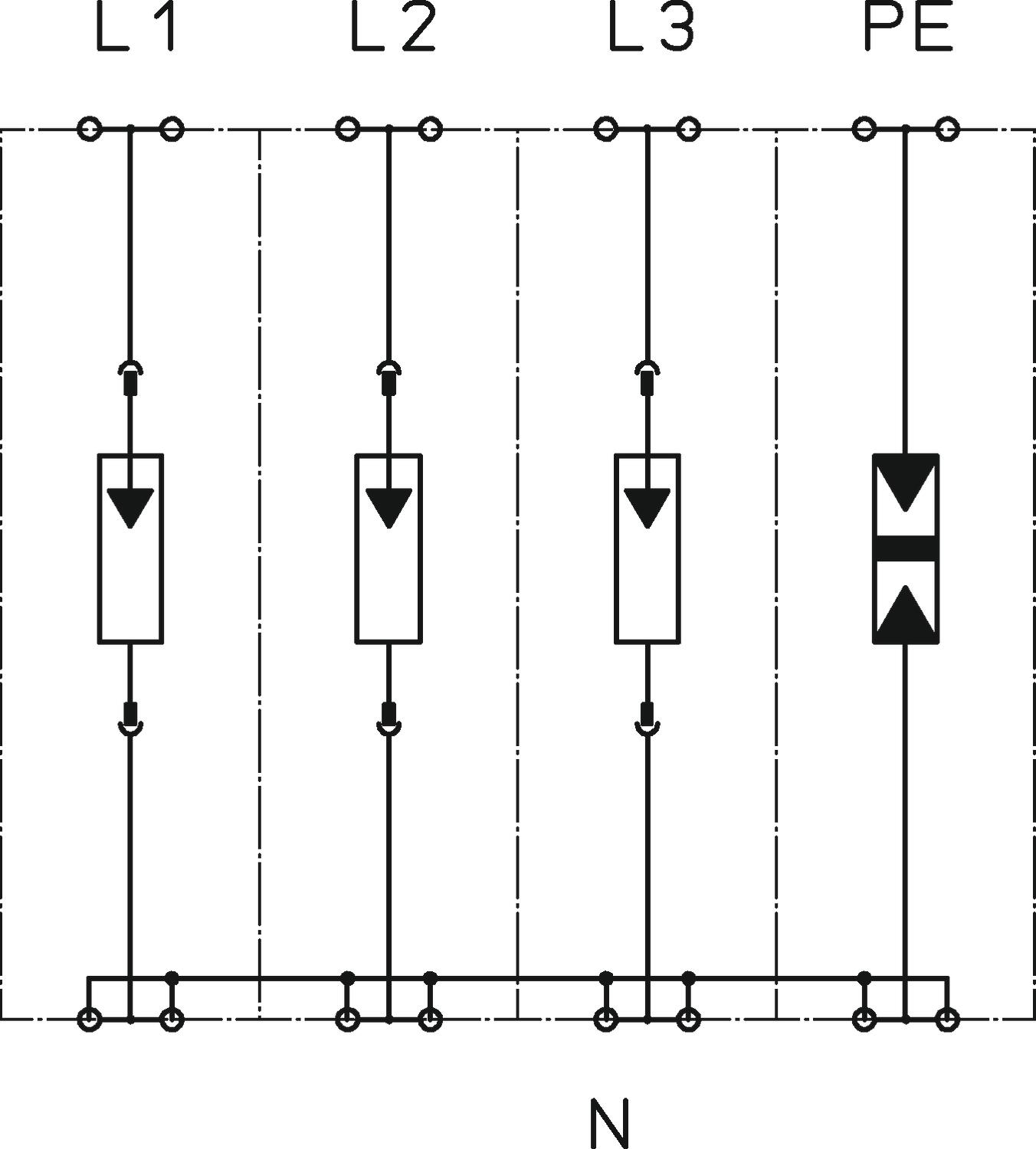

Description du produitParafoudre combiné type 1+2, 4 pôles, pour réseaux TT et TN-S.
Entièrement pré-assemblé et prêt à être connecté composé de:
3 x MCD 50-B: Parafoudre coordonné type 1 + 2 selon EN 61643-11 et
1 x MCD 125-B / NPE: éclateur N-PE coordonné type 1 + 2 selon EN 61643-11. Pour interface 0 à 2 (ZPF) conformément au concept des zones de protection contre la foudre selon CEI 61312-1 ou VDE 0185-305.
• Liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)
• Capacité de décharge de courant de foudre 50 kA (10/350) par pôle et jusqu'à 125 kA (10/350) au total
• Niveau de protection <1,7 kV, active la protection de l'appareil
• Résistance aux courts-circuits 10 kA, fusible de secours parafoudre jusqu'à 500 A gL / gG
• Convient pour une utilisation dans la zone de pré-comptage selon VDE-AR-N 4100
• Éclateur à étincelles encapsulé et non soufflant
Application: Installations industrielles et bâtiments avec protection externe contre la foudre des classes I à IV.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Autre type de réseau non Capacité d'extinction du courant de suivi (eff) [N-PE] 0,1 kA Classe de contrôle type 1 oui Classe de contrôle type 2 oui Courant de choc de décharge (10/350) [total] 125 kA Courant de choc de décharge (10/350 μs) 50 kA Courant de décharge (8/20 µs) [total] 125 kA Courant de décharge nominal (8/20 μs) [L-N] 50 kA Courant de décharge nominal (8/20 μs) [N-PE] 125 kA Courant nominal de décharge (8/20 µs) 50 kA Dimension 255V Empreinte CO2 (GWP) du berceau à la porte 8,7435 kg CO2e / 1 Pièce Fusible en amont max. 500 A Hauteur 69 mm Homologations VDE Humidité de l’air max. 95 % Humidité de l’air min. 5 % Indice de protection IP20 Largeur 140 mm Longueur 100 mm Modèle 3+NPE Modèle des pôles 3+N/PE Niveau de protection [L-N] ≤1,7 Nombre de pôles 1 OBO_Courant de charge nominal (borne d'entrée / de sortie) 125 A Plage de températures d’utilisation max. 85 °C Plage de températures d’utilisation min. -40 °C Protection contre les surintensités côté réseau max 500 Report d'alarme non résistance aux courts-circuits 10 kA Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 10 kA Section de conducteur rigide (unifilaire/multifilaire) max. 50 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 10 mm² signalisation sur l'appareil aucun Soufflant non SPD selon CEI 61643-1 classe I+II SPD selon EN 61643-11 type 1+2 Température de service max. 85 °C Température de service min. -40 °C temps de réponse <100 ns Tension max. permanente CA 255 V Tension max. permanente (L-N) 255 V Tension max. permanente (N-PE) 255 V Tension nominale CA (50 / 60 Hz) 230 V Type de montage Rail DIN 35 mm Type de réseau CC non Type de réseau IT non Type de réseau TN oui Type de réseau TN-C non Type de réseau TN-C-S oui Type de réseau TN-S oui Type de réseau TT oui type du réseau TN-S, TT ZPF 0→2 - Tous les types
- Téléchargements
-
Fiche technique MCD 50-B 3+1 / 5096879 , 0.31MB , pdfCatalogue Surge protection , 28.42MB , pdfDéclaration de conformité UE MCD 50-B 3+1 / 5096879 , 0.13MB , pdfREACH Déclaration de conformité MCD 50-B 3+1 / 5096879 , 0.12MB , pdfRoHS Déclaration de conformité MCD 50-B 3+1 / 5096879 , 0.12MB , pdfApprobation VDE symbol approval NPE , 0.27MB , pdfApprobation Homologation VDE MCD-50 , 0.16MB , pdfAide à la sélection Protection contre les surtensions – Aide à la sélection OBO , 2.00MB , pdfAide à la sélection Aide à la sélection parafoudres , 2.00MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
