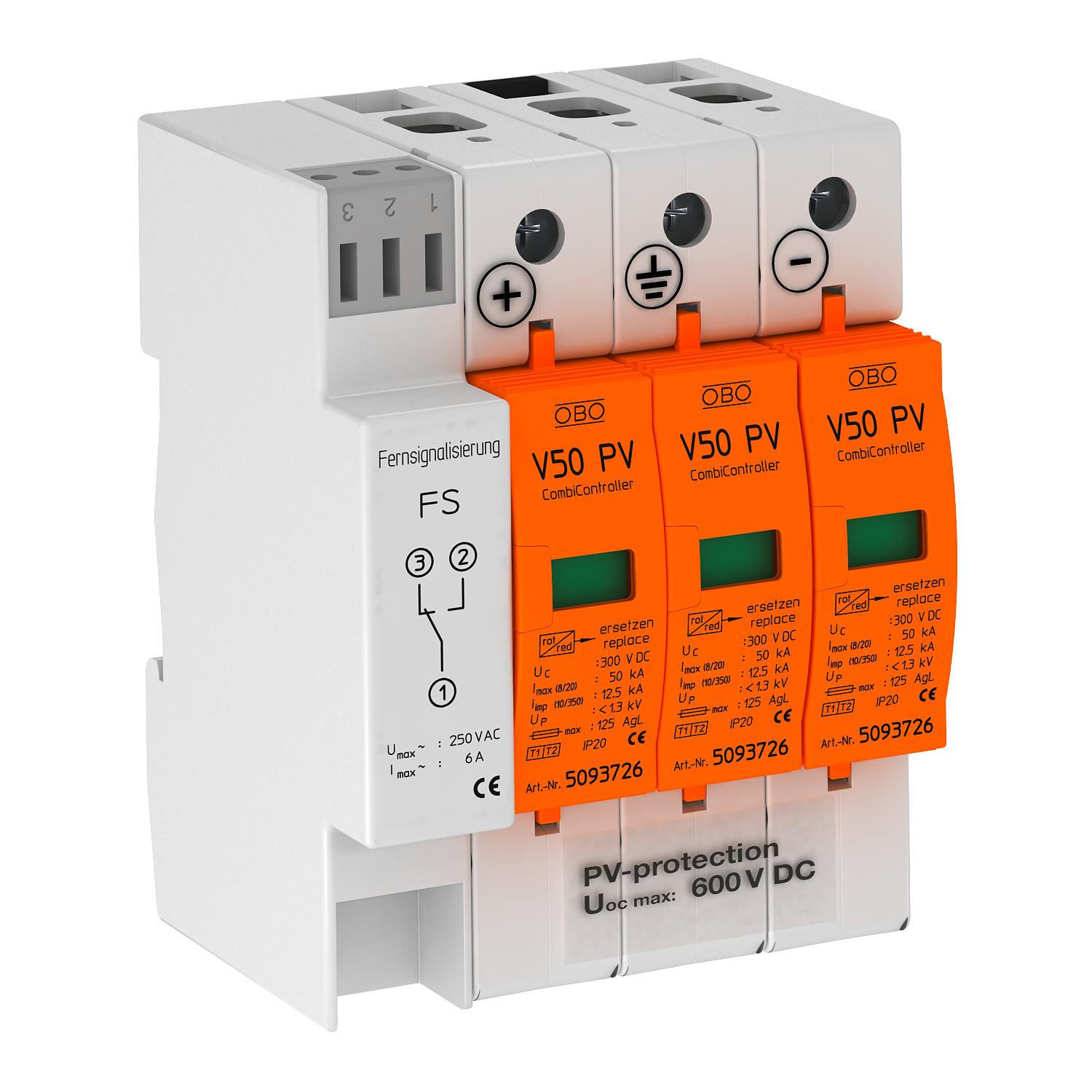

Parafoudre combiné V50, 600 V DC pour PV
Réf. 5093625 | EAN 4012195709022
- Description du produit
-
Description du produitParafoudre combiné V50 type 1+2, pour installations photovoltaïques
• Unité complète composée d'un parafoudre enfichable avec dispositif de coupure
• Circuit en Y résistant aux défauts selon VDE 0100-712 (EN 50539-12)
• Liaison équipotentielle de protection contre les surtensions selon VDE 0100-443 (CEI 60364-4-44)
• Capacité d'écoulement jusqu'à 12,5 kA (10/350) et 50 kA (8/20) par pôle
• Niveau de protection CC bas : < 2,6 KV et Uoc max = 600 V CC
• Avec voyant d'état pour une utilisation dans les coffrets de distribution
Application : installations photovoltaïques avec protection extérieure contre la foudre
-
- Caractéristiques techniques
-
Caractéristiques techniques
Autre type de réseau non Contacts FM Contact inverseur Courant de choc de décharge (10/350 μs) 12,5 kA Courant de décharge maximal (8/20 μs) 50 kA Courant de décharge nominal (8/20 μs) [L-N] 30 kA Courant nominal de décharge (8/20 µs) 30 kA Dimension 600V DC Empreinte CO2 (GWP) du berceau à la porte 1,0117 kg CO2e / 1 Pièce Fusible en amont max. 125 A Indice de protection IP20 Modèle 3 pôles PV Modèle des pôles 3 Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Protection contre les surintensités côté réseau max 125 Report d'alarme oui Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 2,5 mm² signalisation sur l'appareil optique Soufflant non SPD selon CEI 61643-1 classe I+II SPD selon EN 61643-11 type 1+2 Température de service max. 80 °C Température de service min. -40 °C temps de réponse <25 ns Tension max. permanente CC 600 V Type de montage Rail DIN 35 mm Type de réseau CC oui Type de réseau IT non Type de réseau TN non Type de réseau TN-C non Type de réseau TN-C-S non Type de réseau TN-S non Type de réseau TT non type du réseau DC ZPF 0→2 - Tous les types
