Protection pour appareils de terrain 2 | 2 pôles ; métrique | 22 | 32

Protection pour appareils de terrain

Réf. 5098380 | EAN 4012195683339

Réf. / Type	5098380 / FDB-2 24-M

nombre de pôles	2

Modèle	2 pôles ; métrique

Tension max. permanente CA	22 V

Tension max. permanente CC	32 V

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

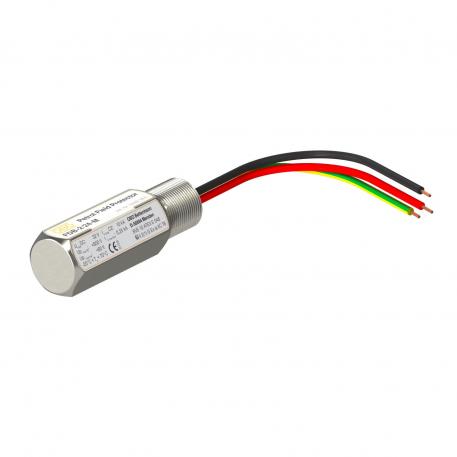

Petrol field protector FDB pour circuits de mesure à sécurité intrinsèque et systèmes de bus

• Différentes connectiques disponibles (métrique/NPT)
• Faible niveau de protection à niveau de courant élevé
• Simple à installer sur des capteurs de terrain
• Capacité propre et inductance négligeables
• Enveloppe en acier inoxydable résistante à la pression
• Certificat ATEX : II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048)

Application : protection de capteurs de débit, capteurs de température

Caractéristiques techniques

Caractéristiques techniques

Capacité (fil-fil)	< 17 pF
Capacité (fil-terre)	< 26 pF
Certifiés Ex	II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048)
contact de signalisation à distance	non
Courant de décharge total (8/20)	10 kA
Dimension	32V
Empreinte CO2 (GWP) du berceau à la porte	0,0039 kg CO2e / 1 Pièce
Indice de protection	IP65/67
Kategorie	Type 2+3 / C2+C1
Matériau du boîtier	V2A
Mise à la terre par :	Câble de connexion
Modèle	2 pôles ; métrique
Modèle testé antidéflagrant	oui

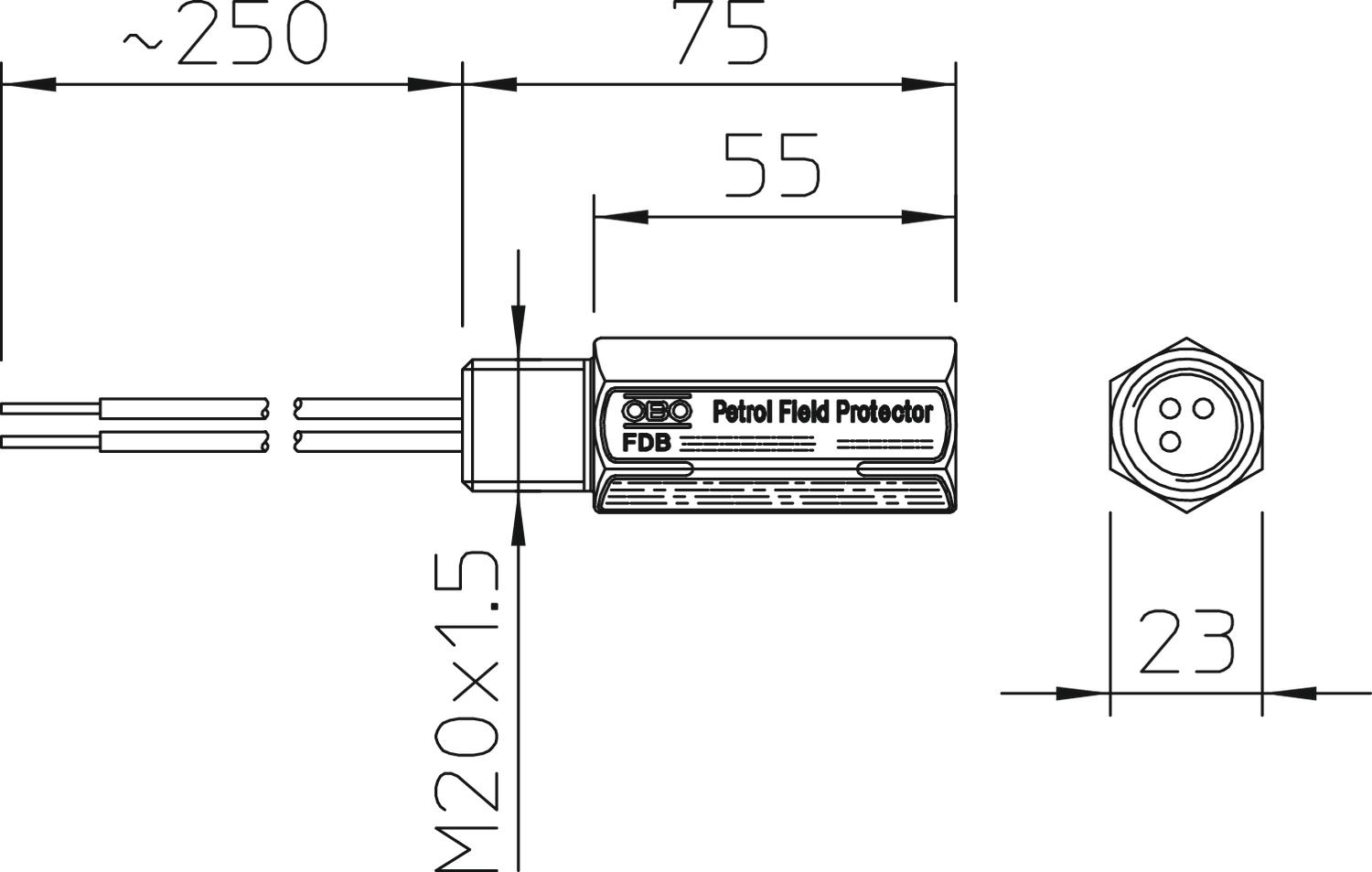

Montage côté champ/appareil :	Câble de raccordement 1,5 mm² Longueur ~ 250 mm

Montage entrée/sortie	M20 x 1,5 filetage extérieur
Niveau de protection fil - fil	<80 V
Niveau de protection fil - terre	<800 V
nombre de pôles	2
Norme d'essais	IEC 61643-21
Plage de températures d’utilisation max.	70 °C
Plage de températures d’utilisation min.	-20 °C
Résistance au courant de choc fil - fil	C1: 0,5 kV / 0,25 kA (8/20µs)
Résistance au courant de choc fil - terre	C2: 5 kV / 2,5 kA (8/20µs)
signalisation sur l'appareil	aucun
SPD selon CEI 61643-21	Classe II+III / C2+C1
Tension max. permanente CA	22 V
Tension max. permanente CC	32 V
ZPF	1→3
