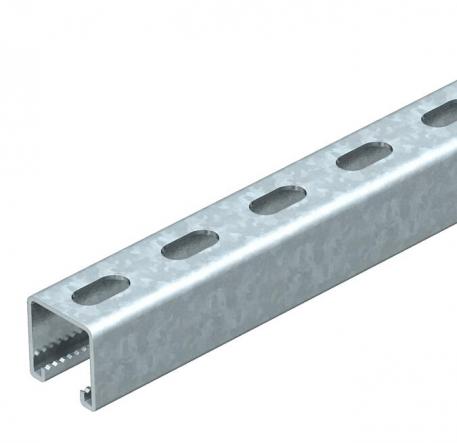

Rail de montage, MS4141, fente 22 mm, FT, perforé 200 | 41 | 41 | 2,5 | galvanisé à chaud par trempage

Rail de montage, MS4141, fente 22 mm, FT, perforé

Réf. 1122509 | EAN 4012195484516

Réf. / Type

Longueur

Largeur	41 mm

Hauteur	41 mm

épaisseur du matériau	2,5 mm

Surface	galvanisé à chaud par trempage

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Rail profilé en C lourd pour l'installation individuelle de structures porteuses pour, par exemple, des chemins de câbles, ou comme console pour armoires électriques. Également utilisable pour la pose de câbles, en association avec des brides de fixation avec attache en U.

Caractéristiques techniques

Caractéristiques techniques

Avec dents chevauchantes	oui
Avec perforation	oui
Dimension	200x41x41
Dimension du trou	14x28 mm
Écart du perçage central	50 mm
épaisseur du matériau	2,5 mm
Forme de profilé	Profilé en C
Maintien en fonction	non
Matériau	acier
Modèle	Profilé simple

Ouverture	22 mm
Séparable	non
Surface	galvanisé à chaud par trempage
Type de perçage	Dos perforé
Valeur statistique ly	6,05 cm
Valeur statistique lz	9,01 cm
Valeur statistique Wy	2,91 cm²
Valeur statistique Wz	4,4 cm²
Valeur statistique A	2,97 cm²

Dimensions

Cote L	200 mm
Hauteur	41 mm

Largeur	41 mm
Longueur	200 mm

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	épaisseur du matériau	Surface	Réf.	Quantité	Plus petite unité de vente
MS4141P0200FT	200 mm	41 mm	41 mm	2,5 mm	galvanisé à chaud par trempage	1122509	Pièce	1 Pièce
MS4141P0300FT	300 mm	41 mm	41 mm	2,5 mm	galvanisé à chaud par trempage	1122517	Pièce	1 Pièce
MS4141P0400FT	400 mm	41 mm	41 mm	2,5 mm	galvanisé à chaud par trempage	1122525	Pièce	1 Pièce
MS4141P0500FT	500 mm	41 mm	41 mm	2,5 mm	galvanisé à chaud par trempage	1122533	Pièce	1 Pièce
MS4141P0600FT	600 mm	41 mm	41 mm	2,5 mm	galvanisé à chaud par trempage	1122541	Pièce	1 Pièce
MS4141P0700FT	700 mm	41 mm	41 mm	2,5 mm	galvanisé à chaud par trempage	1122568	Pièce	1 Pièce
MS4141P0800FT	800 mm	41 mm	41 mm	2,5 mm	galvanisé à chaud par trempage	1122576	Pièce	1 Pièce
MS4141P0900FT	900 mm	41 mm	41 mm	2,5 mm	galvanisé à chaud par trempage	1122584	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Écrou coulissant ZL	MS41SN M10 ZL	1147214	Pièce	50 Pièce
Vis à tête marteau ZL	MS41HB M10x30 ZL	1148322	Pièce	50 Pièce
Bride de fixation rapide, plaque de pression simple en matière plastique, FT	2056U 22 FT	1175211	Pièce	100 Pièce
