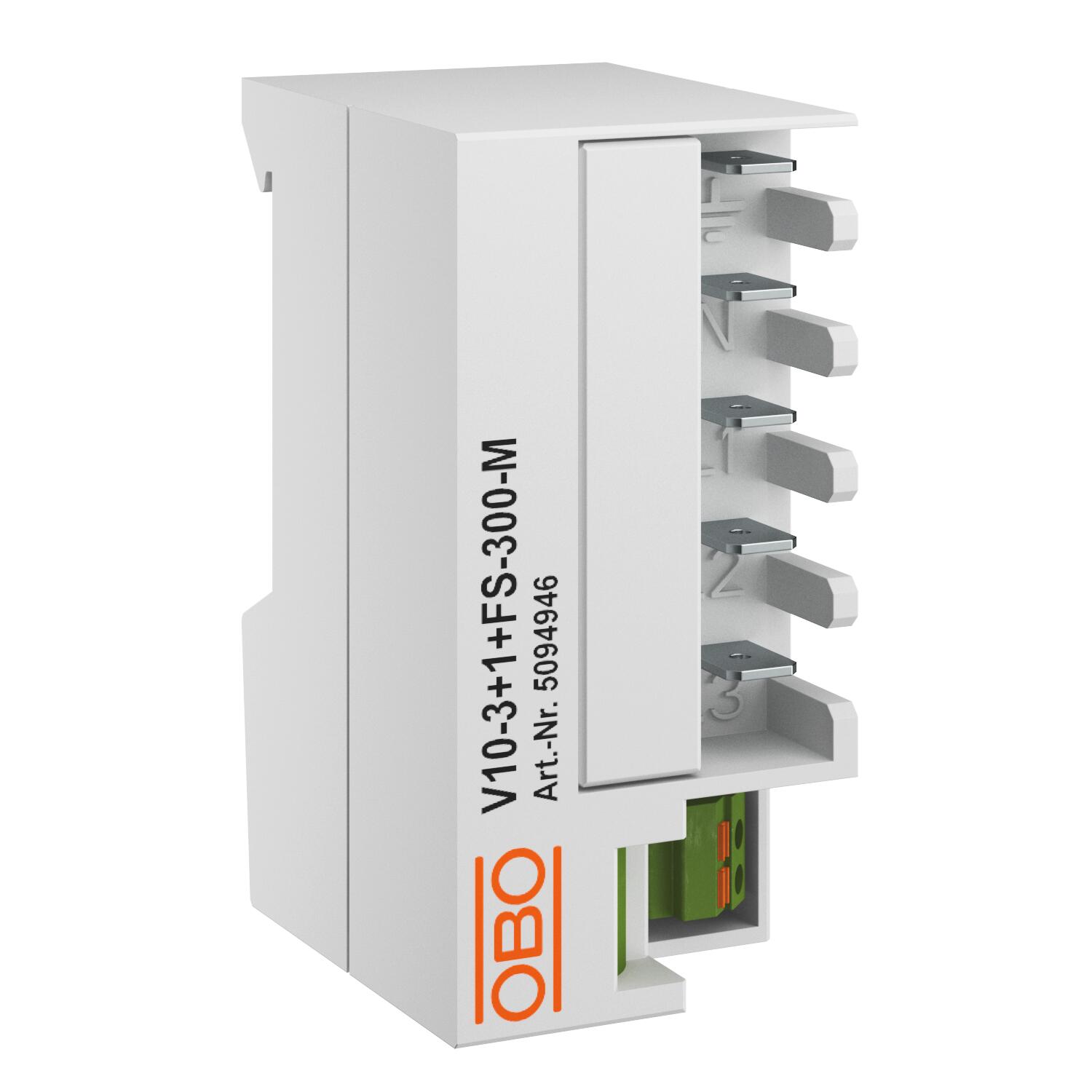

Surge arrester V10 – Mini
Réf. 5094946 | EAN 4012197504922
- Description du produit
-
Description du produitParafoudre type 2+3 compact
• Pour la liaison équipotentielle de parasurtenseur VDE 0100-443 (CEI 60364-4-44)
• Capacité d'écoulement jusqu'à 60 kA (8/20) au total
• Solution 3+1 intégrée sur une largeur de modules de 45 mm pour réseaux TN et TT
• Varistance haute performance
• Avec dispositif de coupure thermique et dynamique et affichage des fonctions
• Option alarme sonore (AS) ou report d'alarme (FS)
Application : sous-circuits et distribution par étage ainsi que protection d'appareils triphasés.
-
- Caractéristiques techniques
-
Caractéristiques techniques

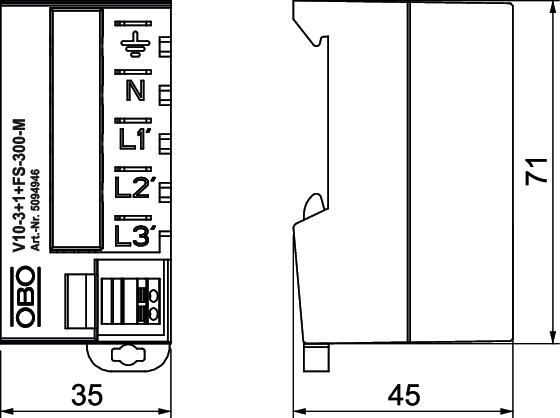

Autre type de réseau non Capacité d'extinction du courant de suivi (eff) [N-PE] 0,1 kA Classe de contrôle type 2 oui classe de contrôle type 3 oui Contacts FM Contact à ouverture Convient pour application extérieur non Courant de décharge (8/20 µs) [total] 60 kA Courant de décharge maximal (8/20 μs) [L-N] 20 kA Courant de décharge maximal (8/20 μs) [N-PE] 40 kA Courant nominal de décharge (8/20 µs) 10 kA Dimension 300V Fusible en amont max. 63 A Fusible intégré non Hauteur 76 mm Humidité de l’air max. 95 % Humidité de l’air min. 5 % Indice de protection IP20 Largeur 35 mm Longueur 38 mm Modèle 3+NPE Modèle des pôles 3+N/PE OBO_Courant de charge nominal (borne d'entrée / de sortie) 32 A Plage de températures d’utilisation max. 85 °C Plage de températures d’utilisation min. -40 °C Protection contre les surintensités côté réseau max 63 A gG Puissance de commutation CA 250V / 1A ; 125V / 1A Puissance de commutation CC 48V / 0,5A; 24V / 0,5A; 12V / 0,5A Report d'alarme oui Section de conducteur rigide (unifilaire/multifilaire) max. 10 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 2,5 mm² Section de raccordement des bornes FM min. 16 AWG Section de raccordement des bornes FM min. 1,5 mm² signalisation sur l'appareil optique SPD selon CEI 61643-1 classe II+III SPD selon EN 61643-11 type 2+3 Tension max. permanente (L-N) 300 V Tension max. permanente (N-PE) 255 V Tension nominale CA (50 / 60 Hz) 240 V Tension TOV [L-N] - fail safe mode - 120 min 442 V Tension TOV [L-N] - withstand mode - 5 s 337 V Tension TOV [N-PE] - withstand mode - 200 ms 1200 V Type de montage Rail DIN 35 mm Type de réseau CC non Type de réseau IT non Type de réseau TN oui Type de réseau TN-C non Type de réseau TN-C-S oui Type de réseau TN-S oui Type de réseau TT oui type du réseau tous ZPF 1→3 - Tous les types
- Téléchargements
-
Déclaration de conformité UE V10-3+1+FS-300-M / 5094946 , 0.10MB , pdfInstructions de montage SurgeController with wiring set V10 , 0.55MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
