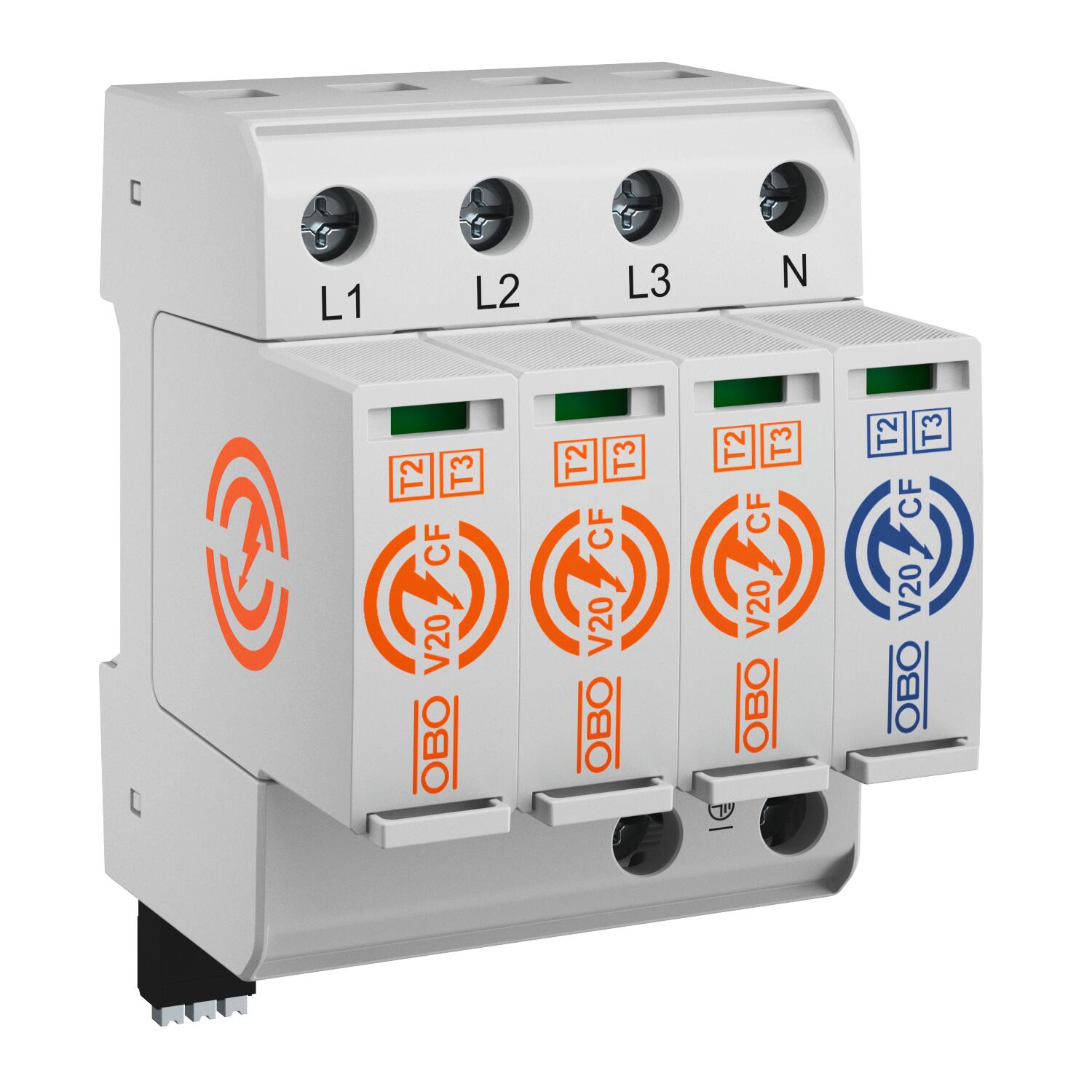

Surge arrester V20 with integrated pre-fuse
Réf. 5095257 | EAN 4012197504960
- Description du produit
-
Description du produitSurge arrester, type 1+2
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
-
- Caractéristiques techniques
-
Caractéristiques techniques

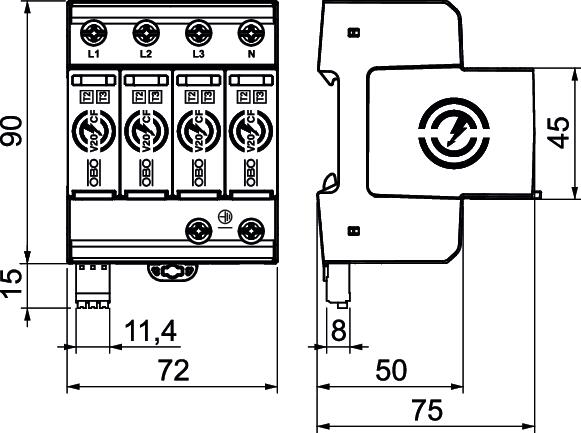

Capacité d'extinction du courant de suivi (eff) [N-PE] 100 kA Contacts FM Contact inverseur Convient pour application extérieur non Couple de serrage 4,5 Nm Courant de décharge (8/20 µs) [total] 120 kA Courant de décharge maximal (8/20 μs) [L-N] 40 kA Courant de décharge maximal (8/20 μs) [N-PE] 65 kA Courant de décharge nominal (8/20 μs) [L-N] 20 kA Courant de décharge nominal (8/20 μs) [N-PE] 40 kA Dimension 300V Hauteur 105 mm Humidité de l’air max. 95 % Humidité de l’air min. 5 % Indice de protection IP20 Largeur 72 mm Longueur 75 mm Modèle des pôles 3 Nombre de pôles 3 Plage de températures d’utilisation max. 85 °C Plage de températures d’utilisation min. -40 °C Puissance de commutation CA 230 V; 0,5 A Puissance de commutation CC 230 V; 0,1 A / 75 V; 0,5 A Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 50 kA eff Résistant aux courts-circuits oui Section de conducteur flexible (à fils de faible diamètre) max. 35 mm² Section de conducteur flexible (à fils de faible diamètre) max. 4 AWG Section de conducteur flexible (à fils de faible diamètre) min. 16 AWG Section de conducteur flexible (à fils de faible diamètre) min. 2,5 mm² Section de conducteur rigide (unifilaire/multifilaire) max. 2 AWG Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 16 AWG Section de conducteur rigide (unifilaire/multifilaire) min. 2,5 mm² Section de raccordement des bornes FM max. 16 AWG Section de raccordement des bornes FM max. 1,5 mm² Section de raccordement des bornes FM min. 23 AWG Section de raccordement des bornes FM min. 0,25 mm² signalisation sur l'appareil optique Soufflant non SPD selon CEI 61643-1 classe II SPD selon EN 61643-11 type 2 Tension max. permanente (L-N) 300 V Tension max. permanente (N-PE) 305 V Tension nominale CA (50 / 60 Hz) 240 V Tension résiduelle [L-N] à 1 kA 0,8 kV Tension résiduelle [L-N] à 5 kA 1 kV Tension TOV [L-N] - fail safe mode - 120 min 442 V Tension TOV [L-N] - withstand mode - 5 s 337 V Type de montage Rail DIN 35 mm Type de réseau TN oui Type de réseau TN-C oui type du réseau autres - Tous les types
- Téléchargements
-
Déclaration de conformité UE V20-CF-3+1FS-300 / 5095257 , 0.10MB , pdfInstructions de montage SurgeController V20-CF , 0.53MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
