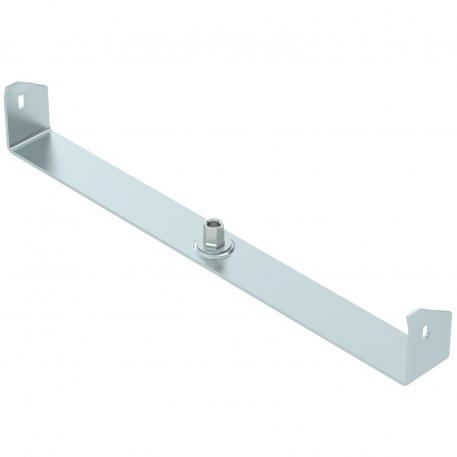

Suspension centrale de chemin de câbles, hauteur d'aile 60 FS
Réf. 6358720 | EAN 4012196134823
- Description du produit
-
Description du produitSuspension centrale pour chemins de câbles avec longeron latéral enroulé et d'une hauteur d'aile de 60 mm.
La suspension centrale dispose d'un embout fileté rotatif M10. Lors de la pose, veillez à une répartition homogène de la charge (éviter toute pose unilatérale).
Les largeurs de 100, 150 et 200 mm ont des perforations de base supplémentaires afin que la suspension centrale puisse être vissée à la base du canal lorsqu'elle est utilisée pour la maintenance fonctionnelle conformément à la norme DIN 4102 partie 12.
-
- Caractéristiques techniques
-
Caractéristiques techniques

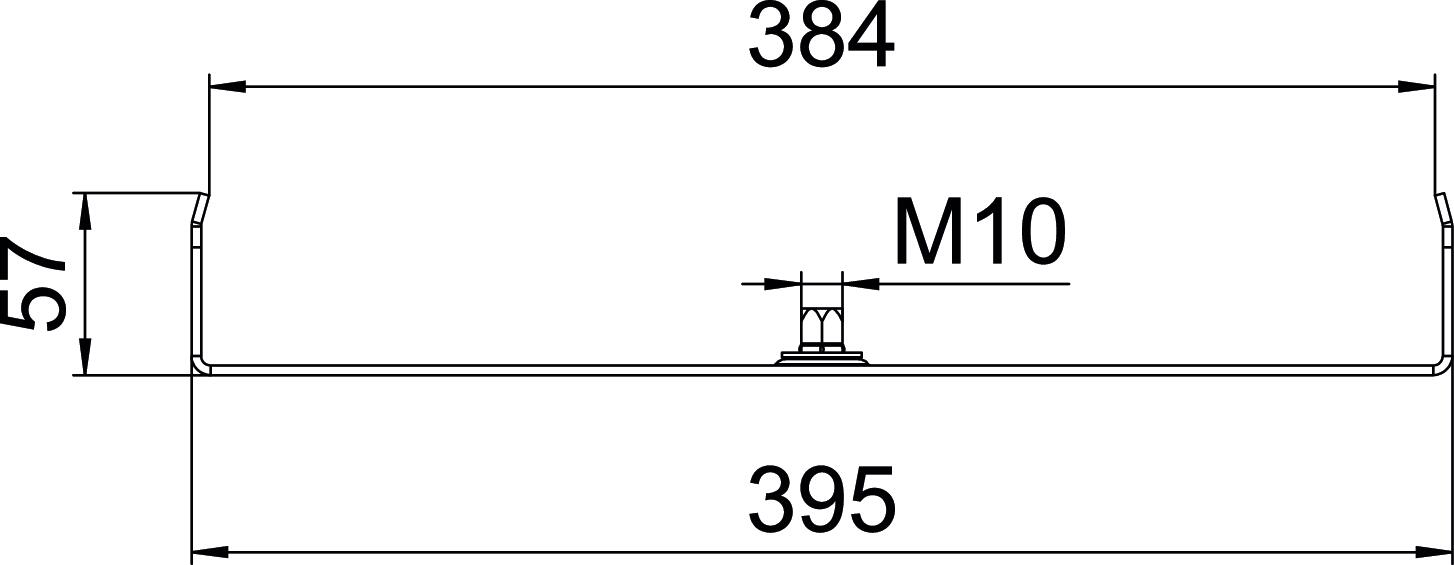

Coloris zinc Convient pour chemin de câbles oui Convient pour chemin de câbles en treillis non Convient pour échelle à câbles non Convient pour la tige filetée métrique 10 Cote B 395 mm Cote b 384 mm Diamètre du trou 10,5 mm Dimension B400mm Empreinte CO2 (GWP) du berceau à la porte 1,1816 kg CO2e / 1 Pièce F en kN 0,1 kN Hauteur 57 mm Largeur 400 mm Longueur 40 mm Maintien en fonction non Matériau acier Modèle accroché pour largeur max. 400 mm pour largeur min. 400 Réglable non Surface galvanisé sendzimir - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique MAH 60 400 FS / 6358720 , 0.15MB , pdfCatalogue Cable support systems , 54.52MB , pdfDéclaration de conformité UE MAH 60 400 FS / 6358720 , 0.13MB , pdfREACH Déclaration de conformité MAH 60 400 FS / 6358720 , 0.12MB , pdfRoHS Déclaration de conformité MAH 60 400 FS / 6358720 , 0.28MB , pdfInstructions de montage Instructions de montage Systèmes de pendards en U , 2.02MB , pdfInstructions de montage Instructions de montage Systèmes universels , 2.07MB , pdf
