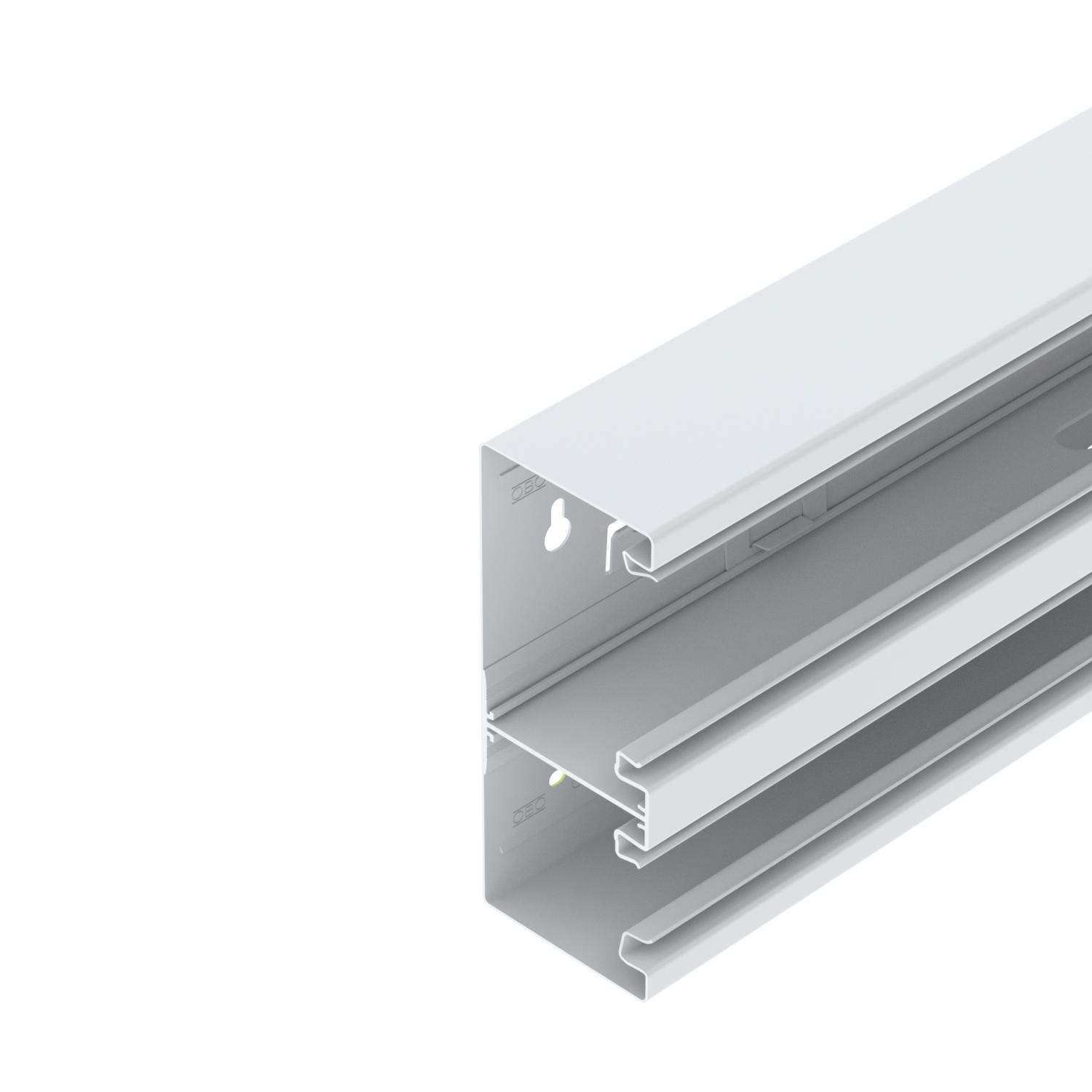

Apparatuurinbouwkanaal Rapid 80, kanaalbreedte 170, kanaalhoogte 70, asymmetrisch, dubbel 2000

Apparatuurinbouwkanaal Rapid 80, kanaalbreedte 170, kanaalhoogte 70, asymmetrisch, dubbel

Art.nr. 6278200 | EAN 4012195664666

Art.nr. / Type	6278200 / GS-D70170RW

Lengte	2000 mm

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

GS installatiekanaal voor montage op de wand of op bevestigingsconsoles. Het GS installatiekanaal heeft zelf contact makende borglippen voor het bevestigen van een scheidingsschot van plaatstaal. De potentiaalvereffening tussen de kanaalonderdelen wordt via de koppeling gerealiseerd. Tussen de goot en het deksel wordt de potentiaalvereffening gewaarborgd door de gepatenteerde zelf contact makende kanaalafdekking. De systeemopening voor de apparatuurinbouw is werkelijk 76,5 mm. Het tweede kanaalcompartiment met een systeemopening van 45 mm is bedoeld voor de leidinginstallatie. Een inbouw van Module 45-schakel- en contactapparaten is hier niet mogelijk. De deksel moet afzonderlijk worden besteld.

Kanalen en deksels met lengtes tot 3000 mm en andere RAL-kleuren kunnen op aanvraag worden geleverd. De zichtbare vlakken van de gelakte installatiekanalen zijn voorzien van beschermfolie.

Technische gegevens

Technische gegevens

Aantal deksels	2
Aantal insteekbare scheidingswanden	1
Antibacteriële behandeling	nee
Beschermfolie	ja
Beschermingsgraad	IP30
Beschermingsgraad IK-code	IK10
Bodemperforatie	met deksel en bodemperforatie
Breedte	170 mm
Breedte bovenstuk 2	45 mm
CO2-voetafdruk (GWP) van wieg tot poort	19,9572 kg CO2e / 1 Meter
Deksel meegeleverd	nee
Dekselbreedte	76,5 mm
Dimensie	70x170x2000
Halogeenvrij	ja

Hoogte	70 mm
Kabelklem	nee
Kanaalverbinder	nee
Kleur	zuiver wit; RAL 9010
Lengte	2000 mm
Materiaal	staal
Model rechthoekig	ja
Montagegat in bodem	ja
Montagetype van deksels	intern
Nuttige doorsnede	9645 mm²
symmetrisch	nee
Temperatuurbereik max.	60 °C
Temperatuurbereik min.	-25 °C
Uitvoering achterwand (binnenzijde)	Met borglip

Alle typen

Alle typen

Type	Lengte	Art.nr.	Aantal	kl. VKE
GS-D70170RW	2000 mm	6278200	m	8 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppeling GS-KUP70	GS-KUP70	6277290	VPE	1 VPE
Inbouwdoos 71GD6, 1-voudig	71GD6	6288610	Stuks	5 Stuks
Apparaatinbouwdoos 71GD7-2, dubbel	71GD7-2	6288608	Stuks	2 Stuks
Trekontlasting 7ZE	7ZE	6288790	Stuks	50 Stuks
Kanaaldeksel plaatstaal	GS-OTRW	6279850	m	2 m
Kanaaldeksel, plaatstaal, systeemopening 50 mm	GS-OT50RW	6279880	m	2 m
Vergrendelingsklem RKV3V	RKV3V	6288700	Stuks	20 Stuks
Naadafdekking, kanaalhoogte 70 mm	G-SVS70170RW	6279768	Stuks	1 Stuks
Eindstuk, voor installatiekanaal Rapid 80 type GS-70170	GS-E70170RW	6277670	Stuks	1 Stuks
Scheidingsschot GS-TW70	GS-TW70	6277090	m	2 m

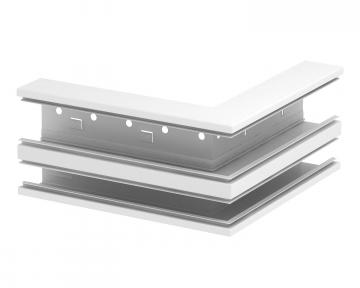

Buitenhoek, asymmetrisch, dubbel voor installatiekanaal Rapid 80 type GS-D70170	GS-DA70170RW	6278210	Stuks	1 Stuks
Buitenhoek deksel plaatstaal	GS-OTARW	6279870	Stuks	1 Stuks
Buitenhoek deksel, plaatstaal, systeemopening 50 mm	GS-OT50ARW	6279890	Stuks	1 Stuks

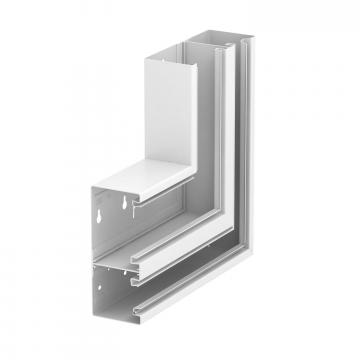

Platte hoek, asymmetrisch, stijgend, dubbel, voor installatiekanaal Rapid 80 type GS-D70170	GS-DFS70170RW	6278220	Stuks	1 Stuks

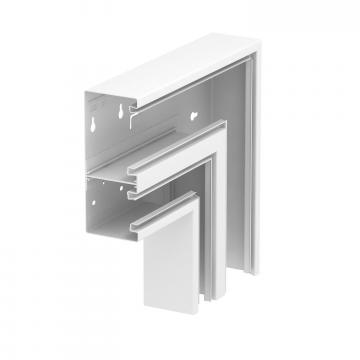

Platte hoek, asymmetrisch, dalend, dubbel, voor installatiekanaal Rapid 80 type GS-D70170	GS-DFF70170RW	6278230	Stuks	1 Stuks
Deksel voor platte hoek, plaatstaal	GS-OTFRW	6279860	Stuks	1 Stuks
Deksel voor platte hoek, plaatstaal, systeemopening 50 mm	GS-OT50FRW	6279990	Stuks	1 Stuks

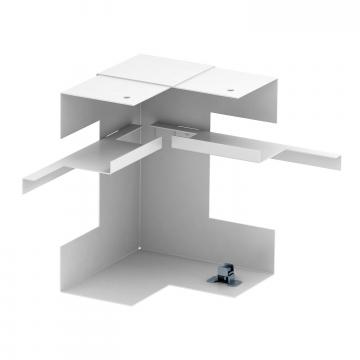

Binnenhoek, asymmetrisch, dubbel, voor installatiekanaal Rapid 80, type GS-D70170	GS-DI70170RW	6278240	Stuks	1 Stuks

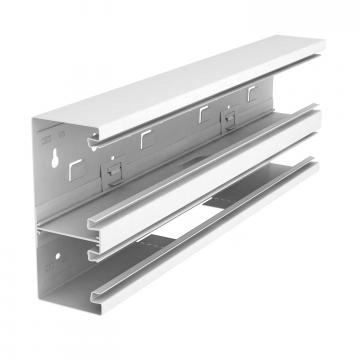

T-stuk, asymmetrisch, dubbel, voor installatiekanaal Rapid 80 type GS-D70170	GS-DT70170RW	6278260	Stuks	1 Stuks
Kanaalklem KL80A	KL80A	6288640	Stuks	20 Stuks
Aarddraadaansluithoek	8AWR	6288704	Stuks	10 Stuks
Stopcontacteenheid AR45, 2-voudig	SDE-RW D0RW2	6119407	Stuks	2 Stuks
