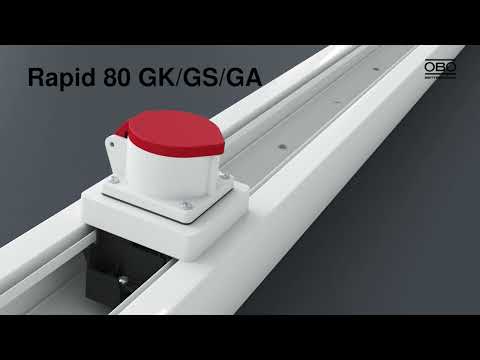

Apparatuurinbouwkoker Rapid 80, kanaalbreedte 110, kanaalhoogte 70, symmetrisch
Art.nr. 6279203 | EAN 4012195768067
- Productbeschrijving
-
ProductbeschrijvingInstallatiekanaal zonder bodemperforatie geschikt voor directe wandmontage of op consoles. Overtollige lengtes tot 6000 mm voor draagprofielen en deksels en andere RAL-kleuren kunnen op aanvraag worden gerealiseerd. De zichtbare vlakken van de gelakte wandgoten zijn voorzien van beschermfolie.
Opmerking: bij wandgoten en hulpstukken van genaodiseerd aluminium zijn door materiaal- en fabricagemethoden kleine kleurverschillen mogelijk die onvermijdelijk zijn (conform DIN 17 611). Als alternatief wordt een poedercoating in de kleur RAL 9006 (wit aluminium) aanbevolen.
De deksel moet afzonderlijk worden besteld. Wij adviseren het gebruik van de kanaalklemmen.
-
- Technische gegevens
-
Technische gegevens
Aantal deksels 1 Aantal insteekbare scheidingswanden 1 Antibacteriële behandeling nee Beschermfolie ja Beschermingsgraad IP30 Beschermingsgraad IK-code IK10 Bodemperforatie zonder bodemperforatie Breedte 110 mm CO2-voetafdruk (GWP) van wieg tot poort 25,5025 kg CO2e / 1 Meter Deksel meegeleverd nee Dekselbreedte 76,5 mm Dimensie 70x110x2000 Halogeenvrij ja Hoogte 70 mm Kabelklem nee Kanaalverbinder nee Kleur aluminium Lengte 2000 mm Materiaal aluminium Model rechthoekig ja Montagegat in bodem nee Montagetype van deksels intern Nuttige doorsnede 4715 mm² Oppervlak geanodiseerd symmetrisch ja Temperatuurbereik max. 60 °C Temperatuurbereik min. -25 °C Uitvoering achterwand (binnenzijde) Doorlopend C-profiel - Alle typen
-
Systeemtoebehoren
- Downloads
-
Specificatieblad GA-S70110EL / 6279203 , 0.22MB , pdfBrochure Rapid 80 wandkanalen , 2.10MB , pdfEU Conformiteitsverklaring GA-S70110EL / 6279203 , 0.12MB , pdfUK-Conformiteitsverklaring GA-S70110EL / 6279203 , 0.09MB , pdfREACH Conformiteitsverklaring GA-S70110EL / 6279203 , 0.12MB , pdfRoHS Conformiteitsverklaring GA-S70110EL / 6279203 , 0.12MB , pdfMontagehandleiding Geräteeinbaukanal Rapid 80® , 4.62MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
